桁架加固方案设计图是一种用于评估和改进现有结构稳定性的工程方法。在案例分析中，我们首先对原始桁架进行了详细的检查，包括其材料、尺寸、连接方式以及受力情况。我们根据检查结果制定了一个具体的加固方案，该方案旨在通过增加支撑、改变连接方式或使用新型材料来提高桁架的稳定性和承载能力。，，在设计过程中，我们采用了多种方法和工具，如计算机辅助设计（CAD）软件，以帮助更准确地模拟和预测加固后的结构性能。我们还考虑了潜在的风险和挑战，并制定了相应的应对措施。，，我们对加固方案进行了评估和优化，以确保其既经济又实用。通过这个案例分析，我们可以看到桁架加固方案设计图对于提高结构安全性和延长使用寿命具有重要意义。

桁架加固方案设计图

在设计桁架加固方案时，需要综合考虑桁架的类型、现状、荷载情况以及加固的目的等因素。以下是根据搜索结果整理的桁架加固方案设计图的相关信息。

1. 施工前准备工作

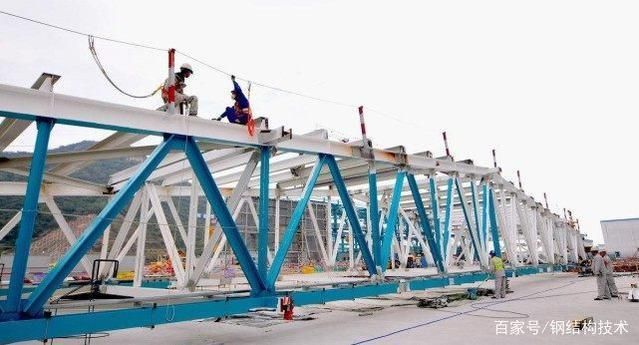

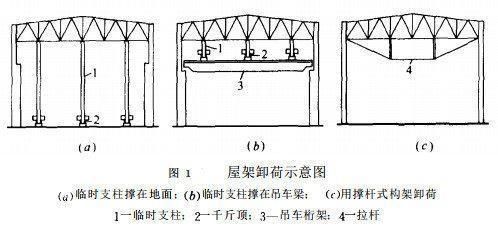

在进行桁架加固之前，首先要对原建筑物进行详细的勘察和分析，确定加固的原因、位置、力的作用方向和大小等。这一步骤对于后续的设计和施工至关重要，因为它直接影响到加固方案的合理性和有效性。

2. 加固方法选择

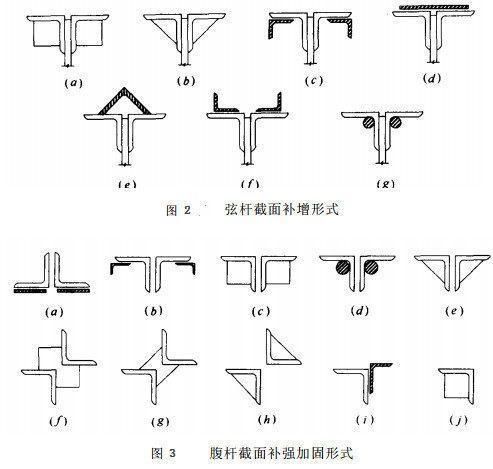

根据桁架的具体情况，可以选择不同的加固方法。例如，可以采用补加新钢板或角钢、槽钢，加大杆件截面加固；或者在杆件底下加设加劲杆件，或增强各杆件截面间联系的方法加固。此外，还可以在结合处用贴板拼接，或加置短角钢的方法加固。

3. 维修加固方法

对于桁架拱桥的加固，可以采用环氧树脂灰浆在其两面或三面粘贴钢板的方法进行维修加固。这种方法适用于因桥台、墩基础出现不均匀沉降导致的节点裂缝。另外，对于横系梁、横拉杆、横隔板开裂的情况，可以采取加截面法加固横拉杆和横系梁，同时还应适当增加全桥的横向联系杆件，如增加剪刀撑、横系梁等。

4. 设计图的编制

在确定了加固方法之后，需要编制详细的加固设计图。设计图应包括加固所需的材料品种、规格、数量与施工方法，以及详细的加固图。设计图的编制需要考虑到安全、经济、结构构件实际受力情况、构造要求以及施工的可行性等方面。

综上所述，桁架加固方案设计图的编制是一个复杂的过程，需要综合考虑多种因素。在实际操作中，建议由专业的工程师进行设计和施工，以确保加固效果和安全性。
