摘要：本文介绍了梁粘贴钢板加固图集的施工流程和注意事项。根据梁的尺寸和形状选择合适的钢板，然后进行钻孔、切割和打磨处理，确保钢板与梁的接触面平整。将钢板与梁固定在一起，可以使用焊接或螺栓连接的方式。在施工过程中，需要注意钢板的安装位置、角度以及固定方式的选择，以确保加固效果。还需要对施工过程进行监测和检查，确保加固质量符合要求。总结出梁粘贴钢板加固图集的施工流程和注意事项，为相关工程提供参考。

梁粘贴钢板加固图集概述

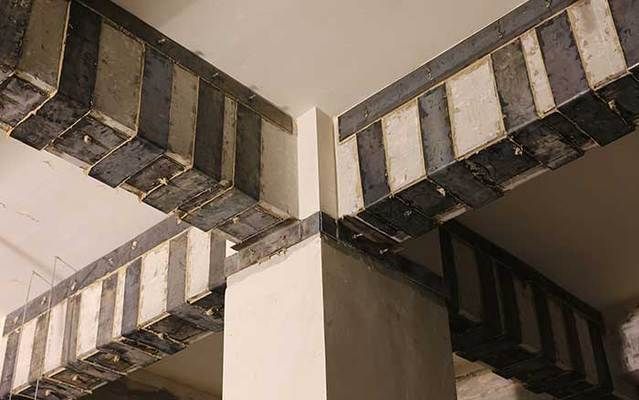

梁粘贴钢板加固是一种常见的建筑结构加固方法，它通过在梁的受力面上粘贴钢板，以增加梁的承载能力和抗震性能。这种方法不仅能够显著提高梁的强度和刚度，还能延长梁的使用寿命，减少维护费用。以下是根据搜索结果整理的关于梁粘贴钢板加固的相关信息。

工艺原理

梁粘贴钢板加固的工艺原理是通过在梁的受力面上粘贴钢板，将梁与钢板形成协同工作，共同承担荷载。钢板的粘贴使得钢筋混凝土梁的受力面积增加，进一步提高了梁的承载能力和抗震性能。

施工流程

梁粘贴钢板加固的施工流程通常包括以下几个步骤：

1. 施工准备：根据加固施工图进行现场定位放线，制定施工计划，并对施工用机器设备进行检查。
2. 砼及钢表面处理：被粘贴混凝土表面要打磨平直，除去表面浮浆、油污及杂质，直至完全露出结构新面。钢板被粘贴表面且砂轮磨去锈蚀的表面。

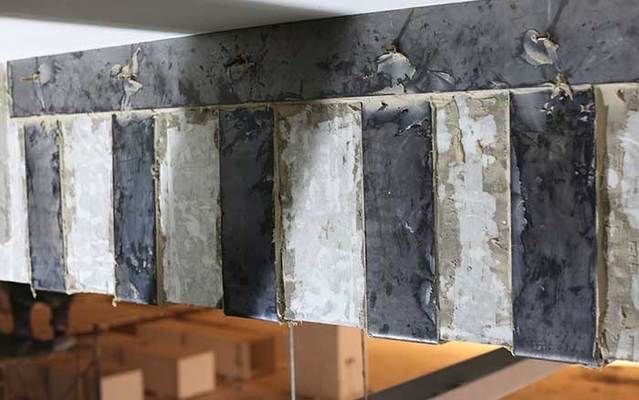

3. 钢板固定：用化学锚栓将钢板固定在被加固构件上。
4. 密封边缝：用粘钢胶兑水泥，将钢板与被加固构件间缝隙的封闭，并按间距500mm预留注胶孔和排气孔。
5. 胶的配制：按产品供应商提供说明书要求，严格按照比例进行胶的配制，在配制过程中严禁雨水、灰尘等异物混入结构胶。
6. 注胶：将配制好的胶液装入特制的压力容器中，连接到注胶口，开动空压机进行压力灌胶。
7. 自检：钢板注胶后，用手锤沿粘贴面轻轻敲击钢板，如无空洞声，表示已粘贴密实，否则应补注胶。
8. 静置固化：一般要求固化24h以上。
9. 质量检测：对施工质量进行检测，确保加固效果。

注意事项

在进行梁粘贴钢板加固时，需要注意以下几点：

• 构件混凝土强度等级不应低于C15。
• 正截面受弯承载力提高幅度不应超过40%。
• 粘贴钢板厚度要求：人工涂胶≤5mm；压力注胶≤10mm。
• 粘贴钢板加固量：受拉区≤3层；受压区≤2层；且钢板总厚度≤10mm。

图集资源

虽然搜索结果中没有直接提供“梁粘贴钢板加固图集”的下载链接，但是提到了一些相关的资料和图集，例如“13G311混凝土结构加固构造图集”和“某地山塘的加固施工图集”，这些图集可能包含了梁粘贴钢板加固的相关内容，可以作为参考资料进行查阅。

综上所述，梁粘贴钢板加固是一种有效的建筑结构加固方法，通过合理的施工流程和注意事项，可以确保加固效果。虽然搜索结果中没有直接提供图集下载，但可以通过相关资料和图集进行学习和参考。
