钢结构屋顶光伏安装是一种新型的可再生能源利用技术，它通过在建筑物的钢结构上安装光伏板来收集太阳能。这种技术不仅可以提供清洁能源，减少对化石燃料的依赖，还可以降低建筑物的能耗，提高能源使用效率。，，钢结构屋顶光伏系统的安装过程相对简单，主要步骤包括：设计光伏系统、选择光伏组件、安装支架和连接电缆等。在设计光伏系统时，需要考虑建筑物的形状、大小和地理位置等因素，以确保光伏板的最大化利用率。选择光伏组件时，需要根据建筑物的光照条件、气候条件和预算等因素进行综合考虑。安装支架和连接电缆则涉及到电气工程的知识，需要确保光伏板与电网的连接安全可靠。，，钢结构屋顶光伏系统的维护和保养也是非常重要的环节。定期检查光伏板的清洁程度和性能状态，以及检查支架和连接件的稳定性，可以确保系统的长期稳定运行。还需要定期清理光伏板表面的灰尘和污垢，以保持良好的透光率。

一、安装前准备

1. 屋顶检查
   • 要对钢结构屋顶进行详细检查，确保其平整、干净、无锈蚀等状况，因为只有良好的屋顶基础条件才能保证后续光伏安装的稳固性和安全性。
2. 确定安装位置与布局
   • 根据光伏组件的尺寸和布局，确定在钢结构屋顶上的安装位置和固定方式，这有助于合理规划安装区域，提高光伏系统的发电效率。
3. 材料与工具准备
   • 准备好光伏组件、支架、电缆等材料，以及如扳手、划线笔等必要的施工工具，这些材料和工具是安装工作顺利进行的物质基础。

二、钢结构屋顶光伏安装步骤

1. 定位与划线
   • 首先在钢结构屋顶上确定光伏组件的安装位置，并用划线笔准确标出。这样可以确保每个组件的安装位置精准无误，避免后续安装出现位置偏差。
2. 安装支架
   • 根据划线位置，安装光伏组件的支架。支架的安装要确保稳固、平整，并且与钢结构屋顶紧密连接，为光伏组件提供稳定的支撑结构。

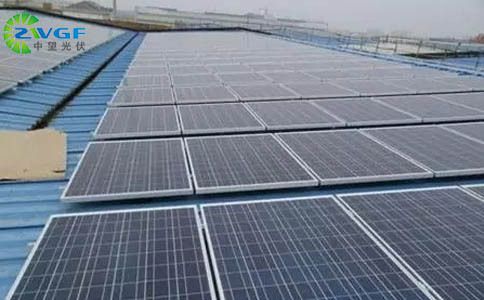

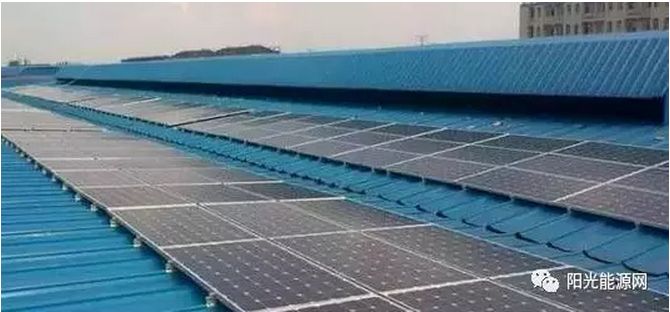

   • 若涉及到彩钢瓦屋面，要充分考虑其形制和承重能力以确定支架的固定方式。例如对于梯形彩钢屋顶的彩钢结构，可能需要在安装过程中对屋顶进行打孔固定，在固定过程中要做好屋面防水，可使用防水胶或者垫胶垫的形式；对于角驰型、直立锁边型彩钢屋顶，要根据其结构特点选择合适的夹具形式进行支架安装。
   • 在组装支架时，根据设计图纸将前柱和后柱组装在一起，使用扳手等工具上紧螺丝确保无松动，接着安装斜梁起到结构上的加固作用，安装完成后要确保支架的竖框与地面成直角，并再次使用扳手将所有螺丝全部紧固防止滑扣。安装导轨时，通常按照中段、两端段和导轨接头的顺序进行安装，安装完导轨接头后要检查每条导轨的水平度，同时注意前后排之间的间隔需满足设计要求。
3. 固定光伏组件
   • 将光伏组件放置在支架上，并用专用夹具或螺丝将其固定。固定时要确保组件与支架之间的连接牢固、稳定。
   • 安装光伏板时应从下往上逐步进行，确保横平竖直，同时同侧内电池板间距保持一致。电池板固定时，在钢结构中用螺栓把组件固定在链条上，电池板与导轨间加双刺式垫片，然后套装中间夹具及侧夹具，用螺母锁死。
   • 同时，还需要将光伏系统与逆变器等设备进行连接，依据设计图确定电池板的连接方式，接线时要注意正负极的连接，确保接线正确，每块电池板连接好后，要检查电池板串断路电压是否正确，然后进行后续工序操作。对于方阵布线，组合式方阵的布线应采取支承、固紧、保护等措施，导线应留有适当的余量，布线方式应符合设计图纸要求，接线头的接头应镀锡，螺栓要拧紧。

三、注意事项

1. 安全施工
   • 在施工过程中，务必遵守安全规范，佩戴好安全帽、手套等防护用品，保障施工人员的人身安全。
   • 避免在恶劣天气条件下施工，如大风、暴雨、雷电等天气，恶劣天气可能会增加施工风险并影响安装质量。
2. 质量控制
   • 施工过程中应严格控制质量，确保每个安装步骤都符合规范要求。
   • 安装完成后，还应进行质量检查，确保光伏系统的正常运行，如检查光伏组件的连接是否牢固、电气系统是否正常等。
