桁架加载设计

桁架加载设计是一种结构工程中的计算方法，用于确定在给定荷载条件下桁架的内力分布。该过程通常涉及以下步骤：，，1. 确定载荷：需要明确施加在桁架上的荷载类型（如均布载荷、集中载荷或复杂载荷），以及其大小和作用位置。，，2. 选择桁架系统：根据所承受的载荷类型，选择合适的桁架系统来承载这些载荷。常见的桁架系统包括三角形桁架、四边形桁架等。，，3. 确定支撑条件：确定桁架的支承方式，这可能包括固定支座、铰接支座或其他类型的支承条件。，，4. 应用静力平衡方程：利用桁架的静力平衡方程来确定各杆件的内力。这涉及到将荷载分解到各个杆件上，并使用几何关系和材料力学原理来计算杆件的应力和变形。，，5. 绘制桁架图：根据计算出的内力分布，绘制桁架图以直观表示结构的受力状态。，，6. 验证与调整：通过检查桁架的强度和刚度是否符合要求，对设计方案进行必要的调整和优化。，，桁架加载设计是一个综合考虑结构力学、材料特性和实际应用场景的过程，旨在确保结构能够安全、有效地承载预定的荷载。

桁架加载设计概述

桁架加载设计是桁架结构设计的重要组成部分，涉及到桁架在各种荷载作用下的安全性和经济性。以下是桁架加载设计的关键方面：

1. 荷载类型

桁架结构可能承受多种类型的荷载，包括但不限于：

• 永久荷载（恒载）：如桁架自重、固定设备重量等。
• 可变荷载（活载）：如雪荷载、风荷载、人群荷载等。
• 偶然荷载：如地震荷载、冲击荷载等。

2. 荷载组合

在设计过程中，需要考虑多种荷载的组合情况，以确保桁架在最不利条件下的安全性。常见的荷载组合包括：

• 基本组合：考虑永久荷载和可变荷载的组合。
• 特殊组合：考虑偶然荷载和其他荷载的组合。

3. 荷载传递路径

桁架节点在荷载传递中起着关键作用。荷载从上部结构传递到桁架节点，再由节点传递到各杆件，最终传递到基础。因此，节点的设计和连接方式对桁架的受力性能至关重要.

4. 节点设计

节点设计是桁架加载设计的核心部分，主要包括以下几种类型：

• 刚性节点：具有足够的刚度和强度，能够保证荷载在节点处的有效传递，适用于对结构刚度要求较高的场合，如高层建筑、桥梁等.
• 半刚性节点：具有一定的刚度和强度，能够在一定程度上传递荷载并减小结构变形，适用于对结构刚度要求适中的场合，如工业厂房、仓库等.
• 铰接节点：具有构造简单、转动能力强的优点，但可能导致结构整体刚度不足，适用于对结构变形要求较高的场合，如大跨度桁架结构、展览馆等.

5. 力学性能分析

桁架加载设计需要通过力学性能分析来确定节点的受力性能和设计参数。常见的分析方法包括：

• 理论分析法：通过建立桁架节点的力学模型，运用数学和力学理论进行分析计算，确定节点的受力性能和设计参数.

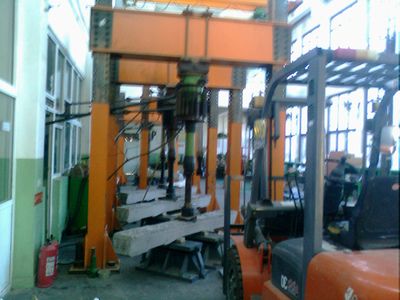

• 试验研究法：通过制作桁架节点试件并进行加载试验，观察节点的破坏形态和荷载-位移曲线，评估节点的承载力和变形能力.
• 数值模拟法：利用有限元分析、有限差分等数值计算方法，对桁架节点进行建模和仿真分析，预测节点的受力性能和响应.

6. 优化设计

为了提高桁架的力学性能和经济效益，可以通过以下优化策略：

• 拓扑优化：通过改变桁架节点的拓扑结构，实现力学性能的优化，如减轻重量、提高刚度等.
• 形状优化：对桁架节点的形状进行调整，以改善应力分布、提高承载能力等力学性能.
• 材料优化：选用高性能材料或复合材料，提高桁架节点的力学性能，同时实现轻量化设计.
• 连接方式优化：优化节点的连接方式，如采用高强度螺栓、焊接等，以提高节点的连接强度和稳定性.

7. 施工工艺与质量控制

在桁架加载设计中，施工工艺和质量控制同样重要。关键环节包括：

• 熟悉图纸和设计方案：技术人员应认真阅读图纸，了解桁架节点的结构形式、尺寸、材料等设计要求.
• 制定施工方案：根据设计要求，结合实际情况，制定详细的施工方案，包括施工流程、人员组织、材料准备、安全措施等.
• 材料质量控制：选用符合设计要求的优质钢材和连接件，对进场的材料进行严格检验，确保质量合格.
• 加工制作控制：按照图纸和工艺要求进行加工制作，确保构件的尺寸精度和表面质量.
• 焊接质量控制：在安装过程中，应严格控制节点的位置、角度和间距等参数，确保安装精度符合要求.
• 安装质量控制：对于重要节点和关键部位，应采用定位焊、临时支撑等辅助措施，确保安装质量.

8. 案例分析

以佛山市京锦钢铁有限公司为例，该公司专业从事钢管桁架结构的制造和销售，具有丰富的工程经验。公司在桁架加载设计中采用了多种优化策略，如材料优化、连接方式优化等，确保桁架结构的安全性和经济性.

结论

桁架加载设计是一个多方面的过程，涉及荷载类型、荷载组合、节点设计、力学性能分析、优化设计、施工工艺与质量控制等多个环节。通过综合考虑这些因素，可以确保桁架结构在各种荷载作用下的安全性和经济性。
