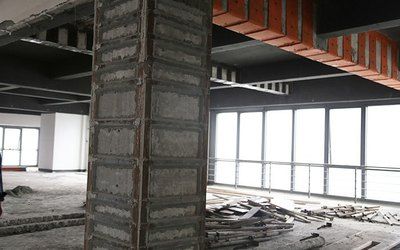

柱子外包钢加固是一种常用的结构加固方法，主要用于提高现有钢筋混凝土柱的承载力和延性。该方法通过在柱外包裹一层钢材来增强其整体性能。以下是外包钢加固步骤的简要概述：，，1. 设计：首先进行详细的结构分析，确定加固方案，包括选择合适的钢材类型、尺寸、布置方式等。，，2. 施工准备：清理柱表面，确保无油污、锈蚀和其他污染物。对柱进行必要的预处理，如钻孔、切割等。，，3. 安装支撑系统：根据设计要求，在柱上安装支撑系统，如钢架、钢梁等，以固定外包裹的钢构件。，，4. 安装外包裹钢构件：按照设计图纸，将外包裹的钢构件（通常为角钢或工字钢）与支撑系统连接，并固定在柱上。，，5. 施加预应力：通过预应力技术，在钢材中施加一定的预应力，以提高其与柱的结合强度。，，6. 检查与验收：完成所有施工步骤后，进行质量检查和验收，确保加固效果符合设计要求。，，7. 维护与监测：加固完成后，定期对结构进行检查和维护，以确保其长期稳定运行。

柱子外包钢加固步骤

一、总体步骤

柱子外包钢加固主要有以下步骤：表面处理、钢板贴合面处理、划线定位、螺栓固定、钢板制作、钢板固定、封缝、埋注胶嘴、配胶、灌胶、检测、固化、外表面处理、质量记录等。

二、各步骤详情

1. 表面处理
   • 原结构贴合面处理及钢板贴合面处理：这是关键工序，需要认真进行。贴合面处理得好坏直接影响加固效果。
2. 钢板贴合面处理
   • 打磨：用角磨机打磨，直到露出金属光泽。打磨粗糙度越大越好，并且打磨纹路与受力方向垂直。
   • 清洁：固定前用棉纱沾擦拭干净。
3. 划线定位
   • 根据加固施工图，准确地在混凝土表面划出处理部位轮廊线及定出定位螺栓位置。
4. 螺栓固定
   • 钻孔等操作：用电锤钻孔，进行孔洞、螺栓界面处理，放胶管，安装螺杆。
5. 钢板制作
   • 前期准备：下料前应对钢板进行划线，要求长度和宽度误差不超过规定范围。切割前钢材切割区的铁锈、污物应清理干净。
6. 钢板固定
   • 安装操作：将已经处理好的钢板固定在指定的位置，留出注胶缝隙，并用螺杆固定。
7. 封缝
   • 封闭处理：将注胶四周进行封闭处理，留出泄气孔，尤其要注意螺杆四周缝隙的封闭处理。
8. 埋注胶嘴
   • 埋设要求：将注胶嘴按施工要求埋设妥当。
9. 配胶
   • 操作规范：按产品使用说明书要求，将建筑结构灌注专用胶A、B两组份倒入干净容器内，以人工或电动工具将其完全调匀，注意翻看容器底部的颜色，确保配好的胶体色泽一致。
10. 灌胶

• 灌胶方式：从底嘴开始注胶，使胶从下向上浸透，胶从排气孔溢出并封堵。

11. 检测

• 检测方法：一般采用非破损检验，即用小锤敲击钢板检验钢板的有效密实面积。

12. 固化

• 固化时间：固化时间达到72小时后可以进行使用。

13. 外表面处理

• 处理操作：用角磨机配钢丝轮对钢板外表面进行打磨，除去钢板表面的锈蚀污物等。

14. 质量记录

• 要记录灌注胶等的检测报告等相关内容。
