幕墙钢结构图纸怎么看

宜宾钢结构设计18秒前1阅读0评论

幕墙钢结构图纸是建筑行业中用于指导幕墙系统安装和施工的重要文件。理解并解读这些图纸对于确保工程顺利进行至关重要。以下是一些基本步骤和方法，帮助您阅读和理解幕墙钢结构图纸：，，1. **熟悉图纸格式和比例**：了解图纸的尺寸、比例和布局是基础。图纸会以标准的比例（如1:50, 1:100等）来表示实际尺寸。，，2. **识别符号和缩写**：图纸上会有各种符号和缩写，它们代表不同的构件、材料或工艺。“T”可能代表螺栓，而“L”可能代表梁。，，3. **理解构件编号**：每个构件都有唯一的编号，它可以帮助快速定位到具体部分。，，4. **检查连接方式**：注意不同构件之间的连接方式，如焊接、螺栓连接或铆接等。，，5. **关注细节**：图纸上的细节，如螺栓直径、螺帽规格、焊缝类型等，对施工非常重要。，，6. **核对尺寸和公差**：对照设计要求，检查实际尺寸是否符合规范，以及是否有公差要求。，，7. **理解图例和注释**：图纸上的图例和注释有助于解释特定符号或线条的含义。，，8. **参考其他图纸**：如果可能的话，参考其他相关的图纸或文档，以便更好地理解整体结构。，，9. **咨询专业人士**：如果遇到不确定的地方，及时与设计师或工程师沟通，以获得专业意见。，，通过这些步骤，您可以更有效地阅读和理解幕墙钢结构图纸，从而确保施工的准确性和安全性。

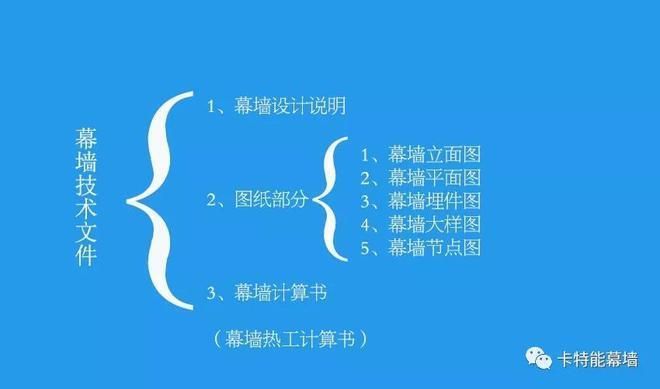

一、了解幕墙钢结构图纸的基本组成

幕墙钢结构图纸通常包含多个部分：

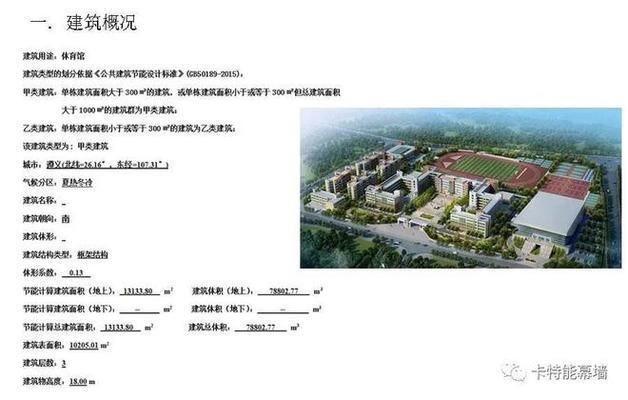

设计总说明：这部分会给出幕墙钢结构工程的整体要求、设计依据、采用的标准规范等重要信息。例如，会说明工程所依据的抗震等级要求、风荷载取值等，这对理解整个工程的设计理念非常关键。
幕墙立面图：从建筑物的外立面角度展示幕墙钢结构的外观效果、分格形式等，能直观看到幕墙的整体布局和造型。
幕墙平面图：主要反映每层幕墙的分格情况，对计算幕墙面积很有帮助，同时也能看到幕墙与建筑物内部结构的平面位置关系。
埋件图：显示幕墙钢结构与主体结构连接所需的预埋件的位置、形式和尺寸等信息。
大样图：对幕墙钢结构的一些特殊部位或典型部位进行详细放大展示，比如幕墙转角、门窗洞口周边等位置的详细构造。
节点图：这是理解幕墙钢结构连接方式的关键部分，详细展示了各个构件之间的连接节点，如杆件与杆件、杆件与埋件等的连接构造。

二、掌握常用符号和标注

（一）投影及三视图相关

三视图
- 正视图（上左）、侧视图（上右）、俯视图（下）：三视图在使用时不一定完整，可能只出现其中两个。有剖视符号的情况下，按照符号所示方向看物体；无剖视符号时，侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体。看图方向的正确至关重要，决定了装配方向的正确与否。由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

（二）剖面符号和断面符号

断面符号
- 表示从符号处剖开看到的断面，不表示断面后方的其他东西。
剖面符号
- 表示从符号处剖开看到的断面及断面后方的其他东西。在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向，看物的方向是从粗线朝文字的方向看（粗线表示人的眼睛，文字表示看的朝向）。

（三）索引符号及节点符号

不带剖视方向的索引
- 左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。有时也直接索引出来后直接放大，不用到节点符号。
带剖视符号的索引
- 与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看（粗线表示人的眼睛，细线表示看的朝向）。

（四）对称符号

用于表示图形或构件关于某条线对称，方便在看图时理解图形的整体结构特点。

（五）焊缝符号

焊缝基本符号（常用）
- 表示焊缝横截面形状的符号。
补充符号
- 补充说明焊缝的某些特征而采用的符号。
尾注
- 是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等。
焊缝尺寸的标注
- 当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。另外还有直接在图上表达坡口形状尺寸的方法以及国外图纸中的一些表达方式（如1英寸(1)=25.4mm，1/16 = 1.6mm，1/8 = 3.2mm，1/4 = 6.4mm，1/2 = 12.7mm）。

（六）尺寸标注

工作点、组立点、检查点的概念
- W.P.（Working Point）工作点：结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点。
- A.P.（Assembling Point）组立点：装配工人最关心的点，零件边与构件边的交点。特别是板片与构件斜交时，此点尤为重要。
- C.P.（Check Point）检查点：质检人员最关心的点，一般为螺栓孔的位置。而w.p.到c.p.之间的尺寸即是质检人员对构件成品要检查的尺寸，因为此处的制作误差，对构件的安装影响最大。在实际的详图中，这些点不一定作标记，或统统用W.P.代表，但看图人的心中要作区分，装配的人看A.P.，自检和他检的时候量取C.P.。

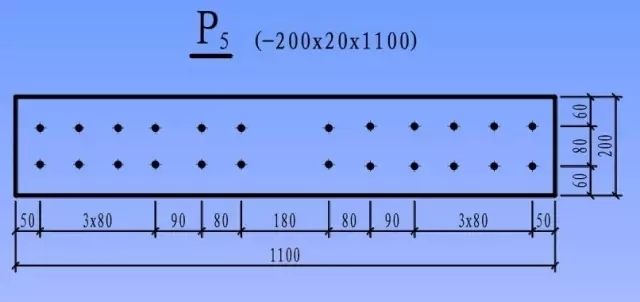

主尺寸与分尺寸
- 主尺寸优先于分尺寸，主尺寸是次尺寸的基准；主尺寸需要封闭，次尺寸不需要封闭。具体来讲，主尺寸是指柱身的标高、楼面的分界标高、分界标注、构件的外轮廓线；梁的两端连接柱的轴线距离、梁的外轮廓线、两端螺栓孔之间距离、与之连接的次梁中心线等。

三、理解构件和连接方式

要了解幕墙钢结构中各种构件的类型，如杆件、连接件、预埋件等的形状、功能和在整个结构中的作用。例如杆件可能起到支撑和传递荷载的作用，连接件用于连接不同的杆件或杆件与预埋件。
熟悉各种连接方式，像焊接连接、螺栓连接等。对于焊接连接，要根据焊缝符号理解焊接的要求和质量标准；对于螺栓连接，要注意螺栓的规格、数量、间距和连接的位置等要求。

四、确定正确的阅读顺序

查看图纸的标题和图例
- 首先通过标题了解图纸的整体结构和内容大致方向，图例则能帮助解读图纸中各种符号、颜色等所代表的含义。
从平面图开始，逐步查看立面图、剖面图等其他视图
- 平面图可以提供幕墙钢结构在水平方向的布局信息，然后结合立面图了解其垂直方向的外观和构造，剖面图则能深入查看内部结构的详细情况。
仔细阅读标注和尺寸
- 在对整体结构有了基本认识后，再仔细阅读标注和尺寸，理解图纸中的具体细节，如构件的大小、位置关系、连接要求等。
