钢结构梁柱铰接图示是一种用于展示钢结构中梁和柱之间连接方式的图形表示方法。在钢结构设计中，梁和柱之间的连接通常采用铰接或刚接两种方式。铰接是指梁与柱在连接处可以相对转动，而刚接则指梁与柱之间没有相对转动的空间。，，在铰接图中，通常会用一个箭头来表示梁与柱之间的连接关系。这个箭头会穿过梁和柱的连接点，并指向另一端的构件。箭头的方向表示梁的运动方向，即梁相对于柱的转动方向。，，为了更清晰地展示梁柱连接的细节，还可以在图示中添加一些其他元素，如螺栓、销钉等紧固件，以及连接板、垫片等辅助构件。这些元素可以帮助工程师更好地理解梁柱连接的结构和性能。

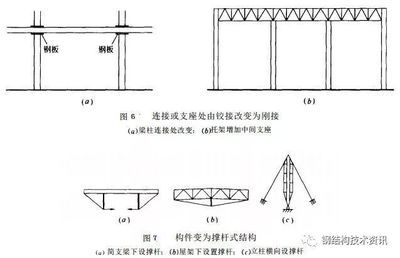

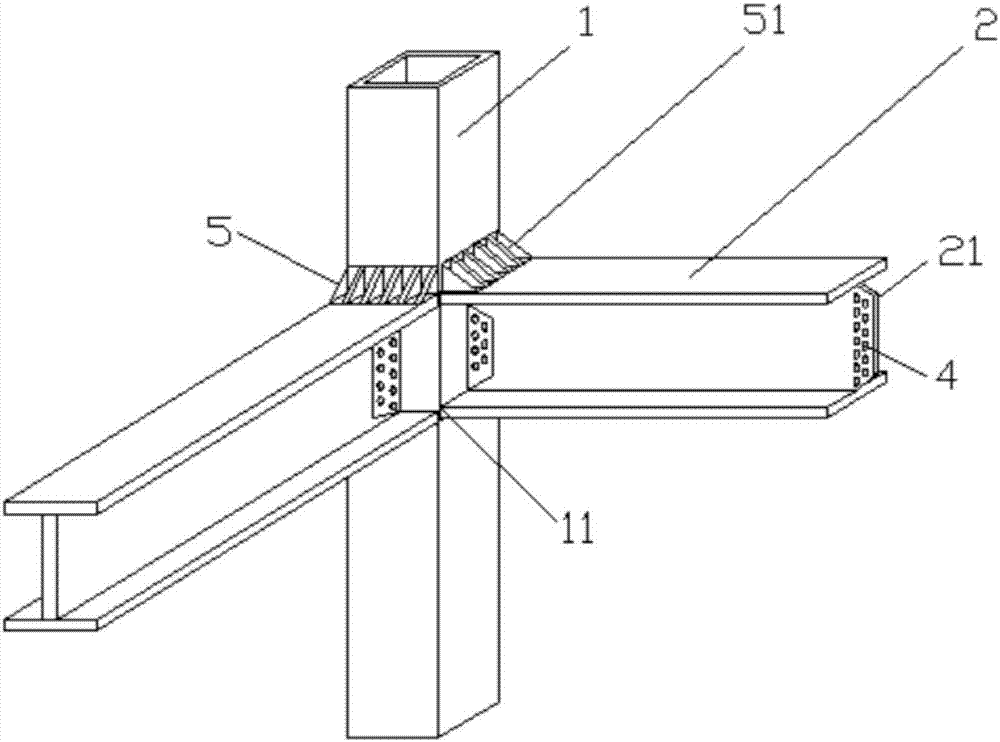

钢结构梁柱铰接图示

钢结构梁柱的铰接连接是一种常见的连接方式，它允许梁和柱之间有一定的相对转动，从而适应结构的变形。在钢结构设计中，铰接连接通常用于简化分析和设计过程，假设梁与柱之间没有弯矩的传递。以下是根据搜索结果整理的钢结构梁柱铰接连接的图示描述。

梁支承于柱顶的铰接连接

梁支承于柱顶的铰接连接是一种典型的柱头构造。在这种构造中，梁端焊接一端板（即梁的支承加劲肋），端板底部伸出梁的下翼缘不超过端板厚度的2倍。依靠端板底部刨平顶紧于柱的顶板，将梁的端部反力传给柱头。左右两梁端板间用普通螺栓相连，并在其间设填板，以调整梁在加工制造中跨度方向的长度偏差。这种支承方式基本上使柱中心受压，可用于轴压柱的柱头构造设计。

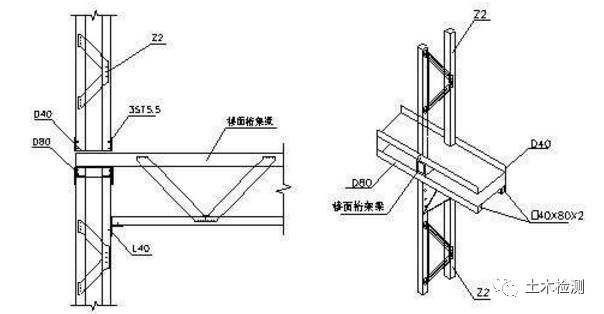

梁支承于柱顶的两侧的铰接连接

梁支承于柱顶的两侧时，侧面连接是最常用的柱头构造。在这种构造中，需要验算端板的承压面积和托板与柱身的角焊缝连接。在后者的计算中，还应把反力适当加大（如加大25-30%）以考虑反力对焊缝的偏心作用。梁通过其端板还用普通粗制螺栓与柱翼缘板相连，螺栓连接不需计算，纯为固定梁的位置按构造设置，因此不能传递弯矩；梁只能是按简支考虑。这种柱头传力明确、构造简单、便于安装，但对梁的加工制造要求较严，梁的长度与两柱对应翼缘板间的距离不能有较大的偏差。梁端板底面要与焊在柱身的托板顶面有良好的接触。这都要求加工具有一定的精度。
