桁架设计图纸是土木工程中用于指导结构搭建的重要文档，它详细描述了桁架的结构组成、尺寸、材料以及施工步骤。这些图纸通常包括以下几个关键部分：，，1. 结构平面图：展示了整个桁架的布局和位置，包括所有支撑点、弦杆、腹杆和节点的位置。，2. 构件详图：提供了每个主要构件的详细尺寸和细节，比如截面形状、材料类型、连接方式等。，3. 节点图：描述了各个节点的构造和连接方式，包括螺栓、铆钉或其他固定件的使用。，4. 荷载与支撑系统图：展示了桁架所承受的荷载（如风荷载、自重、活载等）以及相应的支撑系统。，5. 材料清单：列出了用于建造桁架的所有材料及其规格。，6. 施工说明：提供了施工过程中的具体步骤，包括安装顺序、安全措施和质量控制要求。，，通过这些详细的设计图纸，工程师能够精确地构建出符合要求的桁架结构，确保其安全性和功能性。

桁架设计图纸概述

桁架设计图纸是土木工程中重要的技术文件，它包含了桁架结构的设计细节，如结构布置、节点详图、材料表等。这些图纸对于确保桁架结构的安全性和功能性至关重要。在土木在线资料库中，提供了大量的桁架结构设计图纸供设计师和工程师参考和下载。

桁架设计图纸的内容

桁架设计图纸通常包括以下几个方面的内容：

1. 结构设计说明：这部分内容会详细介绍桁架的设计理念、所使用的材料、荷载情况以及设计标准等基本信息。

2. 平面布置图：展示了桁架的整体布局，包括各个构件的位置和相互关系。

3. 立面图和剖面图：提供了桁架的高度方向上的布局和内部结构的详细信息。

4. 节点详图：详细展示了桁架节点的连接方式和构造细节，这是保证结构安全的关键部分。

5. 材料表：列出了桁架中所使用的各种材料及其规格，便于施工时的材料准备。

如何获取桁架设计图纸

在土木在线资料库中，用户可以根据自己的需求下载相关的桁架设计图纸。这些图纸涵盖了多种类型的桁架结构，包括圆拱形管桁架、圆弧形钢桁架、空间管桁架等，适用于不同的建筑项目。

注意事项

在使用这些设计图纸时，需要注意图纸的时间和适用性，确保它们符合当前的设计标准和规范。同时，由于每个工程项目都有其特定的要求和条件，因此在应用这些图纸时应结合实际情况进行适当的调整和修改。

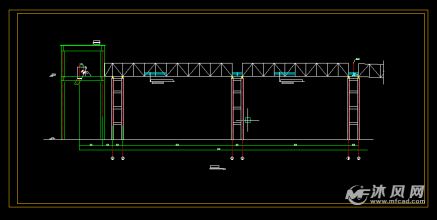

桁架设计图纸
