网架设计要点（网架设计主要要点）

网架结构是现代建筑中广泛使用的一种新型结构形式，其设计要点主要包括以下几个方面：网架结构的设计应考虑其受力特性和变形特点，以实现良好的空间刚度和整体稳定性。在材料选择上，应根据工程的具体需求和环境条件选择合适的钢材或混凝土等材料。网架结构的节点设计和连接方式也是设计的重要环节，需要确保节点的强度、刚度和稳定性满足设计要求。设计过程中还应充分考虑施工工艺和安装方法，以确保网架结构的安全、稳定和可靠。对于大型网架结构，还需进行详细的计算分析和模拟试验，以验证设计的合理性和可靠性。

网架设计要点

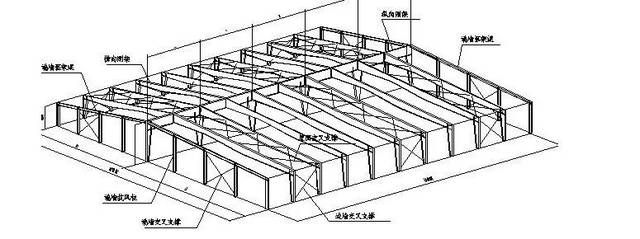

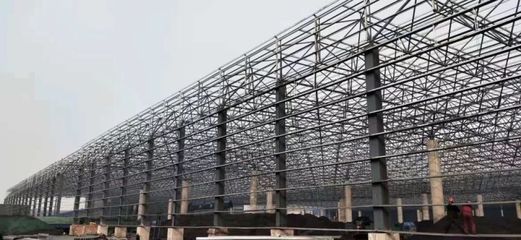

网架结构作为一种现代空间结构形式，因其美观、经济的特点，在工业及民用建筑中得到广泛应用。以下是网架设计的主要要点：

1. 几何尺寸

• 网格尺寸：网格尺寸（指上弦网格尺寸）一般为跨度的1/6至1/20。具体来说：
  • 小跨度（30米）：8~10格
  • 中跨度（30~60米）：10~16格
  • 大跨度（60米以上）：12~20格
  • 跨度大的网架其网格尺寸应取得大一些。网格尺寸还应考虑通风管道等设备的设置问题。
• 网架高度：网架高度一般取为跨度的1/10至1/18，跨度较大时取较小值。网架高度的确定主要取决于建筑要求、容许挠度要求和经济要求。

2. 杆件设计

• 杆件材料和截面型式：网架杆件的截面型式主要有角钢和圆钢管。圆钢管具有管壁薄、回转半径大和截面无方向性等特点，对受压和受扭均有利。当截面面积相同时，圆钢管的轴压极限承载力最大，在长细比大的情况下，为角钢的3.5倍。一般情况下，采用圆钢管截面比采用型钢截面可节约20%的用钢量。
• 杆件的计算长度及容许长细比：网架节点处汇集杆件较多，节点嵌固作用较大。网架杆件计算长度系数与网架节点连接型式有关。对于螺栓球节点，计算长度系数μ取为1；对于空心球节点，弦杆取μ=0.9，腹杆取μ=0.8。网架是空间结构，杆件的容许长细比可比平面桁架放宽一些。受压杆件[λ]=180；关键受拉杆件[λ]=250；一般受拉杆件[λ]=300。
• 杆件截面尺寸：杆件截面的最小尺寸应根据结构的跨度与网格大小按计算确定。普通角钢不宜小于L50×3，钢管不宜小于Φ48×3。结构杆件分布应保证刚度的连续性，受力方向相邻的弦杆其杆件截面面积之比不宜超过1.8。

3. 节点设计

• 节点构造形式：网架的节点构造形式很多，国内常用的有焊接空心球节点和螺栓球节点。焊接空心球节点是目前应用最为普遍的一种节点型式。这种节点是一种空心球体，由两块圆钢板经热压或冷压成两个半球后再对焊而成。当球径等于或大于300mm，且杆件内力较大时，可在球体内加衬环肋，以提高节点承载能力。加环肋后，承载能力一般可提高15~30%。球体直径D主要根据构造要求确定，连接于同球节点的各杆件之间的空隙不小于20mm。
• 节点的作用：节点起着连接汇交杆件、传递杆件内力的作用，同时也是网架与屋面结构、天棚吊顶、管道设备、悬挂吊车等连接之处，起着传递荷载的作用。因此，节点是网架结构的一个重要组成部分。网架结构的节点均假定为铰接，杆件均按轴心受力设计，各杆件轴线在节点上应准确交汇于一点，以免偏心而产生附加力矩。

4. 施工组织设计

• 施工流程设计：合理的施工流程是保证网架施工顺利进行的关键。在设计施工流程时，应充分考虑工程的实际情况，包括工程规模、结构形式、施工条件等因素，制定出符合工程要求的施工流程。
• 施工资源配置：针对网架施工的特点，合理配置施工资源是保证工程顺利进行的重要环节。这包括对施工设备、材料、劳动力等资源的合理规划和分配，确保在施工过程中能够及时满足各种需求。
• 安全保障措施：网架施工具有一定的安全风险，因此设计合理的安全保障措施是必不可少的。这包括制定安全规章制度、加强施工现场管理、设置安全警示标志等措施，确保施工过程的安全有序进行。
• 质量控制措施：为了保证网架施工的质量，应制定完善的质量控制措施。这包括对施工材料的质量控制、施工过程中的质量监督、成品的质量检测等环节，确保最终的工程质量符合设计要求。

通过以上要点的综合考虑和合理设计，可以确保网架结构的安全性、经济性和可靠性。
