**迈达斯框架结构建模是一个系统的过程，包括建立材料和时间依存性条件、定义单元截面及确定单元类型等关键步骤**。以下是对迈达斯框架结构建模的详细分析：，，1. **建立材料和时间依存性条件**：在进行桥梁结构建模时，首先需要根据设计图纸说明，建立所需的所有材料和时间依存性条件。这些条件通常包括钢材、混凝土、钢筋、钢绞线等多种材料的物理属性，如弹性模量、泊松比等。还需要定义混凝土的收缩和徐变属性，因为这些因素会直接影响到结构的长期性能。，，2. **定义单元截面**：根据构件的设计尺寸，需要定义主梁、拱圈、桥墩、承台、吊杆和拉索等构件的单元截面。这些截面的形状和尺寸将直接影响到结构的性能和稳定性。，，3. **确定单元类型**：在确定了构件的截面之后，需要确定相应的单元类型。对于大多数构件，如梁单元，是最常用的选择。但对于特定的结构形式，如斜拉桥的斜拉索或悬索桥的吊索，可能需要采用特殊的单元类型来更准确地模拟其受力状态。，，4. **建立节点和单元**：在模型中建立节点和单元是至关重要的一步。节点是连接不同单元的关键点，而单元则是描述结构元素的基本单位。在整个建模过程中，需要确保节点和单元的正确放置和连接，以避免出现错误或脱离的情况。，，5. **进行全桥调索分析**：如果需要进行全桥调索分析，通常会使用索单元来模拟吊索和其他受拉力作用的结构元素。需要注意的是，索单元只能用于静力分析，不能进行动力分析。，，迈达斯框架结构建模是一个复杂的过程，涉及到材料属性的定义、单元类型的选择、节点和单元的设置等多个方面。通过遵循正确的步骤和注意事项，可以有效地完成桥梁结构的建模工作。

迈达斯框架结构建模指南

结构建模基础

在迈达斯（Midas）中进行框架结构建模是一个系统的过程，涉及多个关键步骤。首先，需要进行结构建模，并完成结构假定，如定义梁端弯矩释放。这一步骤是确保后续分析准确性的基础。

线性屈曲分析

线性屈曲分析用于判断结构是否会发生失稳破坏。通过此分析，可以评估结构的稳定性。

强度/挠度计算

强度/挠度计算用于评估构件本身的强度是否达标，确保结构的安全性和功能性。

材料非线性模拟破坏全过程

材料非线性模拟破坏全过程可以帮助进行结构的性能化设计，提高结构的可靠性和安全性。

使用迈达斯进行框架结构建模的具体步骤

导入CAD模型到迈达斯

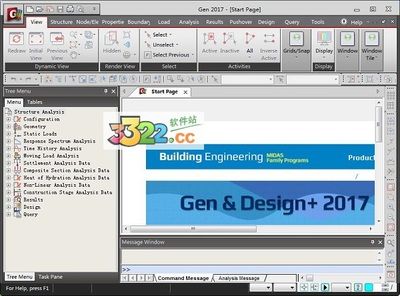

• 单位调整：打开Midasgen，并将右下角的单位调整为N、mm。
• 材料定义：定义材料塑性（如范米塞斯-65），并定义竹皮材料等。
• 截面创建：点击截面，并创建各类截面，确保截面数量与CAD模型的构件类型数量一致。

结构的通用设置

• 自重转换：将自重转换为质量，方便后期出自重估算。
• 层数据关闭：关闭层相关的数据，避免影响非线性计算。
• 支座和边界定义：定义结构的支座和边界条件。
• 荷载工况定义：定义结构的荷载工况，包括用户自定义荷载工况和恒荷载工况。

结构分析

线性屈曲分析

• 模态选择：点击分析中的屈曲，选择模态20个，添加外荷载工况，组合系数取1.0。
• 运行分析：点击运行分析，查看屈曲分析结果。

强度分析

• 模型解锁：进行强度分析前，需要先将模型解锁并将屈曲分析控制的数据删除。
• 受拉单元定义：将模型中的拉带定义成纯受拉构件，并选择成为受拉单元。
• 极限拉力选填：选填极限拉力，对于梁端释放弯矩，可以使得结果更加可靠。
• 运行分析：点击运行分析并查看结果。

非线性仿真

• 模型解锁：解锁模型，若定义了受拉单元，需要将受拉单元全部改为普通的梁单元，才能正确进行非线性计算。
• 破坏形态查看：为了查看结构的破坏形态，节点荷载的可以适当加大，可以模拟整体结构的失效过程，找出薄弱点并在组装结构的时候对结构进行加强。

注意事项

• 在进行结构建模和分析时，需要注意CAD绘制模型的单位为mm，以便于后续导入Midas。
• 节点搭接问题需要特别注意，在预设的不同截面类型的杆件，需要建立在不同图层上，方便导入Midas。
• 材料的定义和参数的填写需要准确无误，特别是容重和阻尼比的填写，这些参数对于结构重量估算和动力学问题的考虑至关重要。

通过以上步骤和注意事项，可以在迈达斯中有效地进行框架结构建模和分析，确保结构的安全性和功能性。
