螺旋楼梯结构设计图怎么画

泉州钢结构施工工程9秒前1阅读0评论

螺旋楼梯是一种常见的建筑元素，它以其独特的曲线形态和空间感而著称。设计螺旋楼梯时，需要考虑其结构的稳定性、美观性和实用性。以下是一个螺旋楼梯结构设计的步骤：，，1. 确定楼梯的尺寸和形状。根据建筑空间的大小和需求，确定楼梯的长度、宽度和高度。考虑楼梯的形状，可以选择直线型、曲线型或混合型。，，2. 选择合适的材料。螺旋楼梯通常采用木材、金属或玻璃等材料制成。根据楼梯的使用环境和功能，选择合适的材料。，，3. 绘制楼梯的结构图。根据设计图纸，绘制螺旋楼梯的结构图。在图中标注出楼梯的各个部分，如踏步、扶手、支撑杆等。，，4. 制作楼梯模型。根据结构图，制作楼梯模型。可以使用木模、塑料模或3D打印等方式进行制作。，，5. 安装楼梯并调试。将制作好的楼梯模型安装到实际的建筑空间中，并进行调试，确保楼梯的稳定性和安全性。，，6. 完善细节。根据实际使用情况，对楼梯的细节进行调整和完善，如增加照明设施、设置安全栏杆等。

螺旋楼梯结构设计图的绘制方法

绘制螺旋楼梯结构设计图是一个涉及几何、结构工程和建筑设计的复杂过程。以下是一些详细的步骤和技巧，帮助你更好地完成这项任务：

1. 确定基本参数

楼梯类型：确定是中柱式螺旋楼梯还是板式螺旋楼梯。中柱式螺旋楼梯适用于室内和室外，而板式螺旋楼梯一般用于室内。
楼梯宽度：中柱式螺旋梯梯宽应不小于750mm，板式螺旋梯的梯宽一般取1000mm-1500mm。
踏步数量和高度：中柱式螺旋梯宜按每周16踏板布置，踏步高度对于室内梯不宜大于195mm，对于室外梯不宜大于220mm。板式螺旋梯的踏步高度不宜大于150mm。

2. 绘制平面图

中心点：确定楼梯的中心点。
圆弧：以中心点为圆心，绘制楼梯的内外圆弧。内外圆弧的半径根据楼梯宽度和踏步宽度确定。
踏步位置：在内外圆弧之间绘制放射线，表示每个踏步的位置。每个踏步占用的角度可以根据总角度和踏步数量计算得出。

3. 绘制立面图

楼梯高度：确定楼梯的总高度和每层的高度。
踏步高度：根据总高度和踏步数量计算每个踏步的高度。
踏步深度：确定每个踏步的深度，通常为250mm-300mm。

4. 绘制剖面图

楼梯结构：绘制楼梯的剖面图，显示楼梯的内部结构，包括踏步、平台、栏杆等。
支撑结构：显示楼梯的支撑结构，如中柱、环梁等。

5. 使用专业软件

AutoCAD：使用AutoCAD绘制螺旋楼梯的平面图、立面图和剖面图。可以利用曲线、偏移、多段线等工具绘制楼梯的各个部分。
Revit：使用Revit绘制螺旋楼梯，可以通过建筑-楼梯-楼梯(按构件)命令，选择全踏步螺旋命令，输入相应的参数完成绘制。
SketchUp：使用SketchUp绘制螺旋楼梯，可以通过矩形工具、推拉工具等绘制楼梯的各个部分，然后进行复制和阵列操作。

6. 检查和调整

尺寸校验：检查所有尺寸是否符合设计要求，特别是踏步高度和深度。
结构稳定性：确保楼梯的结构稳定，符合安全标准。
美观性：调整楼梯的外观，使其美观大方。

7. 绘制细节图

栏杆：绘制楼梯栏杆的详细图，包括栏杆的高度、材料和连接方式。
扶手：绘制楼梯扶手的详细图，包括扶手的高度、材料和连接方式。
装饰：绘制楼梯的装饰部分，如踏步防滑条、装饰面板等。

示例步骤

确定中心点和半径：
- 以中心点为圆心，绘制内外圆弧，内外圆弧的半径分别为R1和R2，R2 = R1 + 楼梯宽度。
绘制踏步位置：
- 从中心点出发，绘制放射线，每条放射线代表一个踏步的位置。每个踏步占用的角度为360° / 踏步数量。
绘制踏步：
- 在每条放射线上，绘制踏步的轮廓，确保踏步的高度和深度符合设计要求。
绘制剖面图：
- 绘制楼梯的剖面图，显示楼梯的内部结构，包括踏步、平台、栏杆等。
使用AutoCAD绘制：
- 输入ARC命令，绘制圆弧。
- 输入OFFSET命令，偏移圆弧，绘制楼梯宽度。
- 输入XLINE命令，绘制放射线，表示踏步位置。
- 输入TRIM命令，修剪多余的线条，完成楼梯的绘制。
使用Revit绘制：
- 打开Revit，新建项目文件。

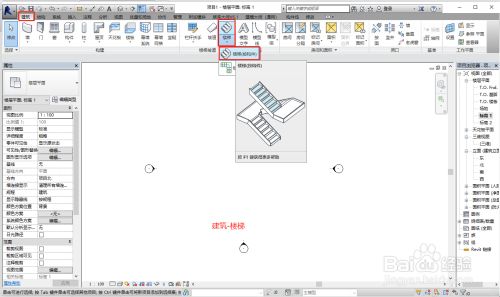

- 依次点击建筑-楼梯-楼梯(按构件)命令。

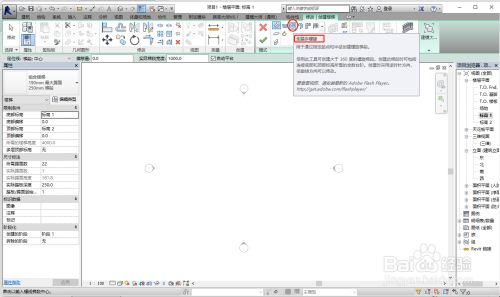

- 点击修改中的全踏步螺旋命令。
- 鼠标左键点击绘图区一点作为圆心，输入半径，按下回车键，点击√确定。

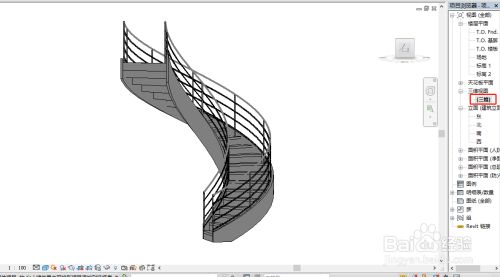

- 转到三维视图，查看螺旋楼梯绘制完成的情况。
使用SketchUp绘制：
- 打开SketchUp，利用矩形工具绘制楼梯的平面图。
- 使用推拉工具拉伸楼梯的高度。
- 选择推拉工具，对楼梯进行复制和阵列操作，形成螺旋楼梯的形状。
