钢结构水电安装工艺是建筑行业中的一项关键技术，它包括对建筑物的钢结构进行精细的水电安装。这一过程不仅要求精确的测量和计算，还需要使用先进的技术和设备来确保安装的质量和安全。以下是该工艺的主要步骤和特点：，，1. 设计和准备阶段：根据建筑物的功能和需求，设计出合理的水电系统布局。选择合适的材料和技术，如焊接、螺栓连接等，以确保系统的可靠性和耐久性。，，2. 施工阶段：在施工过程中，需要严格按照设计图纸和技术要求进行操作。这包括对钢结构进行切割、钻孔、焊接等处理，以及安装各种管道、电缆等设施。还需要对安装过程中可能出现的问题进行及时处理和调整。，，3. 测试和验收阶段：安装完成后，需要进行严格的测试和验收工作。这包括对电气系统的安全性能、水系统的密封性能等进行全面检查，确保系统能够正常运行并满足相关标准和规定。，，钢结构水电安装工艺是一项复杂而精细的技术工作，需要专业的技术人员和先进的设备来完成。通过遵循正确的工艺流程和操作规范，可以确保建筑物的水电系统安全可靠地运行。

一、钢结构别墅水电安装工艺

（一）排水

在基础施工时就做好预埋，由于龙骨预留好了管线口，可以轻松的从墙体穿插，比砖框结构简单。

（二）电气部分

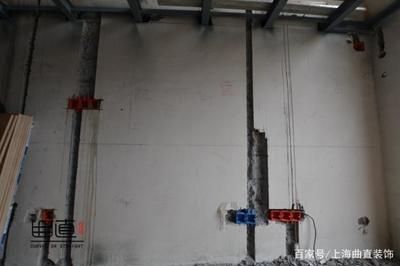

1. 底盒安装
   • 主体轻钢结构建好开始做水电时，要先固定好底盒。对于钢结构别墅，在安装底盒前，需根据电路图纸，测量出需要安装底盒位置的宽度，然后在C型钢的两端画出4厘米连接处，延伸到侧面，将多余的部分切除，把切好的C型钢固定在墙体上，最好将U型钢安装在C型钢上，完成加固。按照图纸要求将相应数量的底盒固定在加固件上，如果安装两个以上底盒时则必须把底盒连接扣接好。
2. 打管线孔
   • 底盒安装好后，施工人员将手电钻装上D25开孔器，在底盒的正上方顶梁处开出相应的线管孔。插座上方楼面梁位置开2孔，开关开3孔。
3. 布管
   • 穿管孔开好后，进行布线管施工，布管要有序进行，按照回路顺序施工，做到横平竖直。如果线管的直接处过松，用电工胶布把直接处的两头进行加固。
4. 弯管
   • 使用冷弯器弯管应将需要弯的那段放在膝盖上方，缓慢往下压，使弯角度更大以便穿线。
5. 穿线
   • 线管完成后开始穿线工作，穿线从配电箱开始，从前依次往后穿，不可发生漏穿现象，注意插座穿线须穿地线。三根线的穿线方法为：使用3根1.5平方毫米的铜线，使用两根同色搭配一根单色，或者是使用红黄蓝三色，同色的做为灯的双控线，单色是底盒内接线情况，作为零线或者火线使用。三根线的情适用于一、二楼梯间的灯上下控制或双控线另外一端不需要零、火线的情况下。
6. 装配电箱
   • 电线全部穿完后，把漏电保护器装在配电箱轨道上，每层一个63A漏电保护总开关，每组回路配一个空气开关。

（三）防雷接地

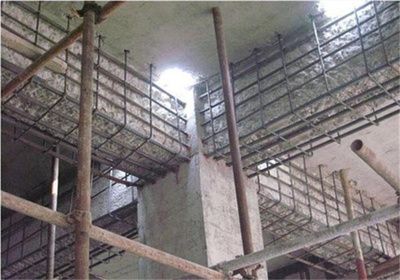

防雷接地、均压环、等电位焊接40*4镀锌扁铁均在墙体钢筋、梁柱钢筋里面，跟传统木模板施工工艺一样。施工过程中与铝模板没有交叉、接触的现象。穿梁套管与模板不存在交叉冲突。

（四）电气线路固定

1. 板面上线管固定
   • 板面上的线管用铁丝绑扎在楼板钢筋上进行固定。
2. 接线盒固定
   • 接线盒采用“卡箍法”进行固定。接线盒与铝模板接触紧密，然后采用短钢筋头将盒子四周进行卡住，防止盒子水平方向移动。加固短钢筋点焊（或绑扎）在楼板底筋上。再用铁丝将盒子进行“十”字型绑扎固定在就近的底板梁筋上，防止接线盒上下移动。

二、钢结构水电安装中的水管部分工艺

1. 横向埋管高度要求
   • 洗手间及厨房沿墙身横向埋管的，最下面一条管必须走在做好的地面到墙身高度40CM处，原则上不容许在地面上走冷、热水管，冷、热水龙头管必须水平及孔距精确（孔距正常保持在15 - 16CM左右）。
2. 水管入墙做法
   • 冷、热水管均为入墙做法，开槽时须检查槽的深度，然后做好防水再进行敷管。
3. 水管试压
   • 水管试压必须试四次，第一次是动工进场的时候，检查原有水管的质量及接头是否漏水，第二次是改造后试压，检查所有接头是否漏水，第三次是水龙头安装完毕进行试压，第四次试压是在铺完木地板底板后、铺木地板前。四次试压必须经甲方和监理签字验收合格后才可封闭，每次试压应为0.6 - 1MPA（相当于6 - 10公斤）。
4. 特殊设备水管安装要点
   • 坐便器：坐便器的进水出口尽量安顿在能被坐便器挡住视线的地方。
   • 立柱盆：立柱盆的冷、热水龙头离地高度为500 - 550，下水道一定要装在立柱内。
   • 台盆：台盆的下水管埋入墙内，进水管离地高度为500 - 550。
   • 浴缸：安装浴缸前应检查防水是否完整，如无防水或防水被破坏，防水应重做。
   • 厨房洗涤盆：厨房洗涤盆处进出水口离地高度为450mm。
   • 热水器：安装热水器进出水时，进水的阀门和进气的阀门一定要考虑，并应安装在对应的位置。
   • 炉具：炉具的气阀门要安装在实用、安全的位置。
5. 管道连接后处理
   • 进水管、煤气管、下水管安装接头严密，连接后清理干净。
6. 考虑墙砖厚度
   • 安装厨、卫管道时，管道在出墙的尺寸应考虑到墙砖贴好后的最终尺寸，即预先考虑墙砖的厚度。
7. 洗衣机相关考虑
   • 设计水管时应考虑洗衣机的用水龙头安装位置，下水的布置。
