绘制螺旋楼梯的立面图需要仔细考虑楼梯的每一部分，包括踏步、扶手以及楼梯的结构。以下是一些步骤和技巧，帮助你绘制出准确且详细的螺旋楼梯立面图：，，1. **确定比例**：首先确定楼梯的比例，这将决定你画图时的细节程度。螺旋楼梯的宽度与高度的比例约为1:2。，，2. **绘制基本结构**：从底部开始，画出螺旋楼梯的基础结构。这包括楼梯的起始平台、踏步的起始点以及每一层的高度。，，3. **绘制踏步**：根据楼梯的比例，绘制出每一层的踏步。注意踏步的形状和位置，确保它们在视觉上连贯且符合实际使用需求。，，4. **绘制扶手**：扶手应该位于踏步的两侧，并且要与踏步保持一定的距离以避免相互遮挡。扶手的设计可以根据个人喜好或建筑要求来定制。，，5. **添加细节**：在绘制的过程中，不断添加细节，比如踏步的纹理、扶手的装饰以及楼梯转角的处理。这些细节可以让图纸更加生动和真实。，，6. **检查比例和对称性**：在完成初步草图后，检查楼梯的比例和对称性是否符合设计要求。如果有必要，进行适当的调整以确保整体的和谐与美观。，，7. **最终审查**：进行一次全面审查，确保所有的线条清晰，尺寸准确无误，并且所有元素都按照设计意图正确放置。，，通过上述步骤，你可以绘制出一张精确的螺旋楼梯立面图，为建筑设计或施工提供准确的参考。

一、在CAD中画螺旋楼梯立面图

（一）利用基本绘图工具绘制

1. 绘制楼梯轮廓

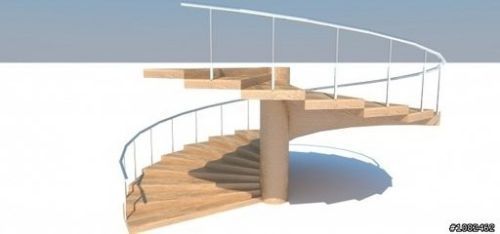

   • 先确定螺旋楼梯的平面形状，例如可以先画一个圆环表示楼梯的大致范围，以圆心作两条射线，然后以这两条射线为修剪边，修剪出踏板的形状。这一步可以确定踏板在平面上的形状和布局。然后以上面的圆心为圆心作圆，这个圆的半径，可以设为上面那个圆环的内圆的半径，作的这个圆可作为楼梯的支柱（投影）。接着使用“region”命令将踏板和圆变成面域，得到两个面域。环形阵列踏板面域，然后逐个向上调节位置（增加Z值），形成楼梯阶梯布局。最后拉伸圆面域形成支柱，运用并集命令，将所有踏板和支柱合成整体。这样就得到了螺旋楼梯的基本立体形状，再通过调整视图角度得到立面图的大致形状。具体操作如中望CAD螺旋楼梯画法所述。
2. 绘制踏步
   • 可以先按要求画一条弧线（如输入“arc”命令），按两条弧线之间的垂直距离（即楼梯宽度，可通过计算或根据实际需求确定）进行偏移（使用“offset”命令），最后在两根弧线之间画放射线（输入“xline”命令）作为踏步，再用“trim”命令修剪多余的线条。之后根据透视关系，确定踏步在立面图上的高度和宽度比例，将踏步绘制到立面图中。
3. 绘制扶手
   • 根据楼梯的设计，确定扶手的高度和形状。如果扶手是简单的圆形或方形，可以使用相应的绘图命令绘制。例如画圆形扶手可以用“circle”命令，然后根据立面图的透视关系调整扶手的位置和粗细显示。

（二）利用天正建筑绘制（如果使用天正建筑软件）

1. 使用楼梯插入功能
   • 在天正建筑软件中，可以通过点击“楼梯”菜单中的相关选项（如“插入楼梯”之类的功能按钮）来插入螺旋楼梯。根据软件的提示输入相关参数，如楼梯的高度、半径、踏步数量等。然后调整视图到立面视图，软件会自动生成螺旋楼梯的立面图。这种方法相对比较简便，而且生成的楼梯比较美观、规范。

二、在3DMax中绘制螺旋楼梯立面图

1. 利用自带楼梯模型调整
   • 打开3DMax，选择“几何体 - 楼梯”，任意选择一种楼梯类型，适当调整参数得到接近螺旋楼梯的形状。然后将视图调整为立面视图，可以通过旋转视图工具或者预设的视图模式（如前视图、左视图等）来观察和调整楼梯在立面图中的样子。在调整参数时，需要注意楼梯的高度、踏步高度和宽度、旋转角度等参数，以符合设计要求。
2. 通过建模方法绘制
   • 如果需要更精细的螺旋楼梯模型，可以先创建螺旋线等基本几何形状，然后通过添加修改器（如“弯曲修改器”等）来塑造螺旋楼梯的形状。之后再提取做踏步的线或面，挤出形成踏步，删除不要的线或面等操作。在得到完整的3D模型后，调整视图到立面视图，根据透视关系调整模型在立面图中的显示效果。例如，通过“3DMAX楼梯如何画室内装修设计”提到的方法来创建和调整螺旋楼梯的3D模型并用于立面图绘制。
