桁架结构图是建筑设计中一种重要的工具，它通过图形化的方式展示了建筑的骨架和支撑系统。在现代建筑设计中，桁架结构图被广泛应用于各种类型的建筑中，包括住宅、商业建筑和公共设施等。桁架结构图不仅可以帮助设计师更好地理解建筑的结构布局，还可以为施工团队提供清晰的指导，确保建筑物的稳定性和安全性。，，桁架结构图通常由一系列平行的梁和柱组成，这些梁和柱通过节点连接在一起，形成一个稳定的框架结构。这种结构可以有效地分散荷载，减轻建筑物的重量，同时也可以提高建筑的抗震性能。桁架结构图还可以用来展示建筑的立面效果，使设计师能够更好地把握建筑的整体形象和风格。，，桁架结构图在建筑设计中的应用非常广泛，它不仅能够帮助设计师更好地理解和实现建筑的功能需求，还能提高建筑的安全性和美观性。随着科技的发展，桁架结构图的设计和制作技术也在不断进步，为建筑师提供了更多的便利和可能性。

桁架结构图概述

桁架结构是一种常见的建筑结构形式，它由杆件通过铰链连接而成，通常具有三角形单元的平面或空间结构。这种结构在荷载作用下，杆件主要承受轴向拉力或压力，能够充分利用材料的强度，因此在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度，适用于较大跨度的承重结构和高耸结构，如屋架、桥梁、输电线路塔、卫星发射塔、水工闸门、起重机架等。

桁架结构图的类型

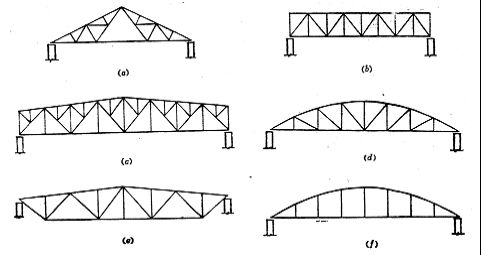

桁架结构图可以根据不同的用途和设计要求分为多种类型。例如，有适用于屋面的屋架结构图，包括三角形、梯形、抛物线、折线形、平行弦等形式。此外，还有适用于不同材料的桁架结构图，如木屋架、钢-木组合屋架、钢屋架、轻型钢屋架、钢筋混凝土屋架、预应力混凝土屋架、钢筋混凝土钢组合屋架等。

桁架结构图的设计要点

在设计桁架结构图时，需要考虑多个因素，包括荷载、材料、节点连接方式等。例如，钢桁架的挠度计算与跨中截面的惯性矩、材料的弹性模量及桁架上的荷载有关。同时，节点的设计也是关键，它关系到整个结构的稳定性和安全性。

桁架结构图的应用场景

桁架结构图广泛应用于各种建筑和工程领域。在建筑设计中，桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。在工业设施中，桁架结构也用于皮带通廊、栈桥等。

结论

综上所述，桁架结构图是建筑和工程设计中的重要组成部分，它涉及到多种类型和设计要点，并在众多领域有着广泛的应用。对于设计师来说，理解和掌握桁架结构图的设计原理和方法是非常重要的。

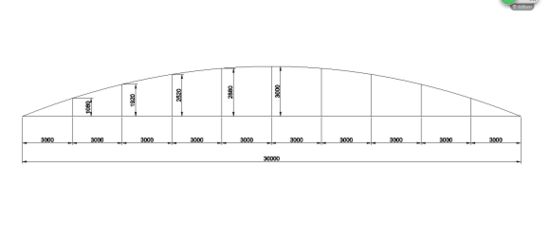

桁架结构图
