采光顶施工工艺流程视频教程(采光顶施工工艺流程)
本视频教程详细展示了采光顶施工的全过程,从准备工作到最终安装。介绍了施工前的准备事项,如材料检查、工具准备和安全措施。演示了如何进行基础施工,包括测量、打孔和固定支架。展示了采光顶的安装过程,包括定位、切割和固定。总结了整个施工流程,强调了质量控制的重要性。整个教程旨在帮助施工人员掌握采光顶施工的关键步骤,确保施工质量和效率。
采光顶施工工艺流程概述
虽然我无法为您提供视频教程,但我可以为您提供采光顶施工的文字版工艺流程,这可能会对您有所帮助。以下是根据搜索结果整理的采光顶施工的主要步骤:
1. 测量放线及结构检查
首先,需要按总包方提供的基准轴线、标高线进行复核,确定无误后,定出安装基准线。根据基准线拉设位置钢线,作为钢结构安装的基准。这一步骤是为了保证骨架安装符合设计及规范要求。
2. 钢结构安装
采光顶采用架设钢结构做为支撑系统。先通过塔式起重机将钢构件吊至构架平台上,再用电动葫芦运输至安装部位,将纵向钢梁与主体结构进行可靠的连接。这一步骤是整个采光顶结构的基础。
3. 龙骨及玻璃托片安装
在钢结构支撑系统安装完毕后,进行龙骨安装,安装完毕后进行玻璃不锈钢托片安装。这一步骤是为了固定和支撑玻璃板块。
4. 钢结构氟碳喷涂
采光顶骨架及不锈钢安装完后进行氟碳喷涂。在氟碳喷涂前对钢构件均须以动力工具打磨,再用钢丝刷清除打磨后的残留物。这一步骤是为了提高钢结构的耐腐蚀性和美观性。
5. 玻璃板块安装

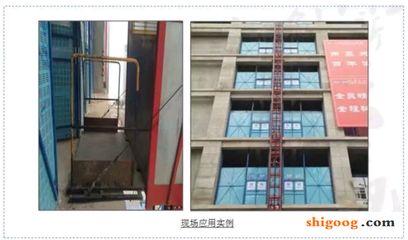

采光顶玻璃按最大规格尺寸玻璃加木制包装箱重量为提升机所能承受的最大载体重量。利用提升机将玻璃运输至主楼屋面平台,将平台处防护横脚手管及东北角处脚手架拆除,同时将东北角处吊篮2个支架拆除,玻璃方能从提升机中抬至构架一楼层内。玻璃安装顺序为先安装斜向顶上2块玻璃,再安装竖向玻璃,最后安装斜向底下玻璃,玻璃安装是由一个方向一个分格进行安装。这一步骤是将透明的玻璃板块固定在钢结构和龙骨上,形成采光顶的主要部分。
6. 注胶及清理
对于玻璃采光顶,密封不好,就会漏雨。设计时不仅要考虑排水,同时要考虑微量的渗水,故设计时通过厚不锈钢板进行导水。板块安装固定完成后,进行注胶工序,此时先将保护胶带沿胶缝边缘贴好,胶缝部位用规定溶剂,按工艺要求进行净化处理,然后打胶、刮胶、拆除边缘保护膜,使基材与胶粘结牢固无孔隙,胶缝平整光滑、玻璃表面清洁、无污染。这一步骤是为了确保采光顶的防水性能和密封性。
7. 防雷和防水措施
玻璃采光顶防雷措施应确保与建筑主体结构的避雷均压环有效连接。预埋防雷连接件应将每块埋件与主体结构的钢筋焊接连接。玻璃采光顶防水措施应根据设计要求,采取外部排水和内部冷凝水处理措施,与建筑主体的其他防排水构造有效连接。这一步骤是为了确保采光顶的安全性和耐久性。
8. 淋水测试
玻璃采光顶安装过程中应进行现场单位淋水测试或安装完毕后进行整体淋水测试。玻璃采光顶中间或与结构之间有排水槽设计时,应进行蓄水防渗漏测试。这一步骤是为了检验采光顶的防水性能和结构完整性。
以上就是采光顶施工的主要工艺流程。请注意,这些信息是基于搜索结果提供的文字描述,具体的操作可能需要专业的技术人员和相应的安全措施。如果您需要更详细的指导或视频教程,建议联系专业的建筑施工单位或搜索相关的在线教育资源。
