在建筑行业中，3D3S网架整体建模是一个关键步骤，它涉及到将CAD（计算机辅助设计）模型转换为3D3S软件中的网格模型。这一过程不仅要求精确地捕捉设计意图，还要确保转换过程中数据的一致性和准确性。，，设计师需要使用专业的CAD软件创建网架的详细设计图，这些图纸应包含所有必要的几何信息和尺寸标注。随后，将这些设计图导入到3D3S软件中，通过相应的转换工具或插件，将CAD模型转换为网格模型。在这个过程中，可能需要对CAD文件中的特定元素进行编辑或调整，以确保它们在3D3S中能够正确显示。，，为了提高转换效率和准确性，可以采用自动化工具来处理大量的CAD文件。这些工具能够识别特定的设计特征，并自动生成对应的3D3S网格模型，从而减少了人为错误的可能性。对于复杂的网架结构，还可以利用3D3S提供的高级建模功能，如参数化建模、布尔运算等，来进一步优化和细化设计。，，3D3S网架整体建模（CAD模型转换）是一个涉及多个步骤的过程，它要求设计师具备一定的CAD知识和3D3S操作技能。通过正确的方法和技术，可以实现从CAD到3D3S的有效转换，为后续的设计分析和施工准备打下坚实的基础。

3D3S网架整体建模

一、建模基础

• 模型库利用

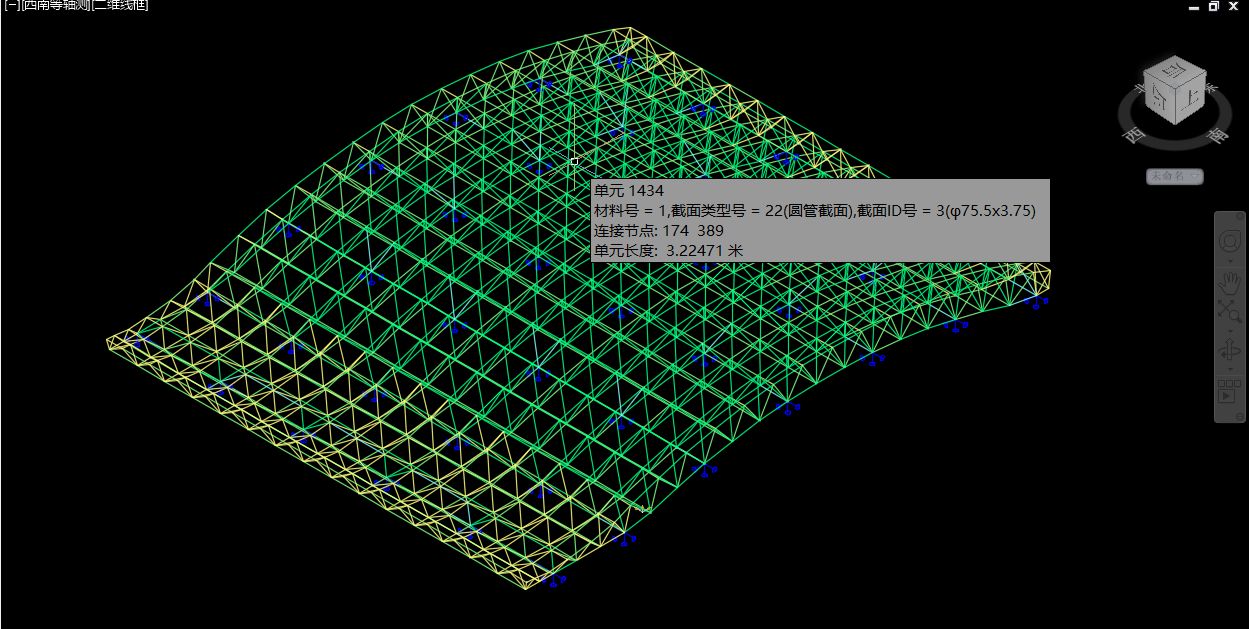

  • 3D3S模型库比较全面，可以参数化地建立各种网架、网壳模型。例如，可以根据网架结构的类型、尺寸等参数快速生成网架的基本模型框架。这为整体建模提供了一个良好的起始点，减少了从零开始建模的工作量和难度。
• CAD模型转换
  • 3D3S建立在CAD平台上，所以它能够将CAD三维模型转化成结构模型，同时也可把结构模型导出为CAD三维模型。这一特性方便了与其他基于CAD的设计流程或软件进行数据交互，在网架整体建模过程中，如果已经有了CAD格式的初步设计模型，可以快速转换为3D3S可操作的结构模型进行后续分析和完善。

二、建模操作特点

• 操作便利性
  • 其操作一如CAD那样方便，对于熟悉CAD操作的人员来说很容易上手。例如，在进行网架杆件的绘制、调整等操作时，可以运用类似CAD的命令进行精确操作。
• 编辑命令特性
  • 3D3S有一些特殊的编辑命令，如起坡、垂直移动到直线（曲线）上、径向移动到曲线上。但3D3S存在一个特点是由杆带点，节点不能脱离杆件独立存在，而且在模型中点、杆区分不明显，这在一定程度上给模型编辑带来不便。不过可以分层、分部分显示模型，还可以插入合并模型、查询杆件之间较小夹角等，这些功能有助于在整体建模时对网架结构进行合理的布局和调整。

三、整体结构相关建模

• 与下部结构的关联建模

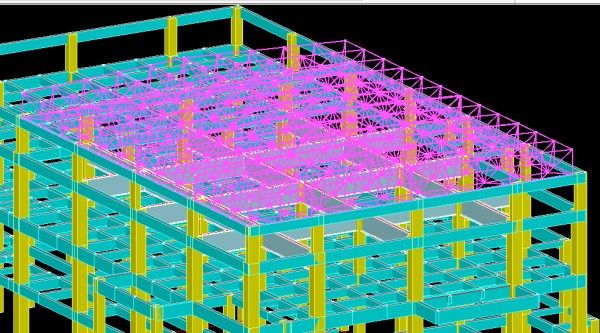

  • 3D3S可以对上部网架下部其他结构进行整体分析，并且下部结构的建模编辑以及后处理都比较方便。在进行网架整体建模时，可以将下部结构一并考虑进来，构建完整的建筑结构模型，确保网架与下部结构在力学性能、空间布局等方面的协调性。
