钢结构防火涂料规范要求是现场施工环境控制的重要组成部分，它确保了防火涂料的质量和性能。这些要求包括施工现场的环境温度、湿度、通风条件以及防火涂料的储存和运输过程。在施工过程中，必须遵守相关的安全规程，以确保人员和设备的安全。还需要对防火涂料进行严格的质量控制，包括原材料的检验、配方的调整、施工工艺的优化等，以保证防火涂料的防火性能和耐久性。钢结构防火涂料规范要求旨在确保防火涂料在施工现场的施工质量，提高其防火性能，保障建筑物的安全。

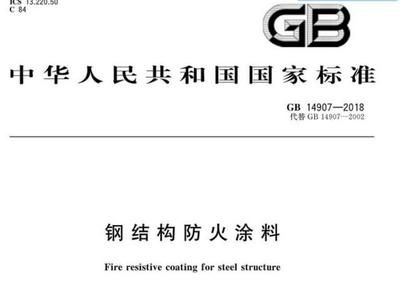

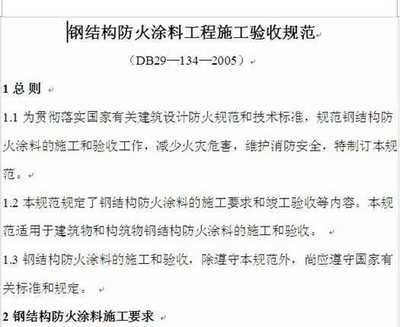

钢结构防火涂料规范要求

钢结构防火涂料的规范要求主要包括以下几个方面：

施工前的准备工作

在钢结构防火涂料施工前，需要对钢架表面进行除锈和防腐处理。通常建议使用环氧富锌防腐底漆或环氧防腐底漆，且防腐底漆必须完全干燥后才能进行防火涂料的施工。

涂料的搅拌和施工

施工前应充分搅拌防火涂料，待均匀后方可施工使用。施工时，第一遍厚度以0.10-0.15mm为宜，表干后进行第二次施工，涂层厚度以0.15-0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度。每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40℃，基材温度为5-45℃，空气相对湿度不大于90%。保持施工现场空气流通，风速不大于5m/s，室外作业或施工构件表面结露时不宜施工。

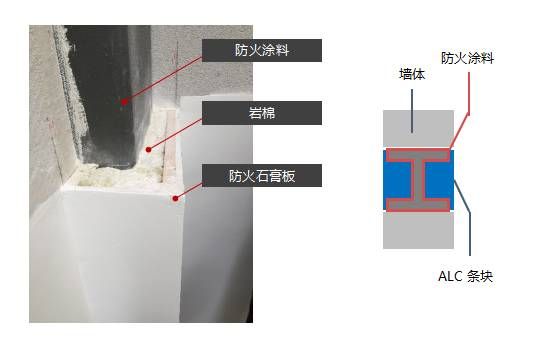

施工方法

施工以刷涂为主，也可以喷涂，但材料会浪费15-30%。建议第一遍施工采用喷涂施工方法，涂层厚度不大于5毫米，第二遍开始可喷涂或抹涂，涂层厚度每遍以不超过10毫米为宜，每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。

施工环境要求

施工现场环境温度应保持在5-38℃，相对湿度不大于85%。理化性能检验养护期为28天，耐火性能检验养护期为40天。

涂层厚度检测

在施工现场进行涂层厚度检测时，应以单个构件所有测点的平均值作为该构件的涂层厚度。涂层厚度是否符合设计要求的判定依据是：涂层厚度应满足涂料检验报告的厚度要求，且该检验报告的耐火极限应不低于被涂构件的设计耐火极限。

质量检测

在施工现场可以对钢结构防火涂料进行的检验项目包括：在容器中的状态、外观与颜色、初期干燥抗裂性、涂层厚度。耐火性能是钢结构防火涂料最为重要的技术性能，涂层厚度是在施工现场快速检测钢结构防火涂料施工质量的关键性能指标。

以上就是钢结构防火涂料规范要求的主要内容，这些要求旨在确保钢结构在火灾情况下的安全性和耐火性能。

钢结构防火涂料施工验收标准防火涂料耐火极限检测方法钢结构防火涂料施工环境控制防火涂料涂层厚度检测技巧钢结构防火涂料规范要求是现场
