桁架设计是结构工程中的一种重要方法，其基本原理涉及使用三角形的几何形状来构建一个或多个支撑结构。桁架由一系列垂直和水平杆件组成，这些杆件在内部形成交叉点，从而形成一个稳定的框架系统。桁架的设计通常包括以下几个关键步骤：，，1. **确定载荷和条件**：首先需要了解并分析预期的载荷类型和大小，以及环境条件，如风载、雪载或地震荷载。，，2. **选择桁架类型**：根据所需的承载能力、跨度、高度以及材料特性，选择合适的桁架类型，例如三角形桁架、梯形桁架或平行弦桁架等。，，3. **计算杆件尺寸**：基于选定的桁架类型，计算杆件的长度、截面尺寸和连接方式，确保满足强度、刚度和稳定性的要求。，，4. **确定支撑系统**：设计适当的支撑系统以确保桁架的稳定性和安全性。这可能包括固定式或可动式支撑。，，5. **绘制和检查图纸**：制作详细的施工图纸，包括所有必要的尺寸、标记和细节，并进行必要的校核以验证设计的合理性。，，桁架设计的关键要素在于其能够有效地分散载荷并提供足够的支撑力，同时保持结构的美观性和经济性。

桁架设计的基本原理

桁架设计的基本原理涉及多个方面，包括桁架的结构特点、力学行为、设计原则和计算方法。以下是桁架设计的一些关键原理：

1. 桁架的结构特点

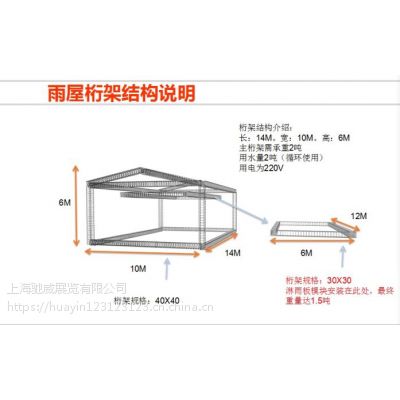

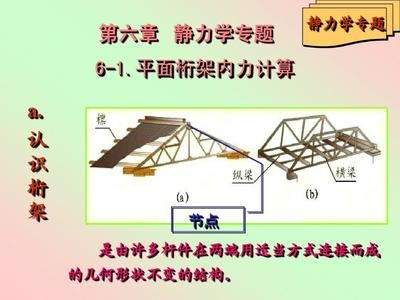

定义：桁架是由一些用直杆组成的三角形框构成的几何形状不变的结构物。
分类：根据组成桁架杆件的轴线和所受外力的分布情况，桁架可分为平面桁架和空间桁架。平面桁架可视为在一个基本的三角形框上添加杆件构成的。空间桁架的节点为光滑球铰结点，杆件轴线都通过联结点的球铰中心并可绕球铰中心的任意轴线转动。]

2. 力学行为

荷载分布：桁架的荷载可以分为静态荷载和动态荷载。静态荷载包括恒荷载（如自重）和活荷载（如雪荷载、风荷载等）。动态荷载包括地震荷载等。]
内力计算：桁架的内力计算通常假设节点为铰接，将荷载集中于各个节点上，按节点荷载求得各杆件的轴向力。节间荷载对上弦杆所引起的弯矩在选择杆件截面时再行考虑。]

3. 设计原则

预起拱度：为了消除桁架可见的挠度，不论木桁架或钢木桁架，皆应在制造时预先向上起拱。起拱度通常取为桁架跨度的1/200。
节间划分：桁架节间的划分原则是根据荷载、跨度及所用木材强度设计值的大小进行节间划分，以充分利用上弦的承载能力。
自重估算：桁架自重一般可按经验公式估算，实际自重与估算值略有出入时，一般不必进行重算。
荷载组合：荷载组合应遵照现行《结构荷载规范》的规定，考虑恒荷载和活荷载的不利分布情况。
压杆的计算长度：在结构平面内，弦杆及腹杆取节点中心间的距离；在结构平面外，上弦取锚固檩条间的距离，腹杆取节点中心间的距离。
上弦的计算原则：当檩条布置在节点处时，除按轴心受压杆件计算外，还应验算在桁架支座偏心达到施工偏差限值时，此种偏心对上弦的不利影响。当节点之间布置有檩条时，上弦因节间荷载而承受弯矩，应按压弯构件计算。
