钢结构防火涂料现场检测(钢结构防火涂料在钢结构表面的外观状态是否有流挂、开裂、针孔等缺陷)
在钢结构防火涂料的现场检测中,首先需要观察涂层的表面状态。如果存在流挂现象,即涂料流淌或堆积不均匀,这可能表明施工过程中的喷涂设备存在问题,或者是涂料粘度过高。开裂则可能是由于温度变化、湿度过大或材料本身的问题导致,这会影响涂料的附着力和耐久性。针孔的出现通常是由于涂料混合不均匀或固化过程中产生的气泡未及时排出所致,这不仅影响涂层的整体外观,还可能降低其防火性能。还需注意涂层是否有剥落、起泡等现象,这些缺陷会严重影响涂层的防护效果。在进行钢结构防火涂料的现场检测时,要仔细观察并记录下所有观察到的缺陷,以便进行后续的评估和处理。
一、钢结构防火涂料现场检测的项目
(一)物理性能检测

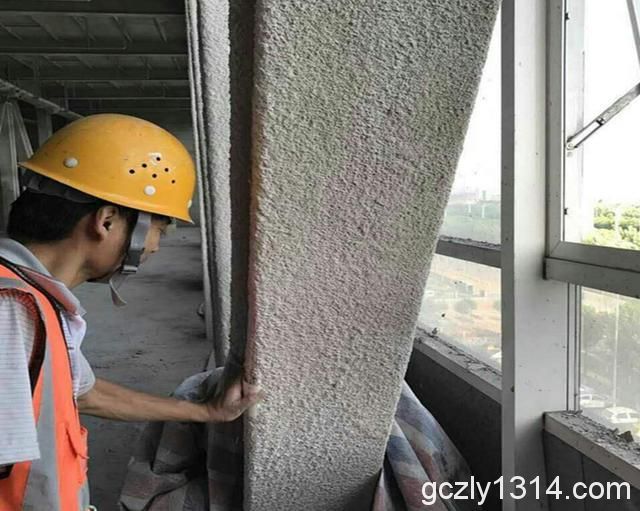

- 涂层厚度
- 这是现场快速检测钢结构防火涂料施工质量的关键性能指标。不同类型的钢结构防火涂料对涂层厚度有不同要求,例如:膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm,非膨胀型钢结构防火涂料的涂层厚度不应小于15mm;超薄型钢结构防火涂料,涂层厚度小于或等于3mm;薄型钢结构防火涂料,涂层厚度大于3mm且小于或等于7mm;厚型钢结构防火涂料,涂层厚度大于7mm且小于或等于454mm。在测量涂层厚度时,测点选定也有相应规则:
- 对于楼板和防火墙的防火涂层厚度测定,可选两相邻纵、横轴线相交中的面积为一个单元,在其对角线上,按每米长度选一点进行测试。测量结果要求在所选择的面积中,至少测出5个点,计算平均值,精确到0.5mm。
- 全钢框架结构的梁和柱的防火涂层厚度测定,在构件长度内每隔3m取一截面,梁和柱在所选择的位置中,分别测出6个和8个点,计算平均值。
- 桁架结构,上弦和下弦按上述梁和柱的规定每隔3m取一截面检测,其他腹杆每根取一截面检测。
- 钢结构柱、梁,在构件长度方向内每隔1m取一截面,测试构件各表面的涂层厚度,计算所有测点的平均值作为该根构件的涂刷厚度;桁架结构、梁,在上、下弦和腹杆的长度方向内每隔1m取一个截面,测定杆件各表面的涂层厚度,计算所有测点的平均值作为该根构件的涂刷厚度;顶板和钢楼梯,在每平方范围内选取5个点进行测定,计算所有测点的平均值作为该构件的涂层厚度。
- 这是现场快速检测钢结构防火涂料施工质量的关键性能指标。不同类型的钢结构防火涂料对涂层厚度有不同要求,例如:膨胀型钢结构防火涂料的涂层厚度不应小于1.5mm,非膨胀型钢结构防火涂料的涂层厚度不应小于15mm;超薄型钢结构防火涂料,涂层厚度小于或等于3mm;薄型钢结构防火涂料,涂层厚度大于3mm且小于或等于7mm;厚型钢结构防火涂料,涂层厚度大于7mm且小于或等于454mm。在测量涂层厚度时,测点选定也有相应规则:
- 外观:查看防火涂料在钢结构表面的外观状态,是否有流挂、开裂、针孔等缺陷。例如超薄型钢结构膨胀防火涂料涂膜流挂可能是施工方面(涂膜一次涂装太厚或者涂料涂装时稀释剂加入太多)或者涂料内在质量缺陷造成;涂膜开裂可能是底、面涂配套不适应,面漆中颜料体积浓度偏高,底涂涂料未干透就进行施工和面涂料涂装太厚等原因造成;针孔是涂膜干燥后表面出现针状小孔的现象。
- 在容器中状态:检查涂料在容器中的状态是否正常,如是否有结块、沉淀等现象,这有助于判断涂料的质量是否合格。
(二)化学性能检测
- 耐水性:检测防火涂料在接触水后的性能变化,例如是否会出现剥落、起泡等现象。钢结构防火涂料的耐水性要求有相关规定并且试验方法有所修改。
- 耐碱性:考察防火涂料对碱性环境的耐受能力,这对于在一些特殊环境(如存在碱性物质侵蚀风险的场所)下使用的钢结构防火涂料是很重要的检测项目,其要求和试验方法也有过修改。
- pH值:这是新增加的检测要求,通过检测pH值可以进一步了解防火涂料的化学性质,从而判断其质量和性能的稳定性等。
(三)耐火性能检测相关
- 耐火极限:是钢结构防火涂料最为重要的技术性能。钢结构防火涂料的耐火极限以试件失去承载能力或达到规定的平均温度(在整个耐火试验时间内,试件的平均温度不应超过538℃)的时间来确定。膨胀型涂料应用构件的耐火等级要求为0.5h - 2.0h,非膨胀型涂料应用构件的耐火等级要求为0.5h - 3.0h。耐火性能测试结果适用于同类型且截面系数更小的基材涂料的应用构件的耐火等级要求。并且在进行耐火测试时,采用规定的HN400×200热轧H型钢(截面系数为161m1)和GB/T706 - 2016规定的36b热轧工字钢(截面系数为126m1)作为试验基材,产品测试时两种构件都需要进行耐火测试,即1个耐火时间需做两个钢梁进行测试,同时要在试件中设置试件热电偶(均用于测量试件的平均温度)。
二、钢结构防火涂料检测的分类
(一)按火灾防护对象分类
- 普通钢结构防火涂料:适用于一般的钢结构防火保护。
- 特种钢结构防火涂料:针对特殊要求或特殊环境下的钢结构提供防火保护,例如在一些有特殊防火、防爆要求的工业场所或重要设施中的钢结构使用。
(二)按使用场所分类
- 室内钢结构防火涂料:主要用于室内钢结构建筑,在室内环境条件下发挥防火作用。
- 室外钢结构防火涂料:可用于室外钢结构,需要具备更好的耐候性等性能以适应室外的环境因素,如日晒、雨淋、风吹等。
(三)按分散介质分类
- 水基性钢结构防火涂料:以水为分散介质,具有环保等优点。
- 溶剂性钢结构防火涂料:使用有机溶剂作为分散介质,在某些性能方面可能有独特之处,但有机溶剂可能存在一定的安全和环境风险。
(四)按防火机理分类
- 膨胀型钢结构防火涂料:遇火时会膨胀发泡,形成一层隔热层,从而阻止热量传递到钢结构表面,保护钢结构。其涂层厚度不应小于1.5mm。
- 非膨胀型钢结构防火涂料:通过自身的隔热性能来提高被保护构件的耐火时间,涂层厚度不应小于15mm。
三、检测相关的其他要点
- 检测依据的文件和标准:检测需依据相关的国家标准,如GB14907 - 2002《钢结构防火涂料》等规定的标准进行检测,包括对不同类型防火涂料的厚度要求、耐火性能等方面的规定都是检测的依据内容。
- 检测机构的选择:如中国中钢检验检测可进行相关检测,其在全国各省市有办事处,可到现场检测。并且该机构可做的检测项目有耐火极限、耐火性能、隔热效率偏差、外观、耐湿热性、耐碱性、耐水性、涂层厚度、耐冻融循环性、初期干燥抗裂性、在容器中状态、干密度、抗压强度、粘结强度、抗振性、抗弯性、pH值等。
还没有评论,来说两句吧...
