摘要：本文介绍了轻型钢结构厂房的结构图，包括结构布局、材料选择、连接方式和设计要点。在结构布局方面，文章强调了合理的柱网布置和梁柱连接的重要性。在材料选择上，建议采用轻质、高强度的钢材，并考虑到成本效益。连接方式主要讨论了焊接和螺栓连接的优势与局限性。设计要点涉及确保结构的安全性、稳定性以及经济性。文章还提供了一些实际案例分析，以展示这些原则在实际应用中的效果。

钢结构厂房结构图概述

钢结构厂房是一种主要承重构件由钢材构成的建筑结构，它包括钢柱子、钢梁、钢结构基础、钢屋架（通常用于跨度较大的厂房）、钢屋盖等组成部分。钢结构厂房可以分为轻型和重型两种类型，它们在设计和用途上有所区别。轻型钢结构厂房通常适用于荷载较小的场合，而重型钢结构厂房则适用于荷载较大的工业建筑。

钢结构厂房结构图的内容

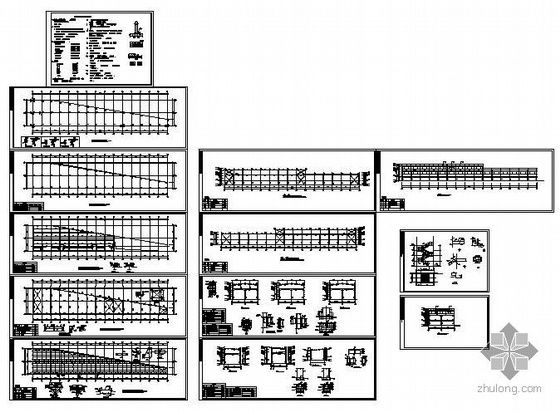

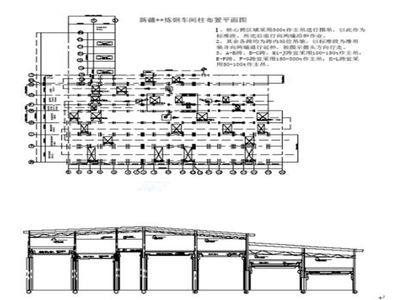

钢结构厂房的结构图通常包括以下几个方面的内容：

1. 建筑设计总说明：这部分内容会介绍建筑设计的基本信息，包括设计依据、建筑规模、建筑层数、建筑高度、建筑结构类型等。
2. 平面图：平面图展示了建筑的平面布局，包括各个房间的位置、尺寸、门窗位置等。
3. 立面图：立面图展示了建筑的外部轮廓和立面细节，包括墙体的高度、窗户的位置和大小等。
4. 屋顶平面图：屋顶平面图展示了屋顶的布局和构造，包括屋面的形状、排水系统、天窗位置等。
5. 建筑节点详图：节点详图展示了建筑中的一些重要节点的详细构造，如墙柱连接、屋面与墙体的连接等。
6. 基础平面图：基础平面图展示了建筑的基础布局和尺寸，包括基础的形式、尺寸、埋深等。
7. 基础详图：基础详图展示了基础的详细构造，包括基础的配筋、材料、施工要求等。
8. 钢结构设计总说明：这部分内容介绍了钢结构设计的基本信息，包括设计依据、材料选用、连接方式等。
9. 屋顶檩条布置图：檩条布置图展示了屋顶檩条的布置情况，包括檩条的间距、数量、支撑方式等。
10. 屋面结构布置图：屋面结构布置图展示了屋面结构的布置情况，包括屋面板的布置、支撑方式等。
11. 檩条布置图：檩条布置图展示了檩条的布置情况，包括檩条的间距、数量、支撑方式等。
12. GJ详图：GJ详图展示了钢构件的详细构造，包括构件的尺寸、材料、连接方式等。
13. 构件详图：构件详图展示了各个构件的详细构造，包括构件的尺寸、材料、连接方式等。

以上内容仅为钢结构厂房结构图的一部分，具体的结构图可能会根据设计要求和实际情况有所不同。如果您需要获取具体的钢结构厂房结构图，建议联系专业的建筑设计单位或相关的钢结构生产厂家。
