摘要：，粘钢加固是一种常用的结构补强技术，通过在现有混凝土结构上粘贴高强度的钢板来提高其承载力和耐久性。本文将详细介绍粘钢加固施工工艺的图片大全，包括准备工作、钢板的选择与安装、胶结剂的选用与施涂、以及最终的检查与验收等步骤。通过这些图片，读者可以直观地了解每一步的操作流程和技术要点，从而更好地掌握这项技术。

粘钢加固施工工艺图片大全

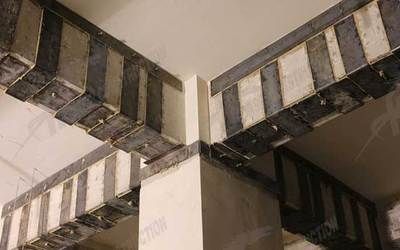

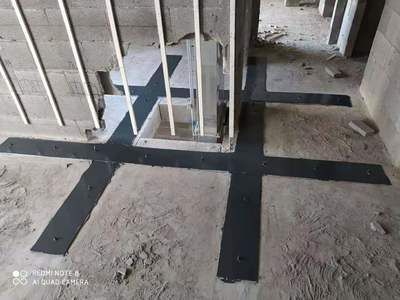

粘钢加固是一种常见的建筑加固方法，它通过使用结构胶将钢板粘贴到混凝土或砌体结构构件上，从而增强结构的承载能力。以下是粘钢加固施工工艺的详细步骤和相关的图片示例。

粘贴面处理

首先，需要对混凝土和钢板的粘贴面进行处理。混凝土面应凿除粉饰层、油垢和污物，然后用角磨机打磨除去1-2mm表层，并用找平胶修补平整。钢板粘贴面也需要用角磨机进行粗糙和除锈处理，直至打磨出现光泽。

加压固定及卸荷系统准备

在粘贴钢板之前，需要准备好加压固定及卸荷系统。根据实际情况和设计要求，卸荷步骤有时会被省略。加压固定系统用于确保钢板与混凝土之间有足够的接触压力，从而保证粘结效果。

胶粘剂配制

接下来，需要配制结构胶。将主剂A和固化剂B按照2:1的比例混合，用转数100-300转/分的搅拌器或手工搅拌，直至胶内无单组分颜色即可。在配制过程中应避免杂物混入容器，混合容器内不得有油污与水。

涂胶和粘贴

将配制好的结构胶用抹刀涂抹在处理后的钢材及处理好的混凝土表面，厚度在1-3mm左右，涂抹应中间厚边缘薄，涂抹均匀，需要焊接部位预留100mm点焊连接。然后将涂好结构胶的钢板按设计要求的在梁上、下位置粘贴，钢板粘贴好以后应立即拧紧螺栓，使胶体从钢板一侧边缘挤出为宜。

固化、卸加压固定系统检验维护

粘贴完成后，需要等待结构胶固化。根据施工规范和设计规范的要求，锚固区粘结面积不小于90%，非锚固区粘结面积不小于70%。在固化过程中，需要定期检查加压固定系统的状态，确保其正常工作。

注意事项

在粘钢加固施工过程中，需要注意以下几点：

1. 原材料检验：在进场之前进行全面的原材料检验，选择更加优质的产品。
2. 施工流程和模式：在施工之前了解相应的施工流程和模式，才能让这种粘钢加固后续执行更加稳固。
3. 混凝土养护：在进行粘钢加固施工前，加强做好粘贴部位混凝土的日常养护管理工作，将混凝土放置在大于50的环境中，充分保持混凝土的水分。

结论

粘钢加固施工工艺是一个系统的过程，需要严格按照上述步骤进行操作。虽然搜索结果中没有提供具体的图片，但通过文字描述，您可以清晰地了解到每个步骤的具体操作方法。如果您需要更多的视觉指导，建议咨询专业的加固公司或查阅相关的建筑加固书籍。
