钢结构屋架设计报告主要探讨了钢结构屋架在荷载作用下的力学行为和结构响应。本报告首先介绍了钢结构屋架的基本原理，包括其材料特性、受力机制以及常见的结构形式。通过一个具体的荷载计算案例，详细阐述了如何根据建筑功能、环境条件和安全要求等因素来确定屋架的设计荷载。，，报告中还讨论了荷载对屋架结构的影响，如应力分布、变形和稳定性问题，并提出了相应的设计准则和计算方法。报告还涉及了钢结构屋架的维护和检查工作，以确保其长期安全运行。报告总结了钢结构屋架设计的关键要点，强调了合理选择材料、精确计算荷载和严格执行设计规范的重要性。

以下是一份钢结构屋架设计报告的示例：

一、工程概况

1. 建筑用途与规模
   • 本钢结构屋架所应用的建筑为[具体建筑用途，如某车间等]，建筑长[X]m，跨度[X]m，柱距[X]m。例如，某车间长240m，跨度27m，柱距6m。
2. 荷载情况
   • 永久荷载
     • 包括屋面结构自重，如预应力钢筋混凝土大型屋面板（如1.56m预应力钢筋混凝土大型屋面板自重1.4kN/m2）、防水层（如毡三油加绿豆沙防水层0.4kN/m2）、找平层（如20mm厚水泥砂浆找平层0.4kN/m2）等。
   • 可变荷载
     • 屋面活荷载标准值，如0.70kN/m2。同时需要考虑可能的风荷载、雪荷载等，根据当地的气象条件确定。

二、结构选型

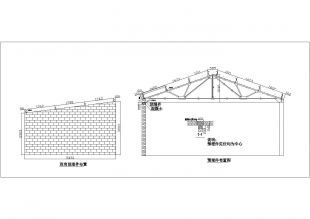

1. 屋架形式
   • 根据建筑的跨度、荷载等情况，选择梯形钢屋架。梯形钢屋架在大跨度建筑中具有较好的受力性能，其几何形状适合承受屋面荷载并将荷载传递到柱子上。例如，在跨度为27m的车间中，平坡梯形屋架是较为合适的选择。
2. 钢材选用
   • 钢材选用Q235B，这种钢材具有良好的强度和塑性性能，适用于一般的钢结构建筑。焊条采用E43型，与Q235B钢材相匹配，能够保证焊接质量。

三、荷载计算

1. 永久荷载设计值
   • 根据屋面各结构层的自重标准值，按照荷载规范进行组合计算，得出永久荷载设计值。例如，对于1.56m预应力钢筋混凝土大型屋面板自重1.4kN/m2、毡三油加绿豆沙防水层0.4kN/m2、20mm厚水泥砂浆找平层0.4kN/m2，其永久荷载设计值为各层自重标准值乘以相应的荷载分项系数后相加。
2. 可变荷载设计值
   • 屋面活荷载标准值为0.70kN/m2，根据荷载规范乘以相应的可变荷载分项系数得到可变荷载设计值。同时，对于风荷载和雪荷载，根据当地的气象资料，按照规范规定的计算方法确定其设计值，然后进行荷载组合。

四、截面选择

1. 上弦杆截面选择
   • 根据上弦杆所承受的内力（包括轴力、弯矩等），按照钢结构设计规范中的强度和稳定性要求进行计算。考虑到上弦杆在屋架结构中的重要性，需要保证其有足够的承载能力。通过计算不同截面形式和尺寸的杆件在荷载作用下的应力和变形情况，选择合适的截面。例如，可以从型钢表中选取合适的H型钢或工字钢等截面形式。
2. 下弦杆截面选择
   • 下弦杆主要承受拉力，根据其拉力设计值，按照强度要求选择截面。同样需要考虑杆件的长细比等稳定性因素，以确保下弦杆在受力过程中的安全性。
3. 腹杆截面选择
   • 腹杆包括斜腹杆和竖腹杆，根据其在屋架结构中的受力特点（主要为轴力），分别计算其内力，然后按照强度和稳定性要求选择合适的截面。

五、节点设计

1. 下弦节点设计
   • 下弦节点是屋架中杆件连接的关键部位。在设计下弦节点时，需要考虑杆件的连接方式（如焊接、螺栓连接等），保证节点处的传力明确、可靠。例如，对于焊接节点，需要确定焊缝的尺寸和形式，根据节点处的内力计算焊缝的强度是否满足要求。同时，要考虑节点板的尺寸和厚度，以保证节点的整体稳定性。
2. 上弦节点设计
   • 上弦节点除了要满足传力要求外，由于上弦杆可能承受较大的压力，还需要考虑节点处的局部稳定性。在设计上弦节点时，要合理布置杆件的连接位置，避免应力集中。对于采用螺栓连接的上弦节点，要确定螺栓的数量、直径和排列方式，保证螺栓连接的强度和紧密性。

六、支撑系统设计

1. 横向水平支撑
   • 根据厂房的长度、跨度和荷载情况设置横向水平支撑。例如，在长240m、跨度27m的车间中，设置五道上、下弦横向水平支撑。厂房两端的横向水平支撑设在第一柱间，其规格可能与中间柱间支撑有所不同。横向水平支撑的作用是提高屋架的侧向刚度，保证屋架在水平荷载作用下的稳定性。
2. 系杆设计
   • 在所有柱间的上弦平面设置刚性与柔性系杆，以保证安装时上弦杆的稳定。在各柱间下弦平面的跨中及端部设置柔性系杆，用于传递山墙风荷载等。系杆的截面选择要根据其受力情况确定，保证其能够有效地发挥作用。
3. 垂直支撑
   • 在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。垂直支撑的主要作用是保证屋架的竖向稳定性，将屋架在竖向荷载作用下的内力合理地传递到柱子上。

七、结构分析与计算

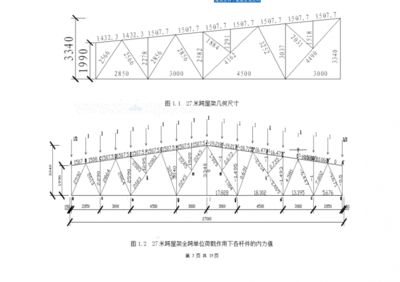

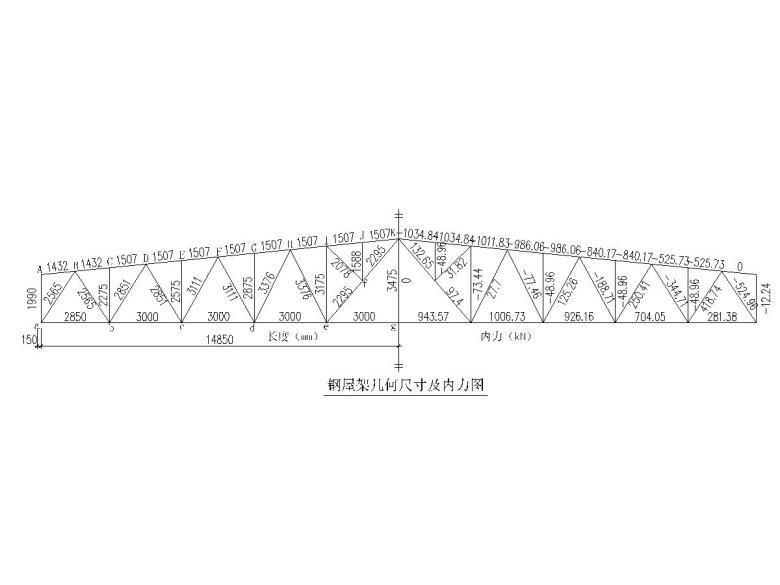

1. 内力分析
   • 采用结构力学的方法，如利用力法、位移法或矩阵位移法等，对屋架结构在各种荷载组合作用下的内力（轴力、弯矩、剪力等）进行计算。例如，对于简单的静定屋架结构，可以采用力法进行内力分析，得到各杆件在不同荷载工况下的内力值。
2. 应力与变形计算
   • 根据内力计算结果，按照钢结构设计规范中的计算公式，计算各杆件的应力（正应力、剪应力等），并与钢材的容许应力进行比较。同时，计算屋架结构在荷载作用下的变形（如挠度），确保变形值在规范允许的范围内。

八、施工要点

1. 构件制作
   • 钢结构屋架的构件制作应严格按照设计图纸和相关规范要求进行。对于杆件的切割、焊接、钻孔等加工工艺，要保证加工精度。例如，在焊接H型钢杆件时，要控制焊缝的质量，保证焊缝饱满、无缺陷。
2. 安装顺序
   • 在屋架安装时，要按照预先确定的安装顺序进行。一般先安装柱子，然后安装屋架。在安装屋架时，可以采用分单元组装后整体吊装的方法，也可以采用单件吊装、空中拼接的方法。在安装过程中，要注意保证屋架的垂直度和平面位置的准确性。
3. 质量控制
   • 建立完善的质量控制体系，对钢结构屋架的原材料、构件制作、安装等各个环节进行质量检查。例如，对钢材的质量进行检验，确保其符合设计要求的材质标准；对焊接质量进行无损检测，如采用超声波探伤、射线探伤等方法检测焊缝内部是否存在缺陷。

九、结论

1. 设计合理性
   • 通过对钢结构屋架的结构选型、荷载计算、截面选择、节点设计、支撑系统设计以及结构分析与计算等方面的工作，可以得出本设计在满足建筑功能要求的前提下，结构受力合理，能够保证屋架在各种荷载作用下的安全性和稳定性。
2. 施工可行性
   • 在施工要点中提出的构件制作、安装顺序和质量控制等措施，表明本钢结构屋架具有较好的施工可行性，能够在实际工程中顺利实施。
3. 经济性
   • 在保证结构安全和使用功能的基础上，通过合理的结构选型和材料选用，本钢结构屋架设计具有一定的经济性，可以有效控制工程成本。
