轻质泡沫混凝土的配比

萍乡加固设计公司2024-12-102阅读0评论

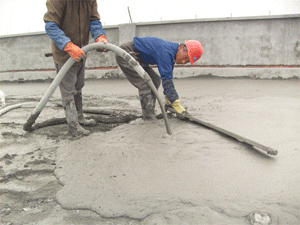

轻质泡沫混凝土是一种具有低密度和高绝热性能的建筑材料，广泛用于建筑、桥梁、管道等领域。其配比设计是保证材料性能的关键，以下是轻质泡沫混凝土的基本配比要求：，，1. 水灰比：轻质泡沫混凝土的水灰比通常在0.25-0.4之间，具体比例取决于所需密度和强度等级。水灰比例过高会导致材料密实度不足，影响其性能；而过低则会影响材料的流动性和可塑性。，，2. 水泥用量：根据设计要求，选择合适的水泥品种和掺合料，确保水泥与骨料充分混合，形成均匀的泡沫结构。，，3. 发泡剂用量：发泡剂是轻质泡沫混凝土中的关键成分，其用量直接影响材料的密度和孔隙率。根据设计要求，合理选择发泡剂的种类和掺量，以达到预期的密度和性能指标。，，4. 骨料种类和级配：骨料的选择对轻质泡沫混凝土的性能有很大影响。常用的骨料包括砂、石子、矿渣等，通过调整骨料的种类和级配，可以改善材料的力学性能、耐久性和抗渗性等。，，5. 外加剂的使用：为了提高轻质泡沫混凝土的性能，可以添加适量的外加剂，如减水剂、引气剂、防水剂等，以优化材料的密度、孔隙率、抗压强度等性能指标。

轻质泡沫混凝土配比相关因素

一、水泥配比

一般情况：在一般情况下，水泥的用量要占干物料总量的50% - 100%，50%应是其常温养护的最低极限用量。现场浇筑时，水泥配比量应占干物料总量的80%以上。对于600kg/m3以下密度常温泡沫混凝土，水泥的配比量也不能低于物料总量70%；当密度在400kg/m3以下时，其常温配比量应约占干物料总量的90%以上，最好100%。同时水泥配比量设计，还应考虑以下几个因素：
- 水泥的品种：早期和后期强度均高的水泥品种（如双快硅酸盐水泥）可适当降低配比量，后期强度低或早期强度低的水泥品种应提高水泥配比量。
- 水泥的质量状况：大厂新型干法回转窑水泥，配比量可适当降低，而小厂立窑水泥或混合材掺量大的水泥应适当提高配比量。
- 产品的密度和强度要求：低密度或强度要求较高的应提高水泥配比量，高密度或强度要求较低的可降低水泥配比量。
- 初养温度：在浇注（浇筑）后的初养温度较低（25℃）。若采用蒸养或蒸压，还强以再降低水泥的配比量。
- 活性微集料（掺合料）的品种和活性：采用高活性的微集料，可降低水泥配比量（如超细矿渣），而采用低活性的微集料（如二级粉煤灰），可提高水泥的配比量。

二、活性微集料配比

常温或低温养护：在常温特别是低温养护时，配方中应不设计或少设计活性微集料，因为它影响料浆的初凝，若用量较大时，可能会造成塌模。
夏季常温生产：高配比量约为水泥的30%。
蒸养时：高配比量约为水泥量的60%；其配比量与活性微集料的品种有关，当采用矿渣粉时，可取高值；当采用一级粉煤灰时，可取中间值；当采用二级粉煤灰时，可取低值。当它与高效减剂双掺时，也可适当增量。泡沫混凝土施工一般不适宜大掺量活性微集料，因它多为常温施工，影响料浆浇筑稳定性的其它因素也较多。因而它的活性微集料大掺量应设计在水泥量的20%以下。

三、轻集料配比

吸水率方面：轻集料的特点是孔隙率高因而大多数吸水率较高，另外密度低，单位重量体积大。因而其加入量对产品的吸水率，密度影响大，对热导率的影响也很大。不能对产品的吸水率有太大的不良影响。选用那些低吸水率的轻集料（如废聚苯颗粒），不使用那些高吸水率的轻集料（如膨胀珍珠岩）。当轻集料的吸水率较高时，应降低其配比量，或对其进行憎水封闭预处理。
密度方面：应能最大限度地降低产品的密度。在选用轻集料时，应以相对密度更低的为优。
