钢结构连接螺栓是建筑和工程中不可或缺的部分，它们确保了结构的稳定性和安全性。我们将介绍钢结构连接螺栓的示意图以及如何进行图解教程。我们需要理解螺栓连接的基本概念，包括螺栓的类型、规格和连接方式。我们将展示一个钢结构螺栓连接的示意图，包括螺栓的布置、连接点的位置以及连接件的结构。我们将提供一个简单的图解教程，教大家如何绘制钢结构螺栓连接示意图。通过这个教程，你将能够掌握钢结构连接螺栓的绘制技巧，并在实际工作中运用自如。

钢结构连接螺栓示意图概述

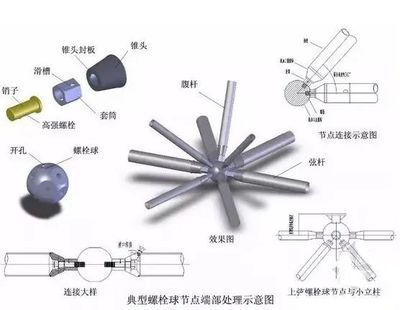

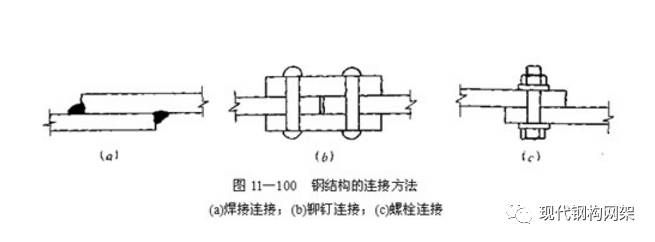

钢结构连接螺栓是用于连接钢结构构件的重要部件，它们通过螺栓、螺母和垫圈的组合，确保钢结构的整体稳定性和安全性。以下是几种常见的钢结构连接螺栓及其示意图的详细解释。

普通螺栓连接

普通螺栓连接是钢结构中最基本的连接方式之一，它包括粗制螺栓连接和精制螺栓连接。普通螺栓按照形式可分为六角头螺栓、双头螺栓、沉头螺栓等。在钢结构中，除非有特殊说明，一般使用的即为普通粗制C级螺栓。

高强度螺栓连接

高强度螺栓连接包括摩擦型高强螺栓连接和承压型高强度螺栓连接。摩擦型高强螺栓连接依靠螺栓紧固压力使连接板层贴紧后在钢板接触表面产生的摩擦力来传递外力。承压型高强度螺栓连接则是使构件间产生的摩擦力和螺栓中心轴剪切力与构件的承压力同时作用来传递应力。

大六角高强螺栓

大六角高强螺栓由一个高强度螺栓、一个螺母和两个垫圈组成高强度螺栓连接副。在施工时，先用粗制螺栓将结构临时固定，待结构安装找正后，再从螺栓群中部开始逐个将粗制螺栓换上高强度螺栓并进行初拧，初拧后再顺次进行复拧和终拧。

扭剪型高强螺栓

扭剪型高强螺栓是大六角高强螺栓的改进型，更适合于施工。扭剪型高强螺栓由一个螺栓、一个螺母和一个垫圈组成。它的特点是不需要计算扭矩，扭矩容易保证，可以避免出现因计算错误或用普通扳手代替扭矩扳手从而无法保证终拧扭矩的现象。

结论

钢结构连接螺栓的种类多样，每种螺栓都有其特定的应用场景和优势。在选择和使用时，需要根据具体的工程要求和结构特点来决定。通过合理的螺栓连接，可以确保钢结构的安全性和稳定性，延长结构的使用寿命。
