钢结构楼承板栓钉施工

摘要：本文探讨了钢结构楼承板栓钉施工技术。首先介绍了钢结构楼承板及其在现代建筑中的应用，随后详细阐述了栓钉施工的基本原理和工艺流程。文中指出，栓钉施工是确保楼承板与钢梁可靠连接的关键步骤，涉及到栓钉的选择、安装位置的确定以及施工过程中的质量控制。通过案例分析，展示了不同类型栓钉在实际应用中的优缺点，并提出了优化措施。总结了栓钉施工的技术要点，为工程实践提供了参考。

钢结构楼承板栓钉施工

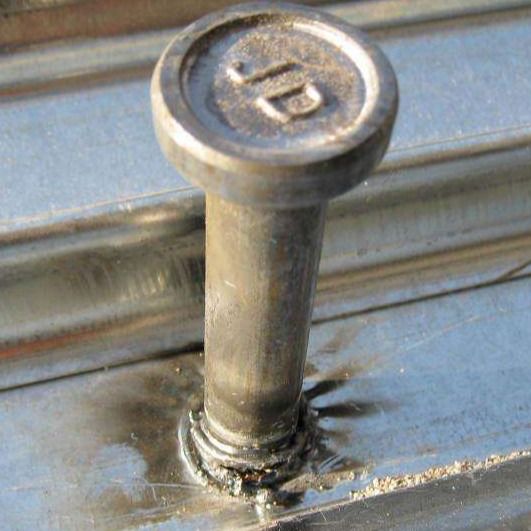

1. 栓钉的作用

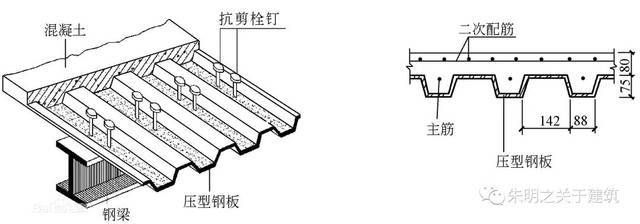

栓钉在钢结构楼承板施工中起到关键的连接作用，主要功能包括：

• 抗剪连接：栓钉作为组合梁的抗剪连接件，主要依靠栓杆抗剪来承受剪力。
• 抵抗掀起力：栓钉的圆头部分可以抵抗掀起力，确保楼承板与钢梁之间的稳定连接。

2. 栓钉的规格

根据不同的工程需求，栓钉的规格有所不同：

• 公称直径：通常为10~25mm。
• 焊接前总长度：一般为40~300mm。

3. 施工工具

栓钉焊接需要专业的工具，主要包括：

• 拉弧型栓钉焊机：如YD-200LS型号。
• 焊枪：如YS-223G型号。
• 去氧弧耐热陶瓷座圈（栓钉磁环）：用于保护电弧和熔化金属。

4. 施工步骤

栓钉焊接的具体步骤如下：

1. 准备工作：
   • 弹线：在铺板区弹出钢梁的中心线，作为铺设楼承板固定位置的控制线。
   • 清理：确保钢梁顶面清洁，无潮湿和未干的油漆。
2. 吊运：
   • 分类堆放：将楼承板按安装顺序叠放整齐，避免变形。
   • 吊装：使用软吊索或在钢丝绳与板接触的转角处加胶皮，防止损伤楼承板。
3. 安装：
   • 铺设：从钢梁己弹出的起铺线开始，沿铺设方向单块就位，调整板缝。
   • 焊接：每一片压型钢板双侧沟底均需以16mm直径的焊钉与钢梁固定，焊点的平均最大间距为200mm。
4. 焊接检查：
   • 锤击检查：主要以锤击为主，外观表面检查为辅。
   • 弯曲检查：按每天产量取其中的1/500进行弯曲检查，焊缝处无断裂视为合格。

5. 注意事项

• 焊接电流：焊接电流过大可能导致压型钢板烧穿，需注意调整。
• 环境条件：风速大于6m/s（4级风）时禁止施工，以防压型钢板被大风刮起。
• 切割：现场所需压型钢板的切割工作应使用等离子切割机，避免破坏钢板表面镀层。

6. 质量控制

• 焊点质量：确保焊点均匀、牢固，无裂纹。
• 焊缝检查：定期进行焊缝检查，发现问题及时处理。
• 施工记录：详细记录每一步施工过程，确保施工质量和安全。

通过以上步骤和注意事项，可以确保钢结构楼承板栓钉施工的质量和安全性，从而提高整个钢结构建筑的稳定性和耐久性。
