螺旋楼梯平面图是一种用于展示螺旋楼梯设计细节的视觉工具。绘制螺旋楼梯平面图的基本步骤包括确定楼梯的起点和终点，测量楼梯的高度、宽度和倾斜角度，以及绘制楼梯的每一级台阶。在设计螺旋楼梯时，应注意保持楼梯的整体美观性和实用性，确保楼梯的坡度适中，以便于行走。还需要考虑楼梯的照明和通风条件，以确保使用者的安全和舒适。在绘制螺旋楼梯平面图时，还需要注意一些细节问题，例如楼梯的转角处理、扶手的设计以及楼梯与空间的关系等。螺旋楼梯平面图是一种重要的设计工具，可以帮助设计师更好地理解和展示螺旋楼梯的设计要求和效果。

螺旋楼梯平面图

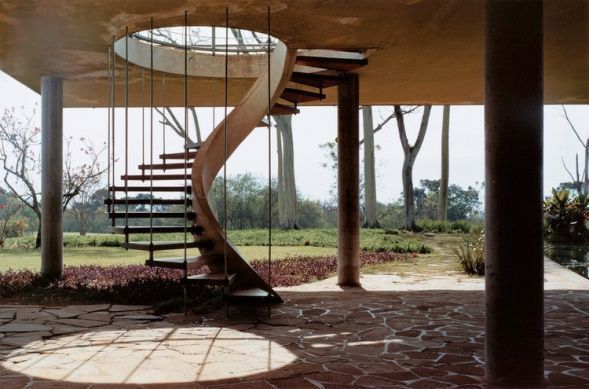

螺旋楼梯因其独特的外观和节省空间的特点，在建筑设计中越来越受欢迎。以下是关于螺旋楼梯平面图的一些详细信息。

绘制螺旋楼梯平面图的步骤

螺旋楼梯平面图的绘制涉及到几个关键步骤，这些步骤可以帮助设计师精确地创建出符合实际需求的楼梯平面图。以下是根据搜索结果总结的绘制步骤：

1. 找圆心：首先，需要找到螺旋楼梯的圆心。这可以通过偏移命令来实现，即偏移中心线，使两条中心线偏移后十字相交，交点即为圆心。
2. 绘制外圆和内圆：接下来，采用圆心半径方法绘制外圆和内圆。外圆的半径通常较大，例如1330mm和1380mm；内圆的半径较小，如330mm和380mm。也可以通过偏移方式绘制内圆。
3. 绘制斜线：然后，需要绘制斜线，采用起始边设置为东边，正方向为逆时针，斜线绘制方法绘制角度为-76度和-194度的两斜线。
4. 修剪圆：使用修剪命令修剪内圆和外圆，以便后续步骤的操作。
5. 定数等分：将修剪后的所有内外圆定数等分成9等分，这一步骤对于形成踏步至关重要。
6. 显示节点：选择菜单“格式”/“点样式”，将点设置为眼睛可见的点，以便于下一步的操作。
7. 使用节点：在CAD状态栏下的对象捕捉中右键，点击设置，勾选节点复选框。如果不勾选，则不能选中这9个节点。
8. 形成踏步：最后，用直线对应连接内圆和外圆上的9个点形成踏步即可。

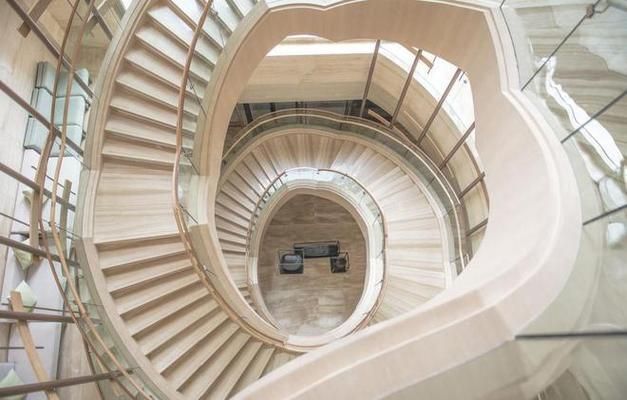

螺旋楼梯平面图的设计要点

在设计螺旋楼梯平面图时，还需要考虑以下几个要点：

• 尺寸标准：楼梯的最高一级踏步到天花板的高度应高于1.8米，踏板长度应小于1200mm。台阶的高度通常在20-30厘米之间，最高的一级踏步可以到天花板的高度，需要有个不低于两米的净空，最低的则应不低于1.8米。
• 栏杆和扶手：两根栏杆中心距离以8cm为宜，不大于12.5厘米，扶手高度到腰部的位置，大概85-90厘米，扶手直径以5.5厘米为佳。
• 中柱旋转式楼梯：这种楼梯比较节省空间，如果空间比较小的话，旋转楼梯的洞口尺寸最小可以开到13001300MM，或者14001100MM。由于只有一个中心的受力点，在外侧行走时，踏步板可能会处于上下晃动的状态。

螺旋楼梯平面图的下载资源

如果您正在寻找螺旋楼梯平面图的CAD文件，以下是一些相关的下载资源：

• 某某建筑螺旋楼梯平面图CAD图，含平面图，大样图等。
• 现代时尚即美观有节约空间的螺旋盘梯楼梯图，因地制宜仅供参考。
• 某三跑楼梯CAD设计平面图，资料内容包括:平面图，立面图等。
• 某别墅螺旋楼梯平面剖面图(CAD)，其包含的内容为平面图，螺旋楼梯A剖面图，螺旋楼梯B剖面图1:50等内容，设计详实规范，可供下载参考。
• 旋转楼梯平面图和节点cad图纸，其包括楼梯平台支撑布置图、一层楼梯间缓台平面图等内容，具有下载参考价值。

以上信息提供了螺旋楼梯平面图的基本绘制方法、设计要点以及相关的下载资源。希望这些信息能够帮助您更好地理解和设计螺旋楼梯平面图。
