桁架造型搭建

一、桁架类型与材料选择

• 桁架类型
  • 三角桁架：由三根边构成稳定的三角形框架结构，是常见的桁架类型，稳定性较好，可用于多种场景，如小型建筑结构、装饰性造型等。在搭建一些有角度要求的造型时，三角桁架能提供很好的基础框架。例如在搭建屋顶造型或者一些独立的三角形装饰结构时会经常用到。
  • 斜交桁架：由斜交的多根边构成，适用于多种不同跨度的建筑项目。这种桁架在造型上更加灵活，可以根据设计需求构建出不同的形状，常用于一些创意性的建筑外观或者大型展示结构中，可满足特殊的空间造型需求。
  • 空间桁架：由三维构成的空间框架结构，可用于建造大型建筑物、桥梁及停车场等。在构建复杂的立体造型，如大型的艺术装置、独特的建筑外立面等方面有很大优势，能够实现多维度的空间造型效果。
• 材料选择
  • 金属材料
    • 铝合金：轻便、耐用，常用于舞台桁架等需要经常搬运和搭建的场景。如舞台桁架采用铝合金材料制作，具有轻巧、便于搬运的特点，能够快速搭建，而且在设计和制作过程中经过严格的计算和测试，能够承受较大的荷载，并保持结构的稳定性，还具有耐腐蚀性能强的特点，可在长期使用中保持良好的状态。
    • 钢材：强度高，适合用于大型、永久性的桁架结构，如桥梁、大型建筑的桁架支撑等。在一些对承重要求极高的桁架造型中，钢材是比较理想的材料选择。
  • 木料：也可用于制作桁架，在一些对外观有特殊要求，如复古风格、自然风格的造型搭建中可以使用。不过木料制作的桁架在强度和耐久性方面相对金属材料可能会弱一些。

二、桁架造型搭建基本步骤

1. 设计规划阶段
   • 确定造型和尺寸：根据使用目的、场地空间和承载要求等确定桁架的造型，例如是三角形、矩形还是更复杂的曲线造型等，并确定其具体的尺寸大小。这一步需要综合考虑美学、功能和结构稳定性等多方面因素。
   • 进行受力分析：针对确定好的造型和尺寸，进行桁架的受力分析，计算出各个杆件所需要承受的力，以确保选择合适的材料和杆件规格。不同的造型和负载分布会导致杆件受力情况不同，例如在悬臂结构的桁架造型中，端部杆件受力较大，需要特殊设计和选材。
   • 绘制图纸：将设计好的桁架造型详细地绘制在图纸上，标注出各个杆件的长度、连接点位置、角度等信息，为后续的搭建提供精确的指导。
2. 场地准备
   • 清理和平整：清理搭建场地内的杂物，确保场地平整。如果场地存在较大的坡度或者坑洼，需要进行填平或者垫高处理，以保证桁架搭建后的稳定性。
   • 标记定位点：根据桁架的设计图纸，在场地地面上标记出桁架各个立柱、底座等关键部件的位置，确保搭建位置准确无误。
3. 搭建过程
   • 基础部件安装
     • 安装底座和立柱：将桁架的底座按照标记的位置摆放好，并调节底座的支撑腿，使底座处于水平状态。然后将立柱安装在底座上，固定牢固，确保立柱垂直于地面。
     • 连接反头（如果有）：把反头用螺丝固定在底座上，反头在桁架结构中起到连接不同部件的作用。
   • 框架组装
     • 组装横梁：在地面上先将横梁连接好，然后将横梁的两端与相应的部件（如立柱上的方套等）对接好。对于复杂造型的桁架，可能需要根据设计要求将横梁弯曲或者拼接成特定的形状。
     • 构建框架结构：将组装好的横梁和立柱等部件逐步连接起来，形成桁架的基本框架结构。按照设计的造型，不断添加杆件并进行连接，注意保持各个杆件的连接紧密和角度准确。
   • 安装斜支撑（如果有）：在框架结构搭建到一定程度后，安装斜支撑以增强桁架的稳定性。将斜支撑的一端与立柱拧紧，另一端与底座的横支撑拧紧。
   • 提升和调整
     • 使用吊挂葫芦（如果有）：如果桁架较高，可能需要使用吊挂葫芦来提升横梁等部件。将吊挂葫芦与相应的部件连接好，多人一起操作吊挂葫芦，慢慢将横梁提升到预定高度。
     • 调整水平和垂直度：在搭建过程中，不断使用水平仪、铅垂线等工具检查桁架的水平度和垂直度，并进行调整，确保整个桁架造型符合设计要求。
4. 设备安装和后期检查
   • 设备安装：如果桁架是用于舞台、展示等场景，在桁架搭建完成后，可以在横梁上面安装灯光、音响设备或者展示物品等。
   • 全面检查：对搭建好的桁架造型进行全面的检查，检查各个杆件的连接是否牢固，焊点（如果是焊接连接）是否可靠，螺栓是否拧紧等；同时检查桁架整体的稳定性，是否存在晃动或者变形等情况；还要检查表面涂层（如果有）是否完好，有无破损或者腐蚀等问题。

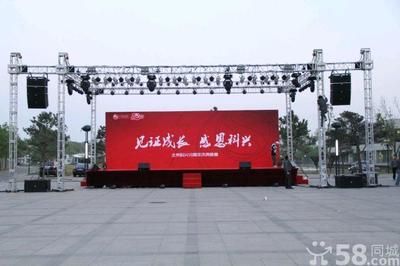

三、桁架造型搭建实例（以铝合金舞台桁架为例）

• 准备工作

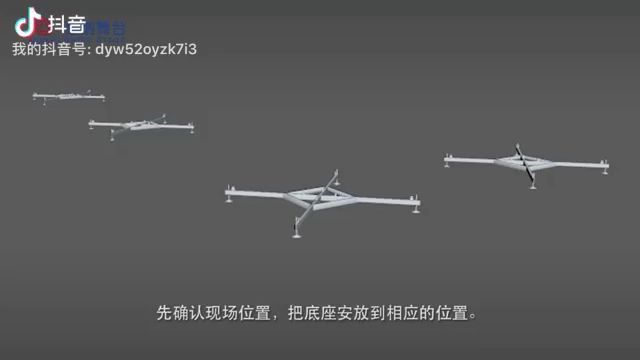

  • 先在地上大致的位置摆好四个底座，调节好下面的支腿，使之在一个水平面。这一步是为了给后续的搭建提供一个稳定的基础，防止因为底座不平而导致整个桁架结构不稳定。
  • 在四个角上的底座的外侧插入斜支撑底下的部分，提前插入斜支撑有助于在后续搭建过程中逐步增强结构的稳定性。
• 主体搭建
  • 把反头用螺丝固定在底座上，反头架子安装在底座上后，就可以开始构建其他部件与底座的连接关系。
  • 在反头上套好方套，方套为后续连接横梁等部件提供接口。
  • 把横梁在地面上连接起来，将横梁的两端和两侧的两个方套对接好，此时横梁部分在地面上都组装完毕。这样在地面上完成横梁的组装，可以更方便地控制组装的精度和效率。
  • 把立柱桁架平躺着连接好，然后把其中一端拧在反头上，另一端拧上横担，同时把吊挂葫芦和横担链接好，葫芦的作用是用来提升下面的横梁桁架。这一步需要注意各个部件连接的牢固性，特别是吊挂葫芦的连接，它关系到后续提升横梁的安全性。
  • 多个人一起把立柱桁架慢慢竖起来，注意不要用力太大把立柱推到，然后固定好反头上面的螺丝。在竖起立柱的过程中，人员之间要配合好，保证立柱能够平稳地竖起并固定。
  • 立柱竖起后，把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁。
  • 每人负责一个立柱一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置，这个过程需要同步操作，确保横梁能够平稳上升。
  • 在横梁上面装好灯光音响设备（如果是舞台桁架）。
  • 每人负责一个立柱在一起拽动吊挂葫芦到预定高度停止。
  • 把斜支撑的一端和立柱拧紧，另外一端和底座的横支撑拧紧，这样铝合金架就搭建完成了。这一步是对整个桁架结构稳定性的进一步加强，确保桁架能够承受预期的负载。
