幕墙钢结构图纸的看法（如何检查幕墙钢结构图纸的安全性）

幕墙钢结构图纸是建筑项目中极为关键的文件，其准确性和安全性直接影响到整个工程的质量和安全。为确保幕墙钢结构图纸的安全性，必须进行严格的检查流程。应从图纸设计本身入手，审查其是否遵循了相关的国家标准和行业规范，包括材料选择、构件尺寸、连接方式等。对图纸中的结构细节进行详细分析，确保所有计算和设计均基于准确数据。还应检查图纸中是否存在任何潜在的错误或疏漏，如标注不清晰、尺寸标注不一致等。在检查过程中，可以利用专业软件进行三维模拟，以直观地检查各构件之间的相对位置和连接情况。通过与现场实际施工情况的对比，验证图纸的准确性和实用性。只有通过这些综合措施，才能确保幕墙钢结构图纸的安全性，为后续的工程施工打下坚实的基础。

幕墙钢结构图纸的看法

幕墙钢结构图纸是建筑设计和施工中的重要组成部分，它不仅涉及到美学设计，还关系到建筑的安全性和功能性。以下是几个关键点，帮助你更好地理解和看待幕墙钢结构图纸：

1. 基本构成

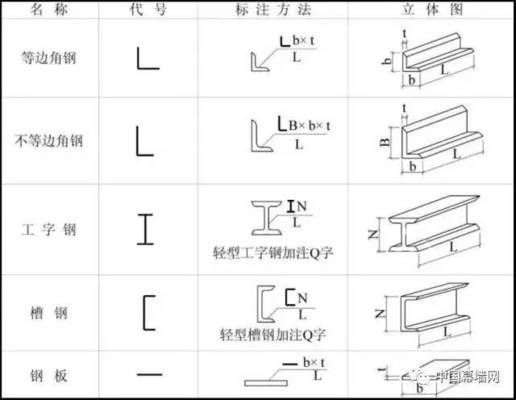

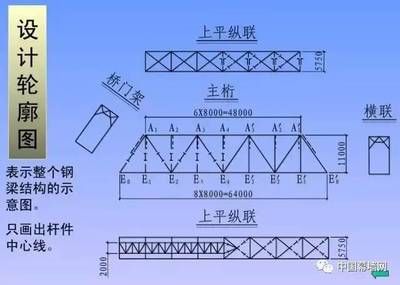

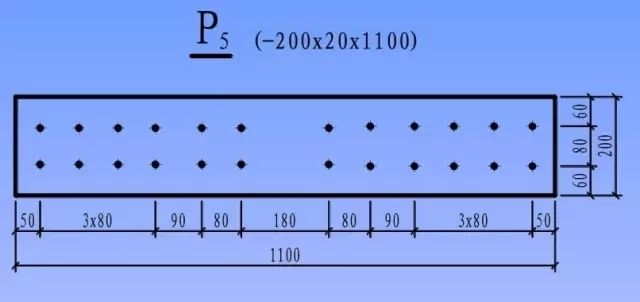

• 三视图：包括正视图、侧视图和俯视图。这些视图提供了从不同角度观察结构的方式，有助于全面理解建筑的几何形态。

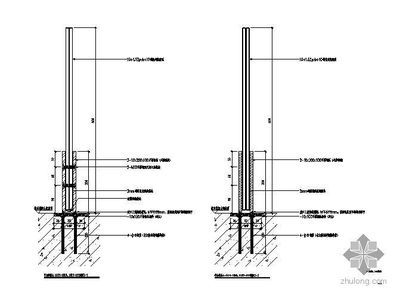

• 剖面图：通过剖切建筑，展示内部结构和层次，帮助理解各个部件之间的关系。

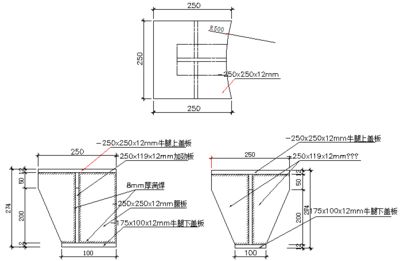

• 节点详图：详细展示了连接节点的具体构造，确保每个连接点都符合设计要求。]

2. 符号和标注

• 剖面符号和断面符号：剖面符号表示从某个位置剖开看到的断面及断面后方的其他东西，而断面符号仅表示从某个位置剖开看到的断面。
• 焊缝符号：用于表示焊缝的类型、位置和尺寸，确保焊接工艺的正确实施。]

3. 设计深度

• 预埋件设计：预埋件的设计必须详细，包括三维图示、锚栓埋置深度和拉拔试验数据等，确保其安全可靠。
• 节点设计：节点图和杆件图必须详细，包括通用节点图和特殊节点图，确保每个连接点都能承受预期的荷载。]

4. 技术问题

• 结构安全：设计中常见的技术问题包括幕墙与主体结构连接的可靠性、立柱和横梁的连接方式、焊缝的质量等。这些问题直接影响到建筑的安全性。
• 材料选择：选用合适的材料，如硅酮结构密封胶和耐候密封胶，确保材料的性能和耐久性。

5. 施工指导

• 施工图的详细性：施工图应包含平面图、立面图、剖面图和节点详图，确保施工人员能够准确理解设计意图。
• 施工顺序：图纸中应明确施工顺序和步骤，避免施工过程中的混乱和错误。

6. 合规性和标准

• 国家工程建设标准：设计应符合国家工程建设标准的强制性条文，如预埋件的设计要求、幕墙的风压性能等。
• 材料检测：设计图纸中应明确材料的检测要求，确保所用材料符合标准。

总结

幕墙钢结构图纸是建筑设计和施工的重要工具，它不仅需要详细、准确，还需要符合国家和行业的标准。通过深入理解图纸的基本构成、符号标注、设计深度和技术问题，可以更好地确保建筑的安全性和功能性。同时，详细的施工指导和合规性要求也是确保项目顺利进行的关键。]

希望这些内容能帮助你更好地理解和看待幕墙钢结构图纸。
