在钢结构屋架设计领域，创新思路是提升建筑性能和效率的关键。通过采用先进的设计理念和技术，可以有效优化结构布局、增强材料利用效率以及提高施工速度和质量。使用计算机辅助设计（CAD）工具进行模拟分析，可以预测并优化屋架的受力状态，确保设计的可靠性。结合现代材料科学，如高性能合金钢或复合材料，可提供更轻、更强、更耐腐蚀的屋架结构。智能化技术的应用，如物联网传感器和机器学习算法，能够实时监控结构健康状态，实现预警和故障诊断。这些创新方法不仅提高了设计的准确性和灵活性，也为未来的可持续发展提供了有力支持。

一、钢结构屋架设计概述

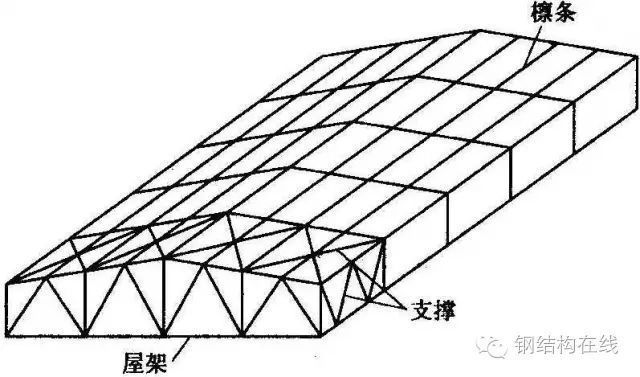

• 结构形式与基本参数
  • 在钢结构屋架设计中，结构形式多样，例如常见的有钢筋混凝土柱搭配钢结构屋架。屋面坡度通常表示为$i = L/10$（$L$为屋架跨度），地区计算温度、有无侵蚀性介质等环境因素也对设计有影响，像地区计算温度高于$-20^{\circ}C$且无侵蚀性介质的情况，设计会有相应的考量。屋架下弦标高也为设计中的一个重要参数，如$18m$的下弦标高等$1$。
• 屋架形式与荷载
  • 屋架形式有多种，如三角形、梯形、弧形等，其选择依据跨度、荷载、支座条件等因素而定。对于大跨度或复杂屋盖，还会采用空间结构形式如网架、网壳等。荷载方面，包含屋架及支撑自重（按经验公式$q = + 0.011L$，$L$为屋架跨度，单位$m$，$q$为屋架及支撑自重，单位$kN/m^{2}$）、屋面活荷载（施工活荷载与雪荷载不同时考虑，取两者较大值）、积灰荷载（如$0.7kN/m^{2}$）以及屋面各构造层的荷载标准值等1$$$$2。

二、材料与连接方式

• 钢材与焊条
  • 常用的钢材为Q345钢，焊条为E50型。这些材料的选择要考虑屋架的受力情况、使用环境等因素，确保结构的安全性和耐久性$1$。
• 连接方式
  • 焊接连接：具有构造简单、传力直接等优点，但存在残余应力和变形问题。
  • 螺栓连接：装拆方便、便于检修，但成本较高。施工方法需要根据现场条件、工期要求和经济效益等因素综合考虑。对于重要节点或复杂连接形式，应进行专门设计和施工验算$2$。

三、屋架杆件设计

• 上弦杆件
  • 整个上弦不改变截面时按最大内力计算。例如先假定长细比$\lambda = 60$，对于双角$T$形钢，绕$x$、$y$轴失稳时属于类$b$截面，通过查附表得到相关系数（如$\psi_{x}$等），进而计算出需要的截面几何量（如截面面积$A$等），并且要考虑填板的放置，如每个节间放一块（满足$l_{1}$范围内不少于两块）$1$。
• 下弦杆件
  • 下弦不改变截面按最大内力计算时，例如$N_{max}=505.06kN$的情况，已知$lox = 300cm$，$loy = 900cm$等参数，计算所需的截面几何量，然后根据附表选用合适的钢材型号（如$2L75×7$），同时也要考虑填板的放置$1$。
• 腹杆设计
  • 以腹杆$Bc$为例，已知内力$N$以及$lox$、$loy$等参数，计算需要的截面几何量，再根据计算结果从附表中选用合适的钢材型号（如$2L63×4$），确定填板的放置数量和要求$1$。

四、稳定性验算与支撑系统

• 稳定性验算
  • 整体稳定性验算方法
    • 有限元分析法：利用有限元软件对钢屋架进行整体稳定性分析，模拟不同工况下的受力情况。
    • 极限状态设计法：根据钢屋架的结构形式和荷载特点，确定其极限状态，进而进行整体稳定性验算。
    • 试验验证法：通过实际加载试验，验证钢屋架的整体稳定性是否满足设计要求$2$。
  • 局部稳定性：对于一些杆件，因截面无孔眼削弱或为轧制钢翼缘和腹板等情况，可不验算局部稳定，但要根据具体的结构形式和受力情况进行判断$1$。

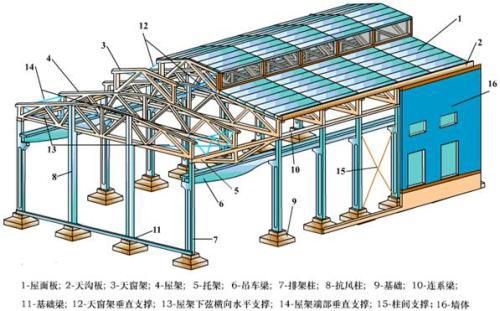

• 支撑系统
  • 支撑系统应保证屋架整体稳定性和局部稳定性，防止失稳破坏。根据屋架形式和荷载特点，合理设置垂直支撑、水平支撑和系杆等。同时可以优化支撑系统布置，减少用钢量，提高经济效益$2$。

五、节点设计

• 节点类型
  • 节点类型包括刚接节点、铰接节点和半刚性节点等。铰接节点适用于只传递剪力和轴力的场合，如檩条与屋架连接处；刚接节点适用于需要传递弯矩的场合，如梁与柱连接处；半刚性节点介于刚接和铰接之间，具有一定转动能力，适用于某些特殊场合$2$。
• 节点设计要求
  • 节点设计要根据受力特点和施工要求选择合适的节点类型，并且对于重要节点或复杂连接形式，应进行专门设计和施工验算$2$。
