桁架设计需考虑结构稳定性、材料强度及经济性。设计前需分析载荷类型和大小，确定支撑方式，并选择合适材料如钢或铝。设计时需计算各杆件长度、截面尺寸及连接方式，确保整体结构符合力学原理。还需注意制造与安装的可行性，以及后期维护成本。合理设计桁架能提高承载力、刚度和稳定性，降低维护难度，延长使用寿命。

建筑桁架合理设计的原则

一、明确设计目标与要求

桁架设计首先要满足建筑的使用和功能需求，明确结构的强度、稳定性、刚度和耐久性等要求，同时兼顾建筑造型、空间和美观等因素，使设计符合实际需求。

二、合理选取材料

• 考虑材料特性：常见材料有钢材、木材和混凝土等。要充分考虑材料的强度、耐久性、施工可行性以及经济性等因素来选择合适的材料用于桁架设计。

三、优化节点设计

• 节点功能与连接方式：节点是桁架结构的关键部分，起连接杆件和传递荷载的作用。应根据杆件连接方式及受力情况，采用适当的节点形式和连接方法，如焊接、螺栓连接等。
• 保证节点性能：要保证节点的刚性和可靠性，防止节点发生变形和松动，从而提高结构的整体刚度和稳定性。

四、合理布置荷载路径

• 均匀分散荷载：荷载传递路径应合理布置，使荷载能够均匀分散和传递，避免荷载集中或引起局部应力过大。
• 特殊结构的荷载考虑：对于大跨度的桁架结构，还应考虑荷载在横向和纵向的分布以及侧向位移的限制。

五、考虑施工和维护

• 施工因素：在设计过程中需要考虑施工的可行性、难易程度以及施工过程中的安全性等因素。
• 维护因素：要考虑桁架结构的维护和检修，以便日后对结构进行必要的维护和修复工作。

不同类型桁架的特殊设计要点

一、木结构桁架

• 高跨比：桁架跨度中央的高度h与跨度l的比值称为高跨比。应保证桁架具有足够的刚度，不同外形的木桁架、钢木桁架高跨比有最小限值要求，符合要求则不必再核算其挠度。
• 预起拱度：为消除桁架可见的挠度，木桁架或钢木桁架在制造时应预先向上起拱，起拱度通常取为桁架跨度的1/200。
• 节间划分：根据荷载、跨度及所用木材强度设计值的大小进行节间划分，要充分利用上弦的承载能力，避免因节间划分不当增加桁架挠度或制造工作量。对于无下弦荷载的钢木桁架，应尽量扩大下弦节间长度，减少下弦节点数。
• 桁架自重：桁架自重可按经验公式估算，且由于桁架自重在全部荷载中所占比率小，设计完毕后若实际自重与估算自重略有出入，一般不必重算。同时要根据荷载情况合理考虑桁架自重的分配方式。
• 荷载组合：求桁架杆件内力时，恒荷载按全跨分布，要考虑不同活荷载作用下杆件内力的变化情况，屋面活荷载与雪荷载取二者较大者与恒荷载进行组合。
• 内力计算：可假定节点为铰接，将荷载集中于各个节点上计算各杆件轴向力，节间荷载对上弦杆引起的弯矩在选择杆件截面时再考虑。
• 压杆计算长度：在结构平面内，弦杆及腹杆取节点中心间的距离；在结构平面外，上弦取锚固檩条间的距离，腹杆取节点中心间的距离。
• 上弦计算原则：当檩条布置在节点处时，除按轴心受压杆件计算外，还要验算支座偏心对上弦的不利影响；当节点之间布置有檩条时，上弦因节间荷载承受弯矩，应按压弯构件计算，并且上弦弯矩计算要考虑相关试验测定结果。

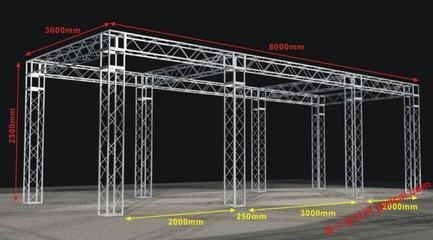

二、钢桁架（以跨度在40m以内为例）

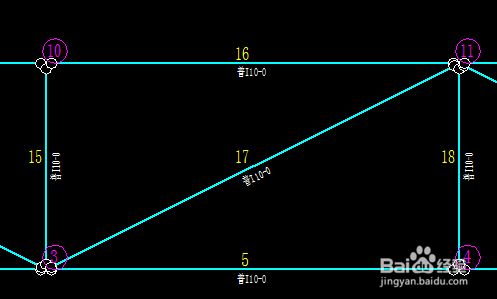

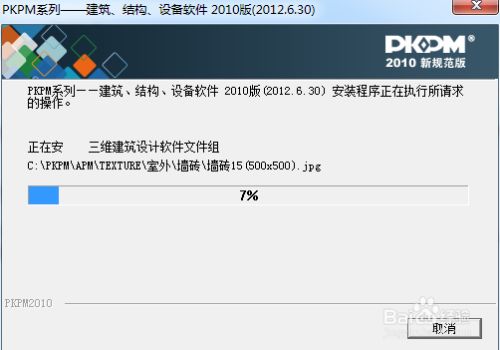

• 软件辅助设计：可利用PKPM或者MIDAS等软件，一般PKPM可满足要求。通过PKPM模型，由于均为轴力，所有节点可简化为铰接节点。
• 杆件选择：杆件可以全为角钢或者上下弦杆为H型钢、腹杆为方钢管。
• 荷载取值：恒荷载根据具体情况取值（如一般取值1.0KN/m2），走道板活荷载取值2.0KN/m2，风荷载对钢桁架提供横向作用力使水平撑受力，三种荷载均转换为节点荷载输入。
• 参数取值：拉杆长细比可取350，强度应力和稳定应力可取0.85，净毛截面在螺栓连接或焊缝连接时可取0.85。还要按PKPM结果查看稳定应力和强度应力。
• 桁架对支座影响考虑：要考虑桁架对支座有竖向和侧向的作用力，尤其是桁架跨度较大时，侧向作用力会很大。
