小导管注浆是一种常见的隧道工程中地面沉降控制方法，其基本原理是通过在隧道周边的土壤中布置小导管，然后向导管内注入水泥浆或其他固化材料，以增加土壤的强度和稳定性。这种方法可以有效减少地面沉降，防止隧道施工对周围环境的影响。，，在隧道开挖过程中，由于土体受到应力作用而发生变形，导致地面发生沉降。为了控制这种沉降，需要采取相应的措施来加固土体。小导管注浆就是其中一种有效的方法。通过在隧道周边的土体中插入小导管，然后在导管内部注入水泥浆或其他固化材料，可以有效地提高土体的抗剪强度和整体性，从而提高其承载能力。，，小导管注浆还可以用于处理地下水位较高的地区，以防止地下水对隧道施工造成影响。通过在小导管内部设置排水孔，可以有效地排出地下水，降低地下水对土体的压力，从而减小地面沉降的风险。，，小导管注浆是一种有效的地面沉降控制方法，可以用于各种地质条件和施工环境中，以提高隧道施工的安全性和可靠性。

地面沉降注浆方法

一、按注浆压力分类

• 静力注浆

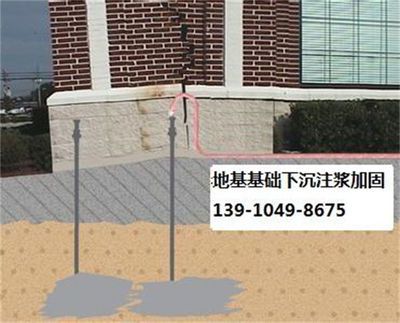

  • 特点：对地基土的扰动较小，适用于加固已建房屋的地基。通过较小的压力将浆液注入地基土的裂缝或孔隙中，达到改善地基物理力学性能的目的。例如在一些老旧建筑地基加固中，如果建筑结构本身比较脆弱，采用静力注浆可以避免因压力过大对建筑造成额外损害。
  • 适用场景：常用于对既有建筑物（如房屋、公路、桥梁等）地基基础进行加固，尤其是在需要精细操作、避免对周边环境和既有结构造成较大影响的情况下。
• 高压注浆
  • 特点：有效半径比较大，能将浆液以较高压力注入到较深和较远的地基土孔隙或裂缝中。
  • 适用场景：适用于需大幅度提高地基承载力和对防渗漏有较高要求的地基或基坑加固。比如在一些大型水利工程的地基加固或者对有较高防渗要求的地下室基坑加固工程中。

二、按注浆工艺分类

• 灌注桩后注浆
  • 注意事项：
    • 压力注浆必须在桩身混凝土强度达到一定设计值后才可以进行施工，虽然会延长施工周期，但当施工现场桩数较多时，可采取合适的施工流水顺序缩短工期。
    • 需要谨慎精心施工，否则会造成注浆管被堵、注浆管被包裹、地面冒浆和地下窜浆等现象。
    • 需要注意采用相适应的灌注桩的成孔和成桩工艺，确保施工质量，否则将影响桩端压力注浆的效果。
  • 适用场景：用于桩基（如大口径钻孔桩、挖孔桩）缺陷的加固处理，也可用于对既有建筑物地基基础进行加固。
• 复合注浆
  • 特点：
    • 适用加固工程范围广，可用于对既有建筑物（如房屋、公路、桥梁）地基基础进行加固，也可用于桩基（如大口径钻孔桩、挖孔桩）缺陷的加固处理。
    • 形成的旋喷固结体强度较高，且固结体强度可根据设计需要通过改变浆液材料和工艺参数来进行调节。
    • 钻孔施工口径较小，对既有建筑物基础和地面损害和扰动很小，可调节浆液凝固时间，施工期建筑物附加沉降小。
  • 适用场景：在对既有建筑地基加固且对周边影响要求较小时适用。
• 小导管注浆
  • 施工要点：常用于隧道工程，通过小导管将浆液注入地层，达到加固地层的目的。施工过程中要注意小导管的安装角度、深度以及注浆压力和注浆量的控制等。
  • 适用场景：在建筑工程中的隧道工程里，对隧道周边的地层加固有很好的效果。

三、按注浆施工流程分类

• 隔孔分段跳注
  • 施工步骤：
    • 测量定位：确定注浆加固范围，测量相关参数（如沉井下沉深度、地下水位、土质类型等），保证沉井外布置有不少于3排的注浆孔，确定注浆孔深度（从原地表至刃脚底，注浆深度为沉井刃脚底至地下水位顶，地下水位以上范围无需注浆）和分布位置（注浆孔在沉井外沿环形成排分布，靠近沉井的第一排注浆孔距沉井外壁1.2 - 1.8m，相邻两排注浆孔的排距为0.8 - 1.2m，每排注浆孔之间相邻两注浆孔的间距为0.8 - 1.2m，呈梅花形布置）。
    • 钻孔：采用潜孔钻机，钻进采用回转方式或冲击方式，钻孔位置及高程偏差不大于10cm，钻孔孔径为80 - 120mm。
    • 下管及封孔：注浆管采用2mm厚、直径23 - 27mm的铁管，注浆管下部2 - 4m高的管段上开有使浆液外流的溶洞，将注浆管下入注浆孔中并保持与注浆孔侧壁平行，注浆管外侧的注浆孔上孔口处采用水泥浆封口，待钻孔封孔完成24小时后可进行注浆施工。
    • 注浆：由远离沉井的外排注浆孔向靠近沉井的内排注浆孔的方向分配出多个序次孔，按照序次分别对各注浆管进行注浆。将起始注浆压力控制在0.4 - 0.6mpa，注浆每升高1m相应的注浆压力增加0.02 - 0.05mpa；通过加密注浆孔的注浆量判定孔隙是否充填满（每个注浆孔在控制压力下注浆量小于0.10m3，可认为注浆孔已满），注浆孔内注浆满后立即用干水泥封堵注浆管的上端入口。当出现如钻孔垮孔、浆液渗漏、冒浆、串浆等情况时，采用相应的处理措施（如采用套管护壁、添加速凝剂、限量注浆、间歇注浆、调整序次孔间距、并联注浆等）。
  • 适用场景：适用于沉井周边土体加固等工程，能有效减少冒浆或者内部空浆的状况。
