钢屋架设计实例是建筑结构工程中的一个重要环节，它涉及到对钢材的选材、截面尺寸的计算以及受力分析等多个方面。在设计过程中，首先需要根据建筑物的功能要求和荷载情况确定钢屋架的类型，如三角形屋架、梯形屋架等。通过力学公式计算出所需的钢材规格和数量，包括材料的屈服强度、抗拉强度、弹性模量等参数。，，在计算过程中，需要考虑屋架的跨度、高度、支撑条件等因素，以确保结构的稳定和安全。还需考虑施工工艺、材料成本、工期等因素，以实现经济性和实用性的平衡。通过对设计方案进行优化调整，确保钢屋架的结构性能满足设计要求，并能够承受预期的荷载作用。

钢屋架设计实例相关内容

一、不同建筑类型中的实例

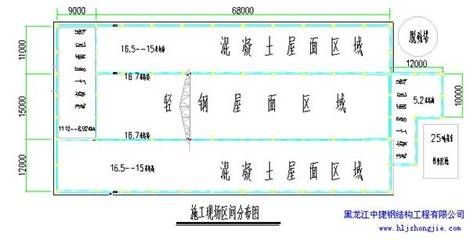

• 工业厂房实例
  • 在某车间为钢筋混凝土排架结构的工业厂房中，横向支柱轴线间距为30m，房屋长度为60m，内设2台中级工作制桥式吊车，间距为6m。屋面板采用1.5m×6m大型屋面板，有加气混凝土保温层、二毡三油防水层，屋面活荷载0.3kN/m2，雪荷载情况未给出完整数据。此实例为工业厂房钢屋架设计提供了参考，在设计时需要综合考虑厂房内部设备、屋面材料等因素对钢屋架的影响。
• 高层建筑实例
  • 在某高层建筑的钢屋架实施案例中，体现了钢屋架在高层建筑中的应用。钢屋架具有较好的结构稳定性，能够承受较大的荷载，保证建筑物的安全。并且设计灵活，易于加工和安装，能够缩短施工周期，降低成本。

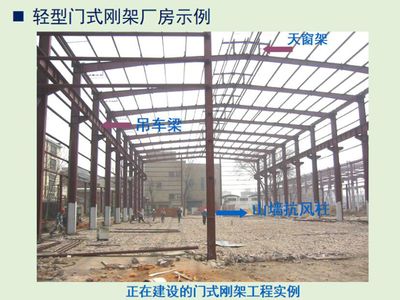

• 大型工业厂房实例
  • 有一个大型工业厂房采用了钢屋架，如梯形钢屋架跨度为30m，长度72m，柱距6m，停车库内无吊车、无振动设备。采用拱形彩色钢板屋面，80mm厚泡沫混凝土保温层，卷材屋面，屋面坡度1:10，屋架铰支在钢筋混凝土柱上，上柱截面相关情况未完全给出。这个实例展示了不同屋面材料和建筑结构参数下钢屋架的设计应用情况。
• 体育馆实例
  • 某体育馆的钢屋架设计是一个典型案例。在体育馆这种大空间建筑中，钢屋架的结构形式、承载能力等都是设计的关键考量因素。钢屋架要能够满足大空间的覆盖需求，并且保证在各种荷载作用下的结构稳定性，例如人群荷载、设备荷载等，同时还要兼顾建筑美观性等要求。

二、设计中的计算与选型实例

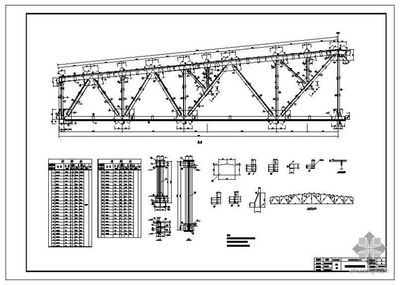

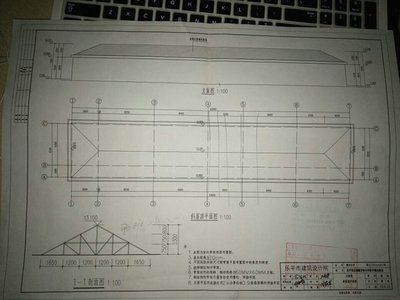

• 梯形钢屋架计算实例
  • 例如24m跨度梯形钢屋架，端部高度2.0m，跨中高度3.0m，屋面坡度1:2.1，屋架间距6m，屋架两端与钢筋混凝土柱连接，房屋总长度60m，屋架上下弦连有横向支撑和竖向支撑，采用大型屋面板。在这个实例中，需要根据这些几何尺寸进行结构分析，计算各种荷载作用下的内力，从而确定钢屋架杆件的截面尺寸等参数。

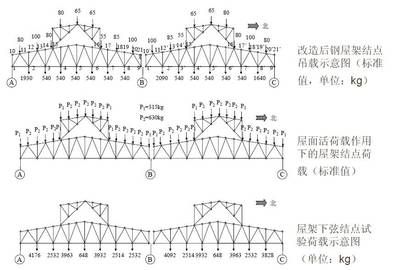

  • 另一个梯形钢屋架实例，计算跨度为27000 - 2×150 = 26700mm，端部高度在轴线处为2000mm，计算跨度处为2015mm。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。根据屋架节点板厚度参考可知：支座节点板刚度取14mm；其余节点板与垫板厚度取12mm。通过这些数据进行杆件截面设计，如腹杆最大内力N = - 619.16kN，上弦杆按最大内力N = - 1117.37kN计算，计算长度在屋架平面内取节间轴线长度lox = 150.8cm，屋架平面外根据支撑考虑到大型屋面板能起一定的支撑作用，取上弦横向水平支撑的节间长度loy = 3000cm。根据计算结果初选2L160×100×14的角钢作为上弦杆截面，经过计算所选截面合适。
