钢结构楼板图纸基本识图

钢结构楼板图纸是建筑工程中不可或缺的一部分，用于指导施工人员正确安装和建造钢结构楼板。以下是一些基本的识图知识和技巧：

1. 基本视图

• 平面图：显示楼板的平面布局，包括楼板的形状、尺寸、位置以及与其他结构的关系。
• 立面图：显示楼板在垂直方向上的视图，通常用于展示楼板的高度、层高以及与墙体、柱子等的关系。

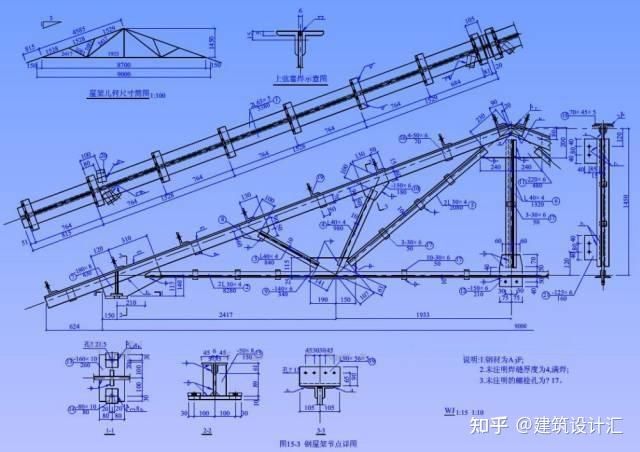

• 剖面图：通过剖切楼板，展示内部结构和连接方式，有助于理解楼板的构造细节。
• 断面图：显示楼板在某一特定位置的截面，主要用于展示楼板的厚度、材料和内部结构。

2. 符号和标注

• 剖面符号和断面符号：
  • 断面符号：表示从符号处剖开看到的断面，不表示断面后方的其他东西.
  • 剖面符号：表示从符号处剖开看到的断面及断面后方的其他东西.
• 索引符号及节点符号：
  • 不带剖视方向的索引：左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节.
  • 带剖视符号的索引：与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看.

3. 尺寸标注

• 工作点（W.P.）：结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点.
• 组立点（A.P.）：装配工人最关心的点，零件边与构件边的交点，特别是板片与构件斜交时，此点尤为重要.
• 检查点（C.P.）：质检人员最关心的点，一般为螺栓孔的位置.

4. 构件代号

• 常见构件代号：
  • WLT：屋面檩条
  • QLT：墙面檩条
  • YC：隅撑
  • XG：系杆
  • SC：水平支撑
  • ZC：柱间支撑
  • GL：钢梁
  • GZ：钢柱

5. 连接方式

• 焊接连接：
  • 通过高温将钢材连接处熔化，再冷却固化形成一体。具有连接强度高、密封性好、构造简单等优点.
• 螺栓连接：
  • 通过螺栓和螺母将钢材连接在一起。具有安装方便、拆卸容易、适用于承受动力荷载的结构等优点.

6. 焊缝符号

• 焊缝基本符号：表示焊缝横截面形状的符号。
• 补充符号：补充说明焊缝的某些特征而采用的符号。
• 尾注：对焊缝的要求进行备注，一般说明质量等级、适用范围、剖口工艺的具体编号等.

7. 实例分析

• 门式刚架结构：
  • 由主梁、柱和支撑等构件组成，具有较大的跨度和高度，能够承受较大的荷载和水平力。在识图时，需要注意识别主梁、柱、支撑等构件的位置和尺寸，以及各构件之间的连接方式和节点构造.

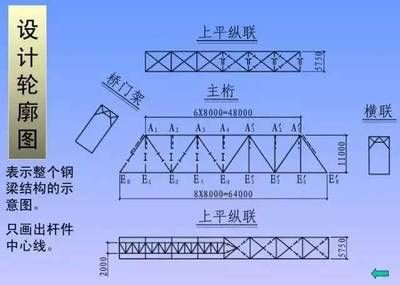

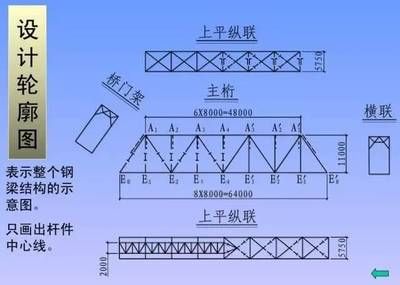

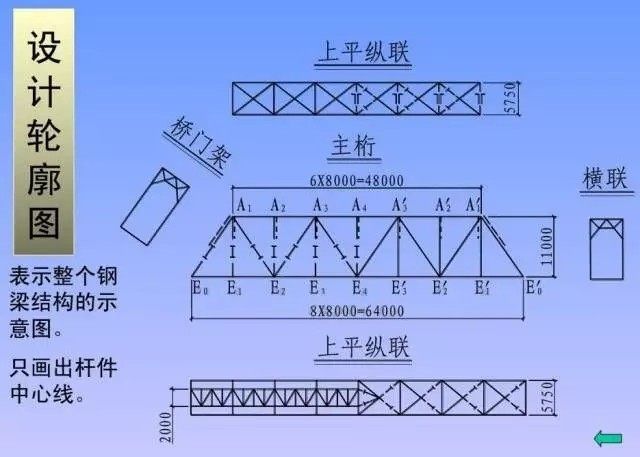

• 网架结构：
  • 广泛应用于大跨度屋盖、楼层和桥梁等工程中。在识图时，需要注意识别各个杆件的形状、尺寸和连接方式，以及节点的构造和细节处理.

总结

通过以上内容，我们可以看出，钢结构楼板图纸的识图不仅需要掌握基本的视图和符号，还需要了解尺寸标注、构件代号、连接方式和焊缝符号等专业知识。希望这些内容能帮助你更好地理解和识读钢结构楼板图纸。
