钢结构屋顶采光窗的设计

钢结构屋顶采光窗的设计是一个复杂的工程,它需要综合考虑多种因素以确保既满足功能性也符合美学标准。设计过程中,首要任务是确定合适的尺寸和位置,以最大化日照接收并减少热量传递。材料的选择至关重要,通常采用耐候性强、透光率高的玻璃,并辅以适当的隔热层来降低室内温度。为了确保结构的稳定性,设计时还要考虑到风荷载、雪荷载以及地震力等因素。在安装方面,需确保窗户系统与现有建筑结构的兼容性,并采取适当的固定措施以防风雨侵蚀。为了提升用户体验,设计师还需要考虑采光窗的开启方式,如推拉式、平开式或旋转式等,以及是否集成遮阳设施,如百叶窗或遮光帘。钢结构屋顶采光窗的设计是一个多学科交叉的综合性工程,旨在实现美观、实用与安全三者的平衡。

一、采光需求考虑

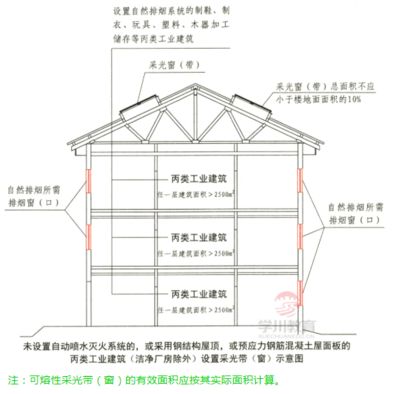

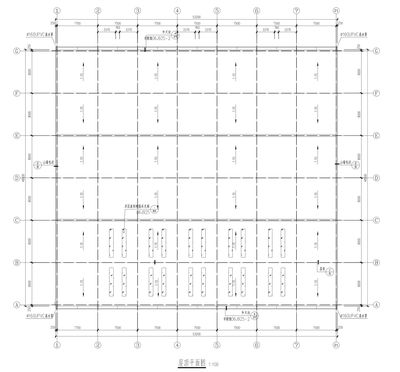

  1. 采光面积比例
    • 在设计钢结构屋顶采光窗时,要考虑采光面积与房屋体量的关系,按照比例设计采光面积,这样能使采光更加均匀、美观,从施工和建筑节能角度看也是重要因素。
  2. 建筑内部功能需求
    • 不同功能的建筑空间对照明的需求不同。例如,对于工作车间,可能需要大面积的采光窗以保证充足的自然光照,便于生产操作;而对于一些储存仓库,采光窗面积可相对较小,满足基本的巡检照明需求即可。
  3. 朝向与采光效率
    • 根据建筑所在地理位置确定采光窗的朝向。一般来说,朝南方向采光效果较好,可以更多地获取阳光,提高室内采光效率。例如在北半球,朝南的采光窗在冬季能让更多阳光射入室内,起到一定的保暖作用。

二、结构安全设计

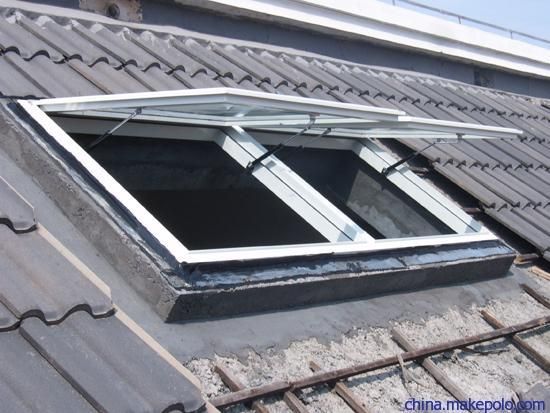

  1. 窗框材料与强度
    • 选择合适的窗框材料,如铝合金窗框,其具有质轻、强度较高、耐腐蚀等优点。窗框的结构强度要能够承受采光窗自身重量、风力荷载以及可能的积雪荷载等。例如在多风或者积雪较多的地区,要确保窗框结构能够稳定支撑采光窗,不会出现变形或者损坏的情况。

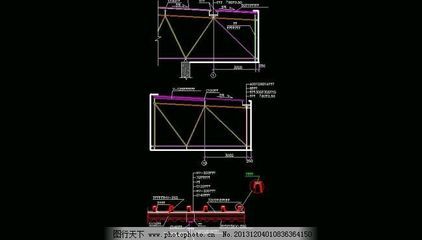

  2. 与屋顶结构的连接
    • 采光窗框架与钢结构屋顶的连接要牢固可靠。可以采用焊接、螺栓连接等方式。焊接连接能提供较好的整体性,但需要确保焊接质量,避免出现焊接缺陷;螺栓连接便于安装和拆卸,在设计连接节点时,要根据受力情况选择合适规格的螺栓,并且要考虑到螺栓的防腐措施,如采用镀锌螺栓等。

三、采光材料选择

  1. 玻璃类型
    • 钢化玻璃:具有较好的强度,一旦破损,会碎成小颗粒,减少对人的伤害风险。其厚度一般为8 - 12毫米,价格相对较低,承重性好,但破损后玻璃渣有掉落危险。对于一些对安全性要求不是极高且预算有限的钢结构屋顶采光窗可以考虑使用。
    • 夹胶玻璃:通常采用5+5或者6+6的夹胶形式,承重性好,即使玻璃出现破损,玻璃也不会掉下来,安全性高,适用于对安全性能要求较高的场所,如人员活动频繁的建筑区域上方的采光窗。
    • 中空玻璃:例如规格为5+12A+5的中空玻璃,隔音隔热效果较好。如果采用LOW - e中空玻璃,其隔音隔热效果更上一层楼,可用于对室内环境舒适度要求较高的建筑空间的采光窗,如办公室、会议室等区域上方的采光窗。
    • 内置电动蜂巢帘的中空玻璃:除了隔音隔热功能外,还自带遮阳功能,遮阳系统安装在中空玻璃内部,不需要特别打理,通过遥控器控制。这种玻璃适合高端建筑或者对室内采光和遮阳有较高需求的场所,如高档住宅、豪华酒店等建筑的钢结构屋顶采光窗。
  2. 其他采光材料
    • 聚碳酸酯板(阳光板):价格不高,与单层钢化玻璃相当,材料较轻,可塑性好,铺设方便,但寿命不长,适合普通阳光房或者阳光棚上使用,在一些对采光要求不是特别高且需要控制成本的钢结构屋顶采光工程中可以考虑使用。

四、防水与排水设计

  1. 窗框防水
    • 在窗框与采光材料的结合部位设置密封胶条,防止雨水渗入。密封胶条要选择质量好、耐候性强的产品,并且要定期检查和更换,以确保密封效果。例如采用三元乙丙橡胶密封胶条,其具有较好的耐候性、耐老化性和密封性能。
  2. 排水系统
    • 在采光窗周围设置排水坡度,使雨水能够顺利排出。可以设计排水槽或者排水孔,排水槽要保证有足够的深度和宽度,排水孔的直径要合适且不易堵塞。对于一些较大面积的采光窗,还可以设置雨水收集系统,将收集到的雨水用于建筑的其他用途,如绿化灌溉等。

五、防结露设计

  1. 双层结构与保温
    • 采用双层采光结构,如双层玻璃或者双层采光板,并在其四周由保温棉、包边板严密封闭,可以减少结露现象的发生。在我国北方地区,双层结构对于防止结露尤为重要。
  2. 通风设计
    • 在采光窗的结构设计中考虑通风措施,如设置通风口或者通风间隙。通风可以降低采光窗内外表面的温差,从而减少结露的可能性。例如在采光窗的窗框顶部或者底部设置小型通风口,利用自然通风或者机械通风的方式促使空气流通。

六、抗震与防火设计

  1. 抗震设计
    • 在地震多发地区,采光窗的龙骨周围要预留伸缩缝,胶缝宽度要满足扭曲变形要求,玻璃与刚性龙骨间采用高强度构造胶粘结,实现柔性连接,以适应地震时的结构变形,保证采光窗在地震作用下的安全性。
  2. 防火设计
    • 根据建筑的防火等级要求进行设计。如果建筑防火等级为一级,钢骨架表面要采用防火涂料。采光窗材料也要选择具有一定防火性能的产品,如采用防火玻璃或者在玻璃表面设置防火膜等,以防止火灾发生时火势蔓延。
