螺旋楼梯因其独特的造型和节省空间的特点，在建筑设计中越来越受欢迎。如果您正在寻找螺旋楼梯的图片施工图，以下是一些相关的资源和信息，可以帮助您更好地理解和应用这些设计。

施工图资源

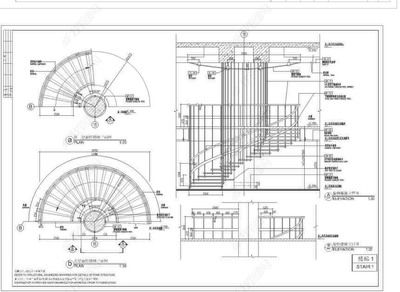

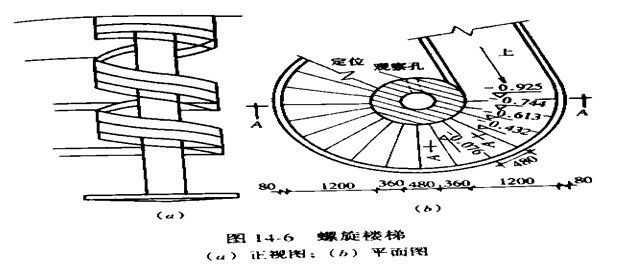

在土木在线网站上，提供了大量的螺旋楼梯CAD施工图资源，包括各种类型的螺旋楼梯设计，如中柱式和板式螺旋梯。这些施工图涵盖了详细的尺寸标注、材料选择、结构分析等内容，非常适合设计师和工程师参考和使用。

此外，还有一些网站提供了螺旋楼梯的3D模型和渲染图，例如我图网，该网站整理了大量原创高质量的螺旋楼梯图片素材，包括不同格式和颜色的图片，可以供您在线下载和使用。

设计要点

在设计螺旋楼梯时，需要注意一些关键的设计要点。例如，中柱式螺旋梯的梯宽应不小于750mm，踏步宜按每周16踏板布置；踏步高度对于室内梯不宜超过195mm，对于室外梯不宜超过220mm。这些参数对于确保楼梯的安全性和舒适性至关重要。

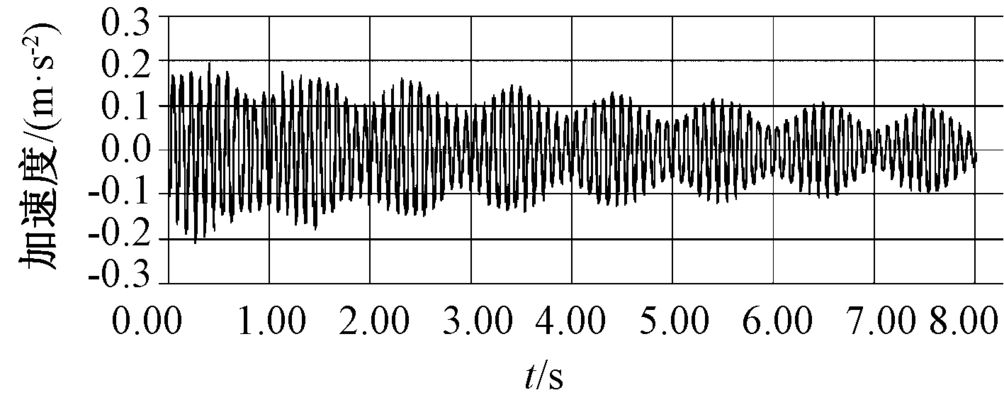

结构设计

螺旋楼梯的结构设计也是设计过程中不可忽视的一部分。例如，板式螺旋梯的层高一般为4~7m，其由内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆组成。在设计时，需要考虑到楼梯的承载能力、稳定性以及与其他建筑构件的协调。

施工注意事项

在施工过程中，需要注意一些细节问题，以确保楼梯的质量和安全性。例如，空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形，然后进行组装，组装合格后采用坡口焊接连接。这些施工细节对于保证楼梯的整体性能非常重要。

综上所述，通过参考上述提供的施工图资源和设计要点，您可以更好地理解和应用螺旋楼梯的设计。同时，需要注意在施工过程中的细节问题，以确保楼梯的质量和安全性。希望这些信息能够帮助您顺利完成螺旋楼梯的设计和施工工作。
