梯形钢屋架是建筑结构中常用的一种屋顶支撑系统，其设计需考虑多个因素以确保安全和功能性。在设计过程中，材料的选择至关重要，因为它直接影响到整个结构的承载能力和耐久性。以下是针对梯形钢屋架设计时可能使用的材料表：，，1. 钢材类型：通常选用Q345或Q235B级热轧钢板，这些钢材具有良好的机械性能和抗腐蚀性能。，，2. 连接件：包括螺栓、螺母、垫圈等，应选择高强度、耐腐蚀的合金钢材料，如不锈钢或碳钢镀镍。，，3. 防腐处理：为防止钢材生锈，通常对钢材表面进行热镀锌或冷镀锌处理。，，4. 涂层保护：为了提高钢材的耐候性和抗腐蚀能力，可采用环氧富锌漆、聚氨酯涂料等进行表面涂覆。，，5. 其他辅助材料：如焊条、焊接设备、防锈剂等，根据具体施工要求选用合适的材料。，，通过合理选择和使用上述材料，可以确保梯形钢屋架的设计既满足强度要求，又具备良好的经济性和实用性。

梯形钢屋架设计材料表

梯形钢屋架的设计材料表通常包括屋架的外形、尺寸、材料规格以及支撑布置等方面的信息。以下是根据搜索结果整理的梯形钢屋架设计材料表的关键要素：

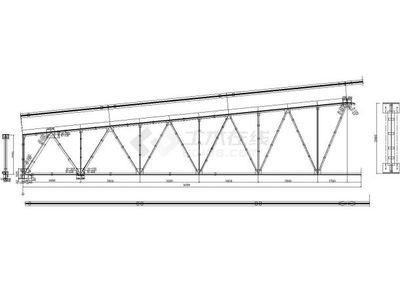

屋架外形和尺寸

梯形钢屋架的外形常用有梯形、三角形和平行弦等几种。梯形屋架外形比较接近弯矩图，因此弦杆内力沿跨度分布比较均匀，用料较经济。梯形屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面，跨度一般为15~36m，柱距6~12m，跨中经济高度为（1/8~1/10）l。

材料规格

一般钢屋架是由一般角钢和节点板焊接而成。屋架钢材一般承受Q235BF（3号沸腾钢）钢材，冬季计算温度等于或低于30℃时的屋架宜承受Q235B（3号冷静钢），荷载较大的大跨度屋架可承受Q345（16Mn钢）或Q390（15MnV钢）。

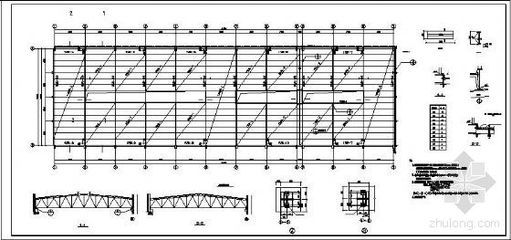

支撑布置

支撑布置的必要性在于将屋盖变成几何不变体系，保证屋盖的刚度和空间的整体性，以减少屋盖在水平力作用下的变形。支撑还为屋架提供了侧向支点，以减小屋架杆件的计算长度，使受压弦杆保证侧向的稳定，使受拉弦杆具有足够的刚度。支撑还能够传递水平荷载，并能保证屋架在施工安装时的稳定与便利。

设计步骤

梯形钢屋架的设计步骤通常包括以下几个方面：

1. 确定屋架的外形和尺寸：根据屋面材料和荷载情况，确定屋架的外形和尺寸，包括跨度、跨中高度和端部高度。
2. 材料选择：选择合适的钢材规格，如Q235BF、Q235B、Q345或Q390等。
3. 支撑布置：合理设置支撑，以保证屋盖的稳定性、刚度和整体性。
4. 荷载计算：计算屋面荷载、雪荷载和其他荷载，并取较大值进行计算。
5. 节点设计：设计节点，包括上弦杆、下弦杆和腹杆的连接方式。
6. 起拱要求：对于跨度≥24m的梯形屋架，当下弦无曲折时，宜起拱，拱度vl500。

以上信息构成了梯形钢屋架设计材料表的基本框架。在实际设计过程中，还需要根据具体情况进行详细的计算和校核。
