桁架加固方案例讲解

桁架加固方案是一种用于提高结构稳定性和承载能力的工程方法，特别适用于桥梁、塔架和其他需要高强度支撑的结构。以下是一个简单的桁架加固方案的讲解：，，1. 评估现有桁架结构：在实施加固之前，首先需要对现有桁架进行全面的评估，包括其材料强度、设计负载、使用情况以及可能的损伤或缺陷。，，2. 确定加固目标：根据评估结果确定加固的具体目标，如增加承载能力、延长使用寿命或改善结构性能。，，3. 选择合适的加固方法和材料：根据加固目标选择适当的加固方法，如增加钢筋、焊接钢梁、碳纤维布等。选择适合的材料，确保其与现有结构的兼容性和耐久性。，，4. 施工过程：按照设计要求进行施工，确保所有加固措施都符合规范要求，并保证施工质量。，，5. 监测和维护：加固完成后，需要进行定期的监测和维护，以确保结构的稳定性和安全性。

桁架加固方案例讲解

桁架结构在各种工程中广泛应用，但由于长期使用、设计标准较低或超载等因素，往往需要进行加固以确保其安全性和稳定性。以下是几个具体的桁架加固方案实例：

1. 桥梁桁架加固

1.1 下弦杆拱脚处横向裂缝加固

• 原因：桥台、墩基础出现不均匀沉降，导致节点出现竖向剪切应力，进而产生裂缝。
• 加固方法：
  • 采用环氧树脂灰浆在其两面或三面粘贴钢板。
  • 首先将构件混凝土表面凿毛，必要时凿除混凝土保护层。
  • 对裂缝进行灌浆处理（环氧灰浆），再粘贴钢板。
  • 由于拱脚处常处于水位以下，粘贴钢板后需立模浇筑外包混凝土，防止钢板锈蚀。

1.2 弦杆端部节点裂缝加固

• 原因：桥台、墩基础不均匀沉降，导致节点出现竖向剪切应力。
• 加固方法：
  • 采用环氧树脂灰浆粘贴钢板。
  • 首先处理裂缝，进行灌浆处理，再粘贴钢板。
  • 粘贴钢板后立模浇筑外包混凝土，防止钢板锈蚀。

1.3 横系梁、横拉杆、横隔板竖向开裂加固

• 原因：设计标准低，横向联系较薄弱，交通量增加导致桁架竖向变形。
• 加固方法：

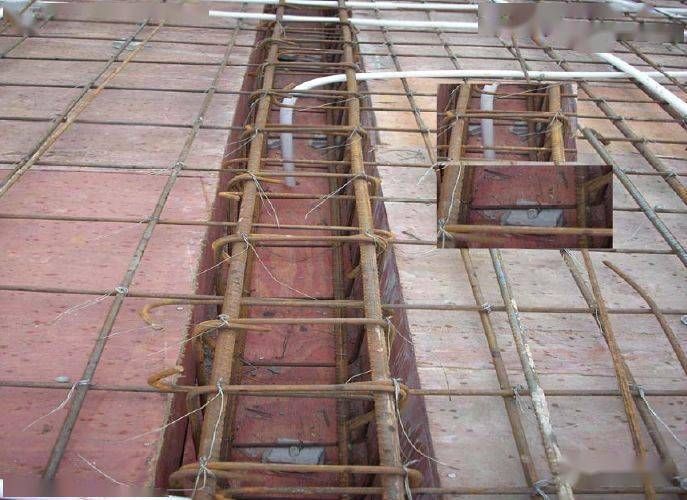

  • 采用加截面法加固横拉杆和横系梁。
  • 凿开节点处的钢筋保护层，将需要增加的钢筋按设计焊接到节点处。
  • 采用吊模法浇注混凝土，混凝土中适当掺加膨胀剂。
  • 增加全桥的横向联系杆件，如增加剪刀撑、横系梁等。

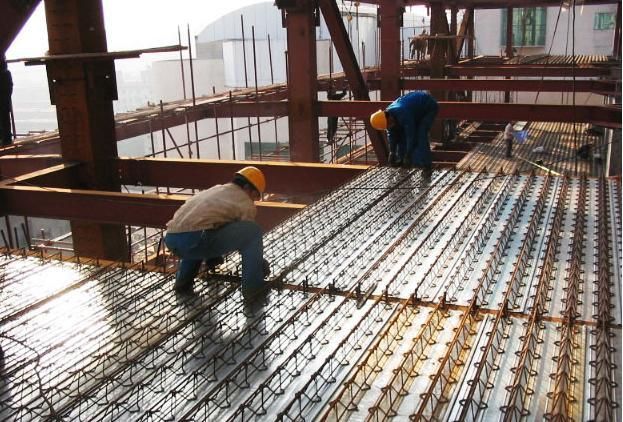

2. 建筑屋盖桁架加固

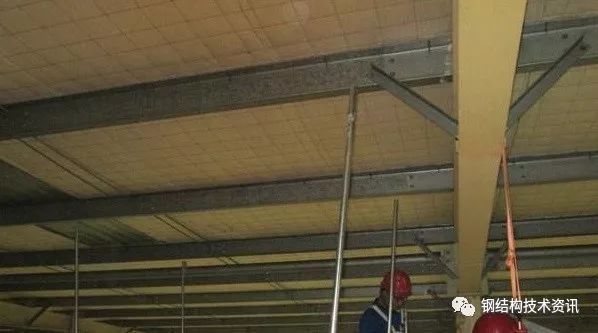

2.1 轻型桁架加固

• 原因：设计标准低，荷载增加导致桁架变形。

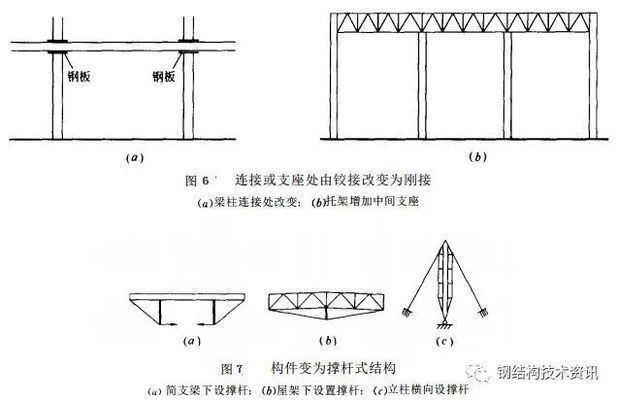

• 加固方法：
  • 增加桁架的截面尺寸，提高其承载能力。
  • 优化节点设计，避免应力集中。
  • 采用高强材料，如高强度钢材或铝合金。

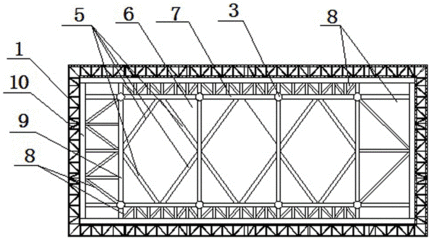

2.2 大跨度桁架加固

• 原因：大跨度桁架在重荷载作用下容易出现变形。
• 加固方法：
  • 优化杆件布置，合理分配荷载。
  • 采用预应力技术，提高桁架的整体刚度。
  • 增加横向联系杆件，提高结构的稳定性。

3. 塔式起重机桁架加固

3.1 桁架式起重臂加固

• 原因：长期使用导致桁架式起重臂疲劳，承载能力下降。
• 加固方法：
  • 优化节点设计，减少应力集中。
  • 增加桁架的截面尺寸，提高其承载能力。
  • 采用高强材料，如高强度钢材。

3.2 桁架式塔身加固

• 原因：设计标准低，长期使用导致塔身变形。
• 加固方法：
  • 优化杆件布置，合理分配荷载。
  • 增加横向联系杆件，提高结构的稳定性。
  • 采用预应力技术，提高塔身的整体刚度。

总结

桁架加固方案的选择需根据具体情况进行，常见的加固方法包括粘贴钢板、加截面法、优化节点设计、增加横向联系杆件等。加固过程中需注意施工质量和安全，确保加固效果达到预期目标。
