网架结构模型制作

网架结构模型制作是一种用于模拟建筑或桥梁等结构力学性能的工程设计方法。该过程通常涉及以下步骤：设计者需要确定网架的结构形式和尺寸，包括节点的位置、杆件的布置以及连接方式等。根据设计要求选择合适的材料，如钢材、铝合金或复合材料，并计算其承载能力和疲劳寿命。制作网架结构的原型，这通常涉及到切割、焊接或机械加工等工艺。在原型制作完成后，还需要进行详细的力学分析，以验证其结构稳定性和安全性。根据分析结果对模型进行调整优化，直至满足设计要求。整个网架结构模型制作过程需要高度的精确度和细致的工艺，以确保最终产品的质量和性能符合预期标准。

网架结构模型制作

网架结构模型制作是一个涉及设计、材料准备、切割加工、组装、安装等多个步骤的复杂过程。以下是详细的制作流程：

1. 设计

• 设计目的：在设计网架时，需要考虑建筑的具体情况，如建筑的用途、高度、形状等。设计出来的网架需要满足强度要求，并且要与建筑物的其他部分相互协调。
• 设计软件：常用的软件包括PKPM、PMSAP等，这些软件可以帮助设计师进行精确的建模和计算。

2. 材料准备

• 材料选择：网架制作需要用到多种材料，如钢材、铝材、玻璃等。在制作前，需要对这些材料进行准备，确保它们符合制作要求。
• 材料检验：确保材料的质量符合标准，避免在制作过程中出现质量问题。

3. 切割和加工

• 切割工具：使用切割机、钻孔机等工具对材料进行切割和加工。
• 精度要求：切割和加工需要非常精确，以确保网架的质量。

4. 组装

• 组装步骤：将各个部件按照设计要求进行组合，然后进行焊接和固定。
• 质量检查：组装完成后，需要对网架进行检查，确保它满足强度要求，并且没有任何安全隐患。

5. 安装

• 基础处理：网架安装的第一步是进行基础处理，包括地基的挖掘、地基的加固等。
• 架设网架：在基础处理完成后，开始架设网架。这个过程需要使用到吊车、塔吊等工具。
• 焊接和固定：在架设完成后，对网架进行焊接和固定，确保其质量和稳定性。
• 检查和验收：安装完成后，对网架进行检查和验收，确保其强度、稳定性和安全性。

6. 建模技巧

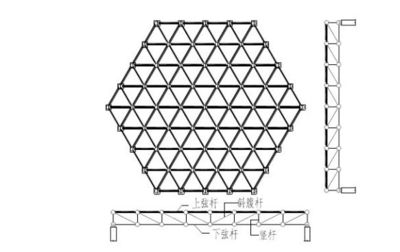

• 网格单元选择：根据建筑造型选择网格组成单元，划分网格尺寸。
• 网架厚度确定：根据跨度、支承方式、荷载大小等，确定网架厚度。
• 支座赋值：完成几何形状后，根据支承柱的刚度给支座赋值。
• 荷载输入：输入恒载、活载等荷载，程序自动生成节点荷载。
• 结构分析：进行结构分析和设计，反复比较几个网架方案，最终确定一个优化设计方案。

7. 注意事项

• 安全措施：在整个制作和安装过程中，必须严格遵守安全操作规程，确保工人的安全。
• 质量控制：每一步骤都需要进行质量检查，确保最终产品的质量和安全性。
• 环境因素：考虑风荷载、地震力等因素，特别是在大跨度结构中，风荷载往往非常关键。

通过以上步骤，可以制作出高质量的网架结构模型，确保其在实际应用中的稳定性和安全性。
