本设计书针对一个21米高的钢结构屋架进行详细计算，旨在确保结构的稳定性、安全性和功能性。对屋架的基本参数进行了定义，包括材料类型、尺寸以及支撑条件。运用了多种工程力学原理和计算方法，如弹性理论、强度理论和稳定性分析，对屋架的受力情况进行了详细的计算和分析。在设计过程中，还考虑了各种可能的荷载因素，如风载、雪载和地震力等，并采用了相应的计算公式和设计规范来评估这些荷载对屋架的影响。根据计算结果，对屋架的结构形式、截面尺寸和连接方式进行了优化设计，以满足设计要求并提高结构的承载能力。整个设计过程注重细节处理，确保了设计的合理性和可靠性。

钢结构屋架设计计算书21m

设计资料

钢结构屋架的设计计算书通常包含了设计的基本信息，例如地理位置、荷载情况、材料选择等。以下是根据搜索结果整理的一些关键设计参数：

• 地理位置：设计资料通常会指定具体的地理位置，以便考虑当地的气候条件和地震设防烈度。例如，某个设计资料提到了北京地区的金工车间。
• 荷载情况：荷载包括恒荷载（如屋面材料自重）、活荷载（如积灰荷载）和风荷载等。例如，一个设计示例中提到屋面积灰荷载为0.6kN/m2，屋面活荷载为0.35kN/m2，雪荷载为0.45kN/m2，风荷载为0.5kN/m2。
• 材料选择：钢材的选择对于屋架的性能至关重要。通常会选择具有良好焊接性能和足够强度的钢材。例如，一些设计资料中推荐使用Q235-B钢材，焊条采用E43型。

结构形式与选型

屋架的形式和尺寸是设计计算书中的重要内容。梯形钢屋架是一种常见的形式，它具有良好的受力性能和经济性。以下是关于梯形钢屋架的一些设计要点：

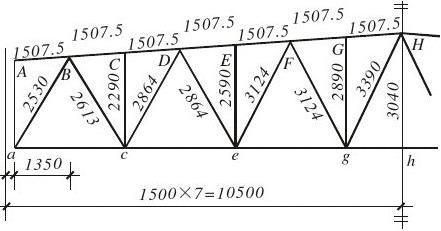

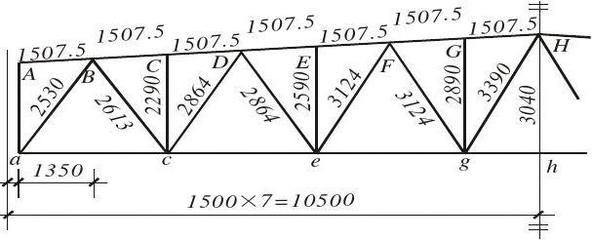

• 屋架形式：梯形屋架的屋架形式及几何尺寸是设计的关键。例如，一个设计示例中提到屋架计算跨度为L0=L-300=20700mm，端部高度取H0=1990mm，中部高度取H=H0+1/2iL=1990+0.1×2100/2=3040mm。

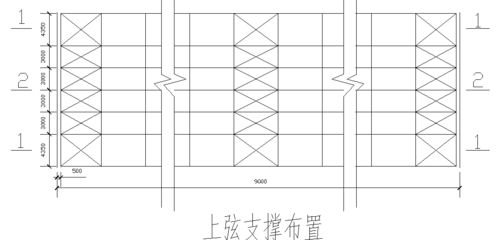

• 支撑布置：支撑的布置对于保证屋架的稳定性和整体性非常重要。例如，横向支撑对保证上弦杆的侧向稳定性有重要作用，需设置上弦横向支撑。由于房屋的跨度和高度较小，且室内无悬挂吊车，故不设下弦平面横向支撑。

杆件内力计算

屋架的杆件内力计算是设计计算书的核心部分，它涉及到各个杆件在不同荷载组合下的内力分析。以下是关于杆件内力计算的一些要点：

• 荷载组合：荷载组合是指将不同的荷载按照一定的规则进行组合，以模拟实际使用中的荷载情况。例如，一个设计示例中提到荷载组合按全跨永久荷载和全跨可变荷载计算。
• 内力计算：内力计算包括对各个杆件在单位荷载作用下的内力进行计算。例如，一个设计示例中给出了各个杆件在单位荷载作用下的内力。

杆件截面选择

杆件截面的选择是根据杆件的内力计算结果来进行的，目的是确保杆件能够承受预期的荷载而不发生破坏。以下是关于杆件截面选择的一些要点：

• 截面选择：截面选择需要考虑杆件的内力大小、杆件的长细比等因素。例如，一个设计示例中提到上弦杆整个上弦杆采用等截面、不等边轧制角钢，按最大内力计算。
• 稳定性验算：稳定性验算是确保杆件在荷载作用下不会失去稳定性。例如，一个设计示例中提到了绕截面对称轴失稳时，应考虑弯扭曲影响，用换算长细比代替。

节点设计

节点设计是屋架设计中的一个重要环节，它涉及到杆件之间的连接方式和连接细节。以下是关于节点设计的一些要点：

• 节点连接：节点连接通常采用焊接或螺栓连接。例如，一个设计示例中提到了用E50型焊条设所有的焊缝均为侧面角焊缝。
• 焊缝计算：焊缝计算是为了确保连接部位的强度满足要求。例如，一个设计示例中给出了焊缝所受的力为左右两下弦杆的内力差ΔN=698.04KN，受力较大处的肢背出的焊缝应力为。

总结

钢结构屋架设计计算书是一个系统工程，涉及到了设计资料、结构形式与选型、杆件内力计算、杆件截面选择、节点设计等多个方面。每个环节都需要仔细计算和校核，以确保屋架的安全性和经济性。上述内容提供了钢结构屋架设计计算书的一些基本框架和要点，希望能够帮助您更好地理解和掌握钢结构屋架的设计方法。
