碳纤维加固设计说明是针对碳纤维材料在结构工程中的使用而制定的详细指导文件。它涵盖了碳纤维的选取、安装、锚固以及与现有结构的连接等关键步骤，确保了碳纤维加固系统能够有效提升结构的性能和耐久性。，，在碳纤维的选择上，必须根据被加固构件的具体需求进行，如强度、刚度、耐疲劳性能及耐腐蚀性等指标。碳纤维的铺设方式通常采用单向铺贴或双向铺贴，以适应不同的加固目的。安装过程中，需注意碳纤维与原构件之间的粘结质量，以确保其能充分发挥作用。，，碳纤维与原构件的连接方式多样，包括机械固定、化学胶黏剂粘贴、预埋件固定等，每种方法都有其适用场景和优缺点。对于碳纤维加固后的结构，还需定期进行检查和维护，以保持其最佳工作状态。，，碳纤维加固设计说明为工程师提供了一套详尽的操作指南，确保碳纤维加固技术能够在各种工程实践中得到有效应用，从而显著提高结构的安全性和使用寿命。

以下是碳纤维加固设计说明的相关内容：

一、加固基本原则

1. 加固顺序
   • 加固前应遵循先支撑后加固，先卸荷后施工的原则。这是为了确保在加固过程中结构的稳定性，避免在加固时结构因承受额外荷载而发生破坏。例如在对梁进行碳纤维加固时，如果不先进行支撑和卸荷，梁在加固过程中可能因自身荷载和施工荷载而产生变形甚至断裂。
2. 基层处理要求
   • 凿除裂缝，生锈，松动的混凝土，冲洗干净（界面应凿毛）。用钢丝刷或电磨刷对已经生锈的钢筋进行除锈清理干净。只有基层处理干净、坚实，才能保证碳纤维与混凝土结构有良好的粘结性能。例如在一些老旧建筑的加固工程中，混凝土表面可能存在较多的锈迹和疏松部分，如果不进行彻底清理，碳纤维加固的效果将大打折扣。
   • 粘碳纤维加固基材必须坚实，结面不应有酥松、孔洞及风化等缺陷，其现场实测强度等级不应低于C15，且混凝表面的正拉结强度不得低于1.5MPa。这是对被加固结构的基本强度要求，以确保碳纤维加固能够有效提高结构的承载能力。

二、材料要求

1. 碳纤维材料
   • 碳纤维布采用一级300G/m，计算厚度为0.167mm，抗拉强度标值不小于3400MPa，弹性模量不小于210000MPa，伸长率不小于1.4%。并且碳纤维布要求有出厂合格证。这些性能指标保证了碳纤维布在加固工程中的强度和变形能力，能够有效地承担结构增加的荷载。例如在对承受较大拉力的梁进行加固时，需要碳纤维布具有较高的抗拉强度。
   • 底层树脂、找平材料、浸渍树脂必须为同一厂家并按厂家要求配制。这样可以确保各材料之间的相容性，保证碳纤维布与混凝土结构之间的粘结效果。不同厂家的材料可能在化学组成和性能上存在差异，如果混合使用可能会导致粘结不牢固等问题。
2. 其他材料
   • 钢材应具有抗拉强度、伸长率、屈服强度、冷弯试验及硫、磷、碳含量的合格保证。在碳纤维加固工程中，可能会用到钢材（如种植钢筋等），钢材的质量合格是保证加固结构整体性能的重要因素。例如在采用碳纤维加固和植筋相结合的加固方式时，钢材的质量直接影响到结构的连接性能。

三、粘贴工艺要求

1. 粘贴操作

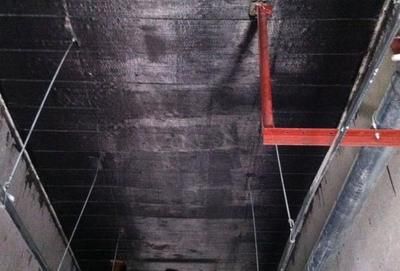

   • 按工艺规定配制浸渍胶，并均匀涂抹于粘贴部位，将碳纤维布用手轻压贴于需贴的位置，宜用专用的滚筒顺纤维方向多次滚压挤除气泡，使浸渍树脂充分浸透碳纤维，滚压时不得损伤碳纤维布。在碳纤维布的表面均匀涂浸渍脂。正确的粘贴工艺可以保证碳纤维布与混凝土之间的粘结质量，使碳纤维布能够有效地与混凝土结构共同受力。例如，如果气泡未被充分挤出，会影响碳纤维布与混凝土之间的粘结面积，从而降低加固效果。
2. 搭接要求
   • 关于碳纤维布搭接的一般原则：
     • 搭接长度不小于150mm。
     • 多层粘贴时，如有搭接，搭接部位不可在同侧，各层碳布之间应错开施工。

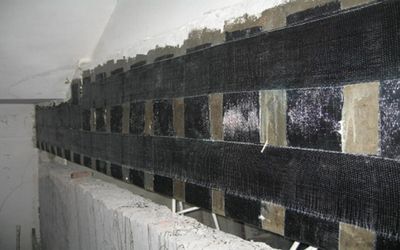

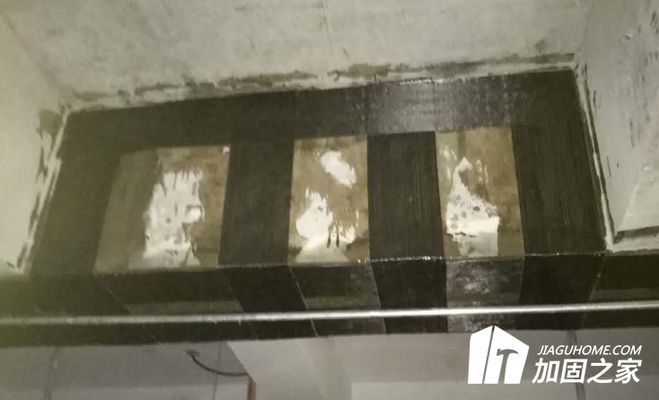

     • 对于混凝土梁，搭接部位应在构件两端，不超过跨长的1/3。如果设计说明中未明确搭接要求，则依照现行相关规范执行。合理的搭接设计可以保证碳纤维布在加固结构中的连续性和整体性，避免出现薄弱部位。例如在多层碳纤维布粘贴时，如果搭接部位在同侧，可能会导致该部位的应力集中，影响加固效果。

四、质量检测与验收

1. 粘贴面积与位置偏差
   • 碳纤维片材的实际粘贴面积不应少于设计面积，位置偏差不应大于10mm。这是保证碳纤维加固效果达到设计要求的基本条件。如果粘贴面积不足或位置偏差过大，会影响结构加固后的承载能力和稳定性。
2. 粘结质量检测
   • 碳纤维片材与混凝土之间的粘结质量可用小锤轻轻击或手压碳纤维片材表面的方法检查，总有效面积不应低于95%。当碳纤维布的空鼓面积不大于10cm2时可采用针管注胶的方法进行修补；当空鼓面积大于10cm2时宜将空部的纤维片材切除重新搭接贴上等量的碳纤维片材，搭接长度不应小于100mm。通过对粘结质量的检测，可以及时发现加固工程中的问题并进行修复，确保碳纤维加固的有效性。例如在检测过程中发现大面积空鼓，按照规定进行处理可以保证碳纤维布与混凝土结构的协同工作能力。

五、环境要求

1. 使用环境温度
   • 粘贴碳纤维加固的构件，其长期使用的环境温度不应高于60°C。因为碳纤维材料和粘结树脂在高温环境下性能可能会发生变化，影响加固效果和结构的安全性。例如在一些工业厂房或者高温车间的建筑加固工程中，需要考虑环境温度对碳纤维加固的影响。
2. 防护要求
   • 粘贴在混凝构件表面上的纤维复合材，不得直接暴露于阳光或有害介质，其表面应进行防护处理。表面防护材料应对纤维及胶粘剂无害，且应与胶粘剂有可靠的粘结强度及相互协调的变形性能。防护处理可以延长碳纤维加固结构的使用寿命，防止碳纤维材料受到外界环境因素（如紫外线、化学物质等）的侵蚀。

六、其他要求

1. 规范遵循
   • 本项目除注明外尚应满足《混凝结构加固设计规范》GB50367 - 2013的要求。施工时请结合图集《混凝土结构加固构造》(13G.311 - 1)、《建筑结构加固施工图设计表示方法》(07SG111 - 1)。遵循相关规范和图集可以保证碳纤维加固设计和施工的标准化和规范化。
2. 施工队伍要求
   • 加固应由专业队伍施工

碳纤维加固施工流程碳纤维材料选择标准碳纤维加固质量检测方法碳纤维加固环境适应性碳纤维加固设计说明
