摘要：本文主要探讨了空心楼板结构与实心楼板结构的对比分析。文章对两种楼板结构的基本概念、特点和适用场景进行了概述。通过案例分析和理论计算，比较了两种结构在承载力、抗震性能、施工成本和空间利用率等方面的优劣。在此基础上，文章详细介绍了针对空心楼板的加固方法，包括碳纤维布、钢纤维增强材料、预应力混凝土技术等现代加固技术的介绍和应用。文章提出了空心楼板结构优化设计的建议，旨在提高建筑的安全性和经济性。

空心楼板结构图概述

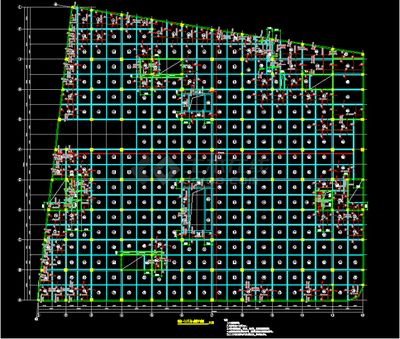

空心楼板结构图是一种建筑结构设计图，它展示了空心楼板的布局、尺寸、材料和其他技术参数。空心楼板通常由小的混凝土空心填充箱盒作为单元体，各单元用钢筋相连接，在缝隙中浇筑混凝土。这种结构设计可以节省材料，减轻楼板重量，增加跨度，降低层高，并且具有良好的隔音和隔热效果。

空心楼板的应用场景

空心楼板结构因其独特的优点，在多种建筑类型中得到广泛应用。它们特别适合于商场、办公楼、教学楼、图书馆、试验楼等公共建筑，以及需要大跨度和高层建筑的场合。在这些结构体系中，空心楼板可以有效地利用空间，提高建筑的功能性和经济性。

空心楼板的技术特点

空心楼板的主要技术特点是在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体，形成新型空心楼盖体系。这种设计不仅可以节约混凝土用量，减轻结构自重，降低工程造价，还能减少地震作用，实现大开间，增大使用面积，并在使用净高度的条件下降低结构层高。

空心楼板的安全性和维护

尽管空心楼板具有诸多优点，但老楼房的空心楼板可能存在安全隐患。因此，对于老旧建筑的空心楼板，需要进行加固处理，以确保后期使用的安全。加固过程中需要注意的细节问题较多，例如控制体积空心率、顶板厚度、肋宽与内孔高度比等参数，以保证结构的稳定性和安全性。

结论

综上所述，空心楼板结构图是建筑设计中的一个重要组成部分，它体现了现代建筑技术的发展和创新。通过合理的结构设计和材料选择，空心楼板能够满足各种建筑的需求，同时提供安全可靠的居住和工作环境。在实际应用中，设计师和工程师需要综合考虑建筑的功能、荷载、环境等因素，制定出最优的空心楼板设计方案。
