钢结构楼板配筋示意图是建筑设计中的关键部分，它涉及到钢筋的布置和数量，以确保楼板的承载能力和稳定性。在分析钢结构楼板配筋案例时，通常会考虑以下几个因素：，，1. 楼板的设计荷载：包括活荷载（人员、家具等）、静荷载（结构自重）以及风荷载等。，2. 楼板的使用功能：如办公、居住、商业等不同用途对楼板性能的要求。，3. 楼板的结构形式：例如现浇混凝土楼板、预制混凝土楼板或钢结构楼板等。，4. 施工条件：如现场施工环境、工期要求等。，5. 经济性：钢筋的成本、施工难度和后期维护费用等。，，通过分析这些因素，设计师可以确定合适的钢筋配置方案，包括钢筋的类型、直径、间距以及数量等。还需考虑钢筋与混凝土之间的粘结性能，确保楼板能够承受各种荷载而不发生裂缝或破坏。，，钢结构楼板配筋示意图的绘制需要综合考虑多种因素，以确保楼板的安全可靠性和功能性。

钢结构楼板配筋示意图

钢结构楼板的配筋示意图涉及到多个方面，包括钢筋的种类、布置方式、间距和直径等。以下是根据搜索结果整理的钢结构楼板配筋的一些关键点：

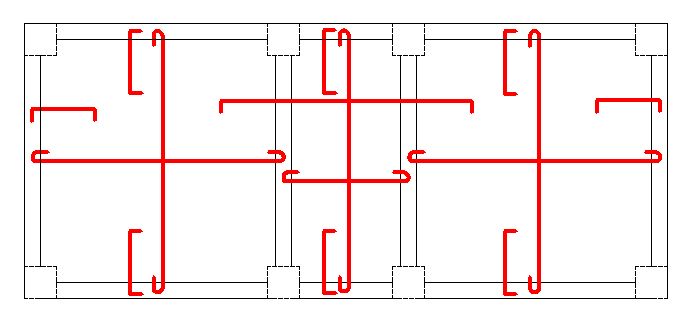

配筋种类和作用

1. 受力筋：主要用来承受拉力。悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。
2. 分布筋：它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四季温度绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。
3. 构造钢筋：为了避免板受力后，在支座上部出现裂缝，通常是在这些部位上部配置受拉钢筋，这种钢筋称为负筋。

配筋布置和间距

1. 受力筋的间距：一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h或250mm。
2. 分布筋的间距：在温度、收缩应力较大的现浇板区域内，钢筋间距宜为150~200mm，并应在板的配筋表面布置温度收缩钢筋。
3. 构造钢筋的间距：沿支承周边配置上部构造钢筋，其直径不宜小于8mm，间距不宜大于200mm。

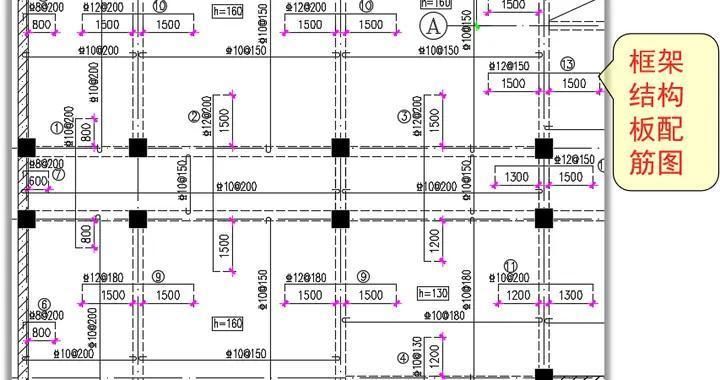

配筋的表示方法

1. 钢筋编号：图中钢筋均采用钢筋编号的形式进行表示，因此图中对应每种钢筋编号都应注明其规格、型号，以便识图查用。

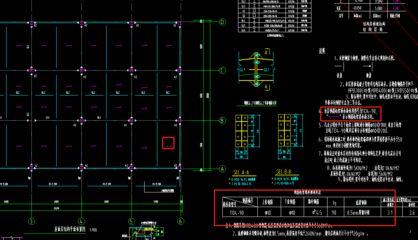

2. 钢筋文字说明：在本图图名的下方可放置本图的相关文字说明，对于结构板配筋图通常情况下均存在以下几点通用说明。

配筋的注意事项

1. 钢筋连通和断开：当相邻两块板存在高差时，受力主筋已无法贯通，因此图纸绘制时也应将其断开，分开表达。
2. 钢筋文字说明位置：板配筋图中线条较为繁多，因此我们在作图时因力求图面清晰、规整，如钢筋编号应统一位于其上方的中间位置，且距钢筋图示1mm处，同时支座负筋的截断长度示意应位于其下方的中间位置，且距钢筋图示2mm。

以上信息提供了钢结构楼板配筋的基本概念和一些具体的配筋要求。在实际工程中，还需要根据具体的建筑设计和荷载情况来进行详细的配筋设计。
