钢结构螺栓长度怎么算（钢结构中高强螺栓长度计算实例）

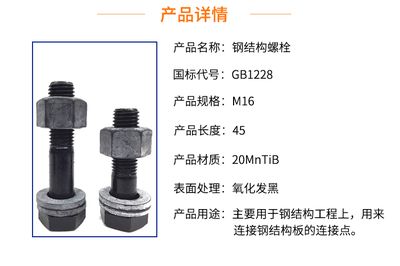

在钢结构中，螺栓的安装长度计算是确保结构安全和功能的关键步骤。高强螺栓因其承载能力较高，其长度计算尤为重要。螺栓的长度计算公式基于螺栓的直径、螺纹类型以及所需的预紧力。，，以一个具体例子为例，假设需要使用M16x200mm的高强度螺栓，其中M代表公制螺纹（Metric），16表示螺栓的直径为16mm，200mm表示螺栓的总长度。根据标准，螺栓的有效长度应为其直径乘以3.5倍，但还需考虑螺纹部分的长度，这通常是螺栓直径的1/10到1/8。对于M16x200mm的螺栓，有效长度大约为：，，有效长度 = 直径 × 3.5 = 16mm × 3.5 = 56mm，，考虑到螺纹部分的长度，实际安装时需要的螺栓长度会稍长于56mm。具体长度取决于螺栓的螺纹深度和所需预紧力。如果设计要求达到70%的预紧力，则有效长度应再增加约40%，即：，，实际安装长度 = 有效长度 + (有效长度 × 70%) = 56mm + (56mm × 0.7) = 56mm + 39.2mm = 95.2mm，，在实际安装过程中，可能需要比理论计算值多出一些长度来满足预紧力的要求。

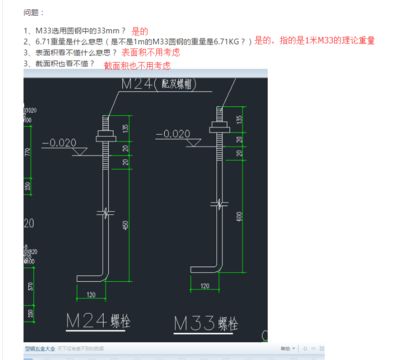

钢结构螺栓长度计算方法

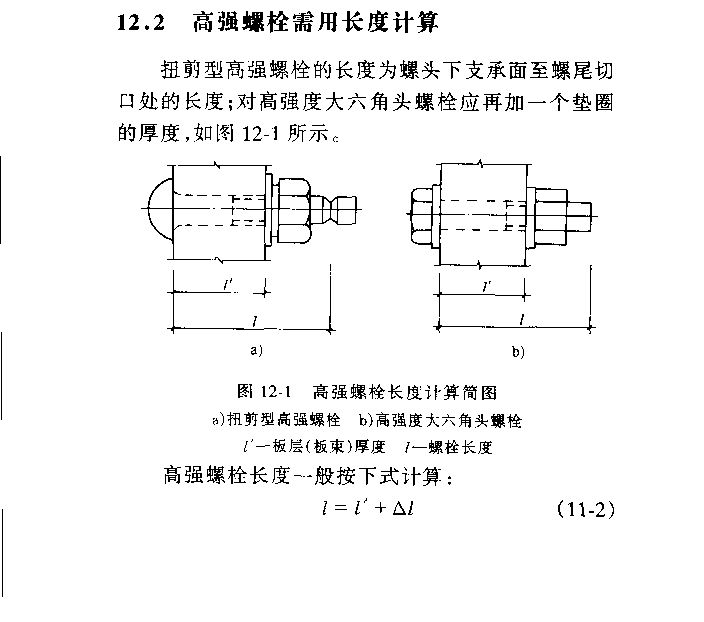

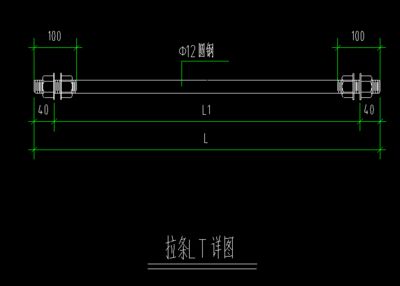

钢结构中高强螺栓长度的计算涉及多个因素，主要包括连接板层总厚度、附加长度以及螺栓长度的规格化。以下是详细的计算步骤和注意事项：

1. 连接板层总厚度

• 连接板层总厚度是指需要连接的钢板总厚度，这是计算高强螺栓长度的基础。

2. 附加长度

• 附加长度包括高强度螺母公称厚度、高强度垫圈公称厚度以及螺纹的螺距。
• 计算公式为：$$\Delta L = m + 2s + ip$$其中：
  • $m$ 是高强度螺母公称厚度（mm）
  • $s$ 是高强度垫圈公称厚度（mm）
  • $i$ 是一个与螺栓长度有关的系数（当 $L \leq 100$ mm 时，$i = 2$；当 $L > 100$ mm 时，$i = 3$）
  • $p$ 是螺纹的螺距（mm）

3. 螺栓长度的规格化

• 根据计算得到的总长度，需要按照螺栓长度的规格化原则来确定实际使用的螺栓长度。
• 当计算得到的 $L \leq 100$ mm 时，可以按照螺栓长度以 5 mm 为一个规格的规定，将其个位数按 2 舍 3 入、7 舍 8 入的原则，计算出使用长度。
• 当 $L > 100$ mm 时，则可按螺栓长度以 10 mm 为一个规格的规定，将其个位数按 4 舍 5 入的原则，计算出使用长度。

4. 具体计算步骤

• 步骤 1：测量连接板层总厚度 $L'$。
• 步骤 2：查找或测量高强度螺母公称厚度 $m$、高强度垫圈公称厚度 $s$ 和螺纹的螺距 $p$。
• 步骤 3：计算附加长度 $\Delta L$。
• 步骤 4：计算螺栓总长度 $L$：$$L = L' + \Delta L$$
• 步骤 5：根据规格化原则，确定实际使用的螺栓长度。

5. 注意事项

• 确保所有测量和计算数据的准确性。
• 考虑到实际应用中的安全性和可靠性，建议在计算过程中留有一定的余量。
• 参考相关标准和规范，确保螺栓长度符合设计要求。

通过以上步骤，可以准确地计算出钢结构中高强螺栓的长度，确保连接的可靠性和安全性。
