简述钢结构防火涂料的涂层厚度的测定过程

遂宁钢结构设计10秒前1阅读0评论

钢结构防火涂料的涂层厚度是衡量其防护性能的关键指标。测定过程通常包括以下几个步骤：使用涂层测厚仪或超声波测厚仪等专业设备对涂层进行初步测量，以获取涂层的大致厚度。采用切割法、针入度法、电阻法等方法对涂层进行详细测量，以获得更精确的数据。在测量过程中，需要确保涂层的完整性和均匀性，避免受到外界环境因素的影响。根据测量结果，结合相关标准和规范，对涂层的厚度进行评估和判定，以确保其满足防火要求。

钢结构防火涂料涂层厚度的测定过程

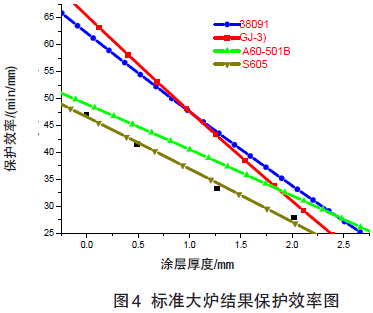

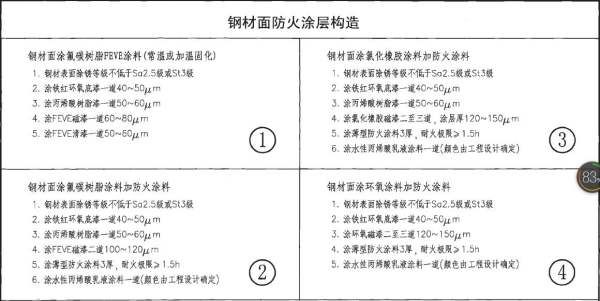

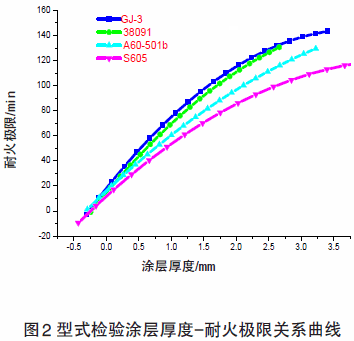

钢结构防火涂料的涂层厚度是决定其防火效果的关键因素之一。因此，准确测定涂层厚度至关重要。以下是具体的测定过程：

1. 选择合适的检测工具

测针（厚度测量仪）：由针杆和可滑动的圆盘组成，圆盘始终保持与针杆垂直，并在其上装有固定装置，圆盘直径不大于30mm，以保证完全接触被测试件的表面。

2. 仪器校准

开机：先将探头线插在仪器上，然后按动“开”键，仪器进入自检状态，主显区从99快速减到0为止进入测量状态。
校准：通过样片校准后，该参数存入仪器，方便以后调出直接测量。仪器上电后可以直接从铁基开始校准。将探头放在被测件的毛坯上或用随机携带的铁基试块上，屏幕上显示一数值（0或其他），一手按住探头不动，另一手按住仪器侧面，铁基校准完毕指向1号样片。
样片校准：依次校准1号样片（109μm）、2号样片（3113μm），最后指向0号样片。如需重新校准2号样片，将2号样片放入铁基测量出一数值，按住探头不动，按“HL”后，屏幕上显示下一个校准样片号，校准完毕。

3. 测点选定

楼板和防火墙：可选两相邻纵、横轴线相交中的面积为一个单元，在其对角线上，按每米长度选一点进行测试。
全钢框架结构的梁和柱：在构件长度内每隔3m取一截面。
桁架结构：上弦和下弦按上述规定每隔3m取一截面检测，其他腹杆每根取一截面检测。

4. 测量过程

插入测厚探针：将测厚探针垂直插入防火涂层直至钢基材表面上，记录标尺读数。
测量结果：对于楼板和墙面，在所选择的面积中，至少测出5个点；对于梁和柱在所选择的位置中，分别测出6个和8个点。分别计算出它们的平均值，精确到0.5mm。
注意事项：
- 基体金属磁化：磁性法测量受基体金属磁性变化的影响，应使用与镀件金属具有相同性质的铁基片对仪器进行校对。
- 基体金属厚度：每一种仪器都有一个基本金属的临界厚度，大于这个厚度测量就不受基体厚度的影响。
- 边缘效应：在靠近试片边缘或内转角处进行测量是不可靠的。试件的曲率对测量有影响，这种影响是随着曲率半径减小明显增大。不应在试件超过允许的曲率半径的弯曲面上测量。
- 表面粗糙度：基体金属和表面粗糙度对测量有影响，粗糙度增大，影响增大。每次测量时，在不同位置上增加测量的次数，克服这种偶然误差。
- 磁场：周围各种电气设备所产生的强磁场，会严重地干扰磁性测量厚度的工作。
- 附着物质：任何妨碍探头与覆盖层表面紧密接触的物质都会影响测量结果。
