钢结构标准厂房图纸是一套用于指导和确保钢结构厂房建设质量的详细设计文件。这些图纸通常包括了建筑平面图、立面图、剖面图和详图等，涵盖了从基础到屋顶的整个钢结构工程。在设计过程中，设计师会考虑多种因素，如结构安全、施工方便性、经济性和环境影响等。图纸中会明确标注各种构件的尺寸、形状、材料规格以及连接方式等细节。图纸还会提供必要的技术要求和施工说明，以确保施工人员能够准确理解和执行设计意图。钢结构标准厂房图纸是确保工程质量和安全的关键文件，对于指导和监督钢结构厂房建设具有重要作用。

钢结构标准厂房图纸概述

钢结构标准厂房图纸是用于指导钢结构厂房建设的一系列详细设计文件，它们涵盖了从基础到屋顶的所有关键结构元素。这些图纸通常包括平面图、立面图、剖面图、节点详图等，旨在确保厂房的结构合理性、施工可行性和经济性。

主要图纸内容

平面图

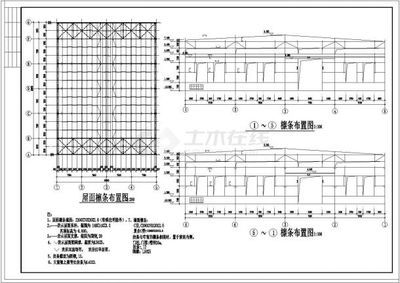

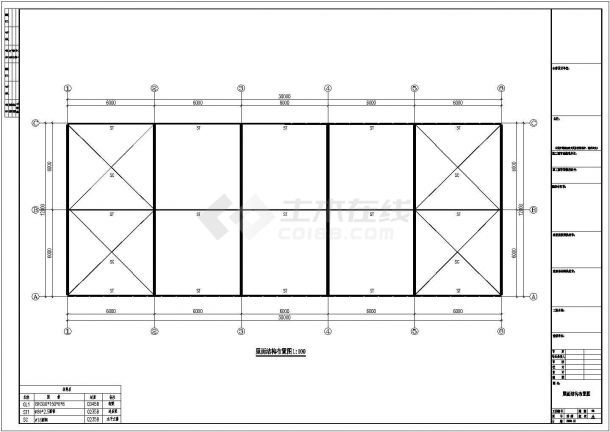

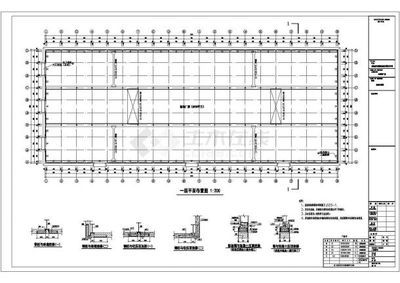

平面图是最基础且重要的部分，它通过标注建筑物的尺寸、布置、结构等信息，直观地展示了厂房的整体布局和结构形式。平面图中会明确显示钢柱、屋面结构、檩条等关键元素的位置和尺寸。

立面图和剖面图

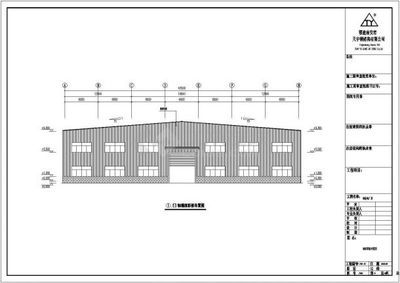

立面图和剖面图提供了厂房的高度和深度方向上的信息，有助于理解厂房的外观和内部空间布局。这些图纸对于把握厂房的整体视觉效果和内部功能分区至关重要。

节点详图

节点详图则专注于展示结构连接部位的细节，如柱脚、梁柱连接、檩条连接等。这些细节对于保证结构的安全性和稳定性至关重要，同时也是施工过程中需要特别关注的部分。

设计原则

结构合理性

设计图纸必须符合力学原理，确保结构的稳定性和安全性。这涉及到荷载、风荷载、地震荷载等因素的考量，以及材料和构件的选择。

施工可行性

图纸设计时需考虑施工的可行性和效率，包括构件的制作和安装顺序，以避免施工过程中的困难和风险。

经济性

设计应追求经济性，在满足结构要求的前提下，尽量减少材料的使用量和工程成本。这需要综合考虑材料价格、施工工艺和维护成本等因素。

图纸获取途径

钢结构标准厂房设计图纸可以通过多种途径获取。一些网站提供了大量的CAD图纸资源，涵盖不同跨度、用途和设计风格的厂房图纸，可供设计师和工程师参考和下载。

结论

钢结构标准厂房图纸是确保厂房建设质量和安全的关键文件。它们不仅包含了详细的结构设计信息，还体现了设计原则和施工指导思想。通过合理的图纸设计，可以实现结构的稳定性、施工的高效性和经济性的最佳平衡。
