摘要：，网架结构作为一种常见的空间网格结构，在建筑和桥梁设计中发挥着重要作用。挠度值作为衡量网架结构性能的重要指标之一，对于确保结构安全、稳定和耐久性至关重要。本文首先介绍了网架结构的基本原理和分类，随后详细阐述了挠度值的计算方法和影响因素，包括荷载类型、材料特性、几何尺寸等。通过理论分析和实际案例研究，本文进一步探讨了影响挠度值的关键因素，如荷载分布、支座条件以及环境因素的影响。还讨论了如何通过优化设计和施工工艺来控制挠度值，以确保网架结构的安全和可靠性。本文总结了研究成果，并对未来研究方向提出了建议。

网架设计挠度值

在网架设计中，挠度值是一个重要的参数，它指的是结构在荷载作用下的变形程度。挠度值的计算和控制对于确保网架结构的安全性和稳定性至关重要。以下是关于网架设计挠度值的一些关键信息：

挠度的定义和意义

挠度是指结构构件在荷载作用下，其轴线或中面在垂直方向上的线位移。对于钢网架结构，挠度通常指的是受力或非均匀温度变化时，杆件轴线在垂直于轴线方向的线位移或板壳中面在垂直于中面方向的线位移。

挠度的计算方法

钢网架结构的挠度计算方法通常涉及以下几个方面：

1. 设计基准：以设计标高为设计基准，或者以支座中标高平均值为基准。
2. 计算标准：按照建筑变形测量规程计算挠度值。
3. 挠度值的限制：根据GB50205-2020《钢结构工程施工质量验收规范》，钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍。

挠度的测量方法

正确的测量钢网架结构的挠度值对于工程交付验收及建筑物安全使用至关重要。测量方法包括：

1. 高程基点布置：在钢网架工程地面上布设合理水准点，布设的水准点做闭合水准，精度不低于三等。
2. 坐标系及高程系统：采用独立坐标系统，方向可以以钢网架的某条边长为0方向；采用假定高程系统，以某个水准点为±100标高。
3. 挠度观测点布置及高程测量：在图纸上选取有代表性的下弦轴线，并记录选取的各轴线上的螺栓球的半径和切削量。使用全站仪进行测量，测量时对每个观测点观测三次，其互差不大于2mm，并取其平均值作为最终观测值。

挠度值的设计要求

根据GB50205-2020《钢结构工程施工质量验收规范》和JGJ8-2016《建筑变形测量规范》，钢网架结构的挠度值应满足以下要求：

• 跨度24m及以下钢网架结构测量下弦中央一点；
• 跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。

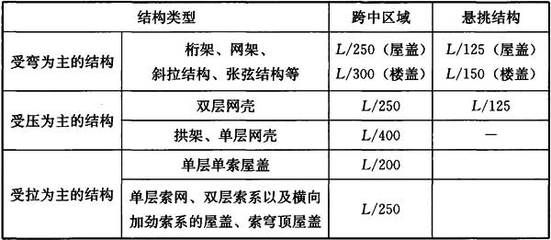

例如，对于36米跨的钢网架工程，挠度设计值为1/250*36=0.144米=144毫米。

通过上述信息，我们可以了解到网架设计挠度值的重要性及其计算、测量和设计要求。这些标准和方法确保了钢网架结构在各种荷载条件下能够保持稳定和安全。
