螺旋楼梯的制作方法

阜阳钢结构设计22秒前1阅读0评论

螺旋楼梯是一种独特的楼梯设计，它通过旋转的踏步和倾斜的结构来提供不同的视觉和空间体验。以下是制作螺旋楼梯的基本步骤：，，1. 设计规划：设计师需要确定螺旋楼梯的形状、尺寸和风格。这将包括考虑楼梯的用途、空间的大小以及预期的用户流量。，，2. 材料选择：螺旋楼梯的材料可以包括木材、金属、玻璃或复合材料等。每种材料都有其独特的质感和耐用性，因此选择时需要考虑楼梯的使用环境和美观要求。，，3. 制作基础：在开始制作螺旋楼梯之前，需要先建立一个稳固的基础。这可能包括混凝土、砖块或其他支撑结构。，，4. 制作螺旋部分：螺旋楼梯的核心是其螺旋形状的设计。这通常涉及到使用模板和工具来精确地切割和组装木板或金属材料，以形成螺旋的楼梯面。，，5. 安装踏步：在完成螺旋楼梯的主体结构后，下一步是将踏步添加到楼梯上。这一步需要确保每个踏步都牢固地安装在楼梯上，并适应用户的体重和行走习惯。，，6. 装饰和完成：可以根据个人喜好对螺旋楼梯进行装饰和完成。这可能包括添加扶手、照明和其他配件，以增强楼梯的外观和功能性。，，制作螺旋楼梯是一个需要精细工艺和创意的过程，但一旦完成后，它将为建筑空间带来独特的美感和功能。

3DMAX中螺旋楼梯的制作方法

使用自带楼梯建模命令

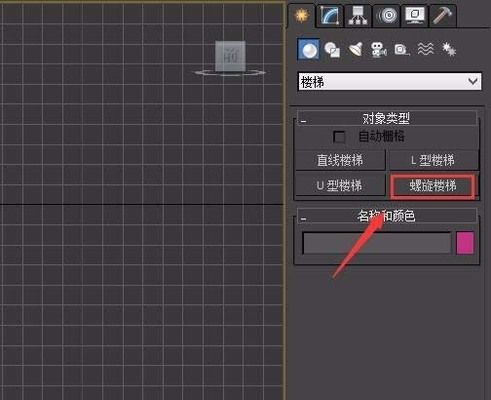

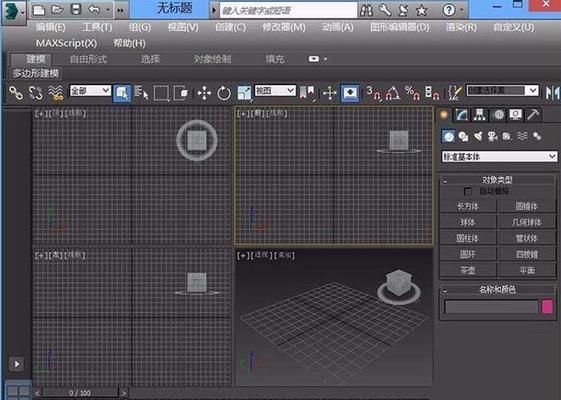

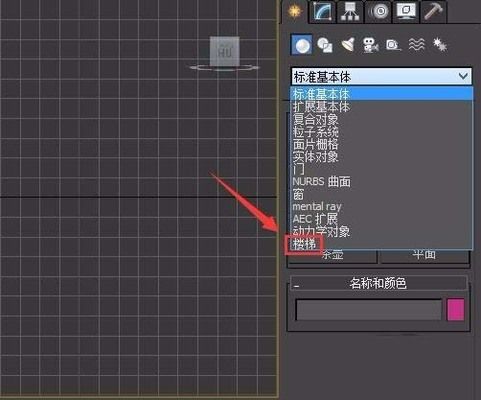

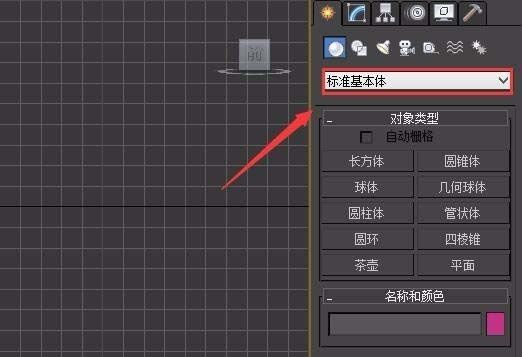

- 打开3DMAX软件，点击【创建】-【几何体】，在下方的方框中选择【楼梯】，再点击【螺旋楼梯】，然后在作图区域画出一个楼梯的基本体。
- 选中楼梯，设置右边【布局】和【梯级】的参数。例如可以设置半径、旋转角度、宽度、总高、竖板高等参数，像将半径设置为1200mm，旋转设置为1，宽度设置为1000mm，总高设置为3600mm，竖板高设置为300mm等。
- 勾选【侧弦】、扶手【内表面】和扶手【外表面】等选项，还可以对楼梯台阶厚度、【支撑梁】、【栏杆】、【侧弦】等参数进行设置。
- 若要制作扶手，可以勾选扶手路径【内表面】和扶手路径【外表面】以显示出楼梯扶手的路径，鼠标选中扶手路径点击【挤出】，并设置好挤出数量，最后给做好的楼梯护栏附加材质球。
自建楼梯模型方法（以类似原理的结构制作为例）
- 可以做一个U型的楼梯，做出分段数较多的长凹槽，添加弯曲修改器，做成弯曲样子后添加编辑多边形修改器，提取做踏步的线或面，挤出，删除不要的线或面，删除里面的“螺旋线”。
- 也可以参考3DMax中画弹簧的方法，因为螺旋楼梯和弹簧的建模道理有相似之处，只是大小不同，学会画弹簧有助于理解螺旋楼梯的制作。

CAD中螺旋楼梯的制作方法

利用基本图形组合与阵列
- 先在平面图中利用多段线画出一个楼梯的平面，例如在俯视图楼梯中，如果360度中有10个台阶，那每个台阶就占用角度36度。弧线（或其他）偏移楼梯宽度，再用直线连接，作为楼梯，然后用环形阵列就可以。不过楼梯宽度可能需要不断调整阵列属性才能做得比较精确。
- 选中任意一条线段，点击参数面板的attach将两条线塌陷在一起。切换到线段的点层级，框选衔接处的点，找到点层级参数面板中的融合按钮fuse，点击fuse后点击焊接weld按钮，将衔接的点融合焊接好。若点不在同一水平线上，为了方便调整，可以在点层级框选所有点将其转化为角点Corner，利用捕捉将需要在同一水平线上的点调节对齐。平分好线段后，退到样条线的父层级，给样条线挤出修改器extrude，将其挤出一定的宽度。
- 把视图改为东南等轴视，打开正交，点已经阵列的各个楼梯台阶，向Z轴方向分别移动不同的高度。最后中间画一个圆柱，两者合集，形成基本的螺旋楼梯模型。
其他方法
- 画一个楼梯的截面，然后旋转一定角度，然后不停的将这个楼梯进行复制粘贴、拼接起来就可以制作螺旋楼梯。

SKP中螺旋楼梯的制作方法

根据层高与踏步规划
- 先确定层高（例如层高4米2，踏步30步），按照CAD把每一步楼梯都描一遍，且每一步楼梯都是单独的一个组，并把高度拉升起来，除了第一步台阶外每个踏步往下拉伸一定高度（例如70CM），目的是在CAD中能更好的表现出楼梯之间的连接型。
- 把所有楼梯踏步组解散让它们连接在一起，并用线把底部连接成弧形，完成楼梯踏步的制作。
- 制作楼梯扶手时，先做宝瓶底座，把截面放在踏步边缘，调整好角度（和每个踏步一样），然后话路径放样。

钢结构螺旋楼梯制作方法

中柱式螺旋梯制作要点
- 中柱式螺旋梯层高宜在2.7 - 6m，由钢管立柱、预制扇形踏步板、钢平台板及栏杆等焊接组成。钢立柱连接长度依材料长度而定，但每梯段内不应超过一个接头。
- 中柱式螺旋梯梯宽应不小于750mm，踏步宜按每周16级踏板布置。踏步高度对于室内梯不宜大于195mm，对于室外梯不宜大于220mm。
板式螺旋梯制作要点
- 板式螺旋梯的层高一般为4 - 7m，其由内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆组成。
- 板式钢螺旋梯的梯宽一般取1000 - 1500mm，其踏步分级及踏步角应按不同层高确定，踏步高度不宜大于150mm。
- 空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形，然后进行组装，组装合格后采用坡口焊接连接。底部封板需要拼接时采用对接焊接。
