钢屋架施工图绘制（钢屋架施工图审核要点总结钢屋架施工图审核要点总结）

钢屋架施工图的审核要点主要包括以下几个方面：，，1. 设计图纸的完整性和准确性：审核人员需确保所有必要的设计图纸均已齐全，并且与原始设计意图相符。图纸中应详细标注所有尺寸、材料规格、焊缝位置以及任何其他关键信息。，，2. 结构稳定性和安全性：检查钢屋架的结构设计是否能够承受预期荷载，包括风载、雪载和其他可能的外部负荷。确保所有连接点和支撑系统的设计都符合安全标准。，，3. 材料选择与应用：审核钢屋架所用的钢材类型、规格及防腐处理是否符合设计要求和相关规范。检查焊接工艺和螺栓连接等细节是否恰当且有效。，，4. 制造与安装过程：评估钢屋架的制造工艺是否成熟，并确保其符合质量标准。审核安装过程中的准备工作，如吊装设备的选择和作业人员的培训情况。，，5. 成本效益分析：对钢屋架的预算进行审查，确保项目的经济性，同时考虑施工时间、维护成本等因素。，，6. 法规与合规性：确认钢屋架的设计和施工符合当地的建筑法规和行业标准。这包括防火、抗震等方面的规定。

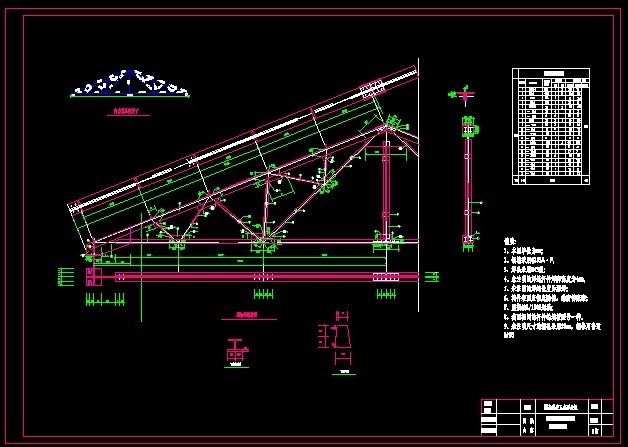

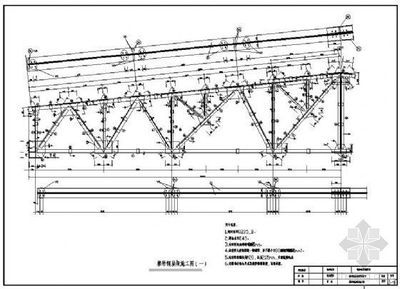

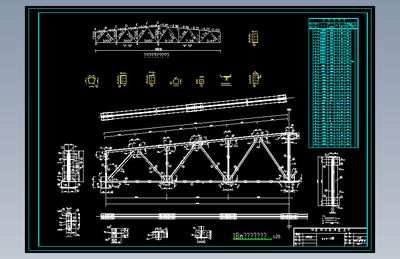

钢屋架施工图的绘制是一个细致且复杂的过程，它涉及到多个步骤和技术细节。以下是根据提供的搜索结果整理的关于钢屋架施工图绘制的关键步骤和注意事项：

1. 识读与理解施工图：在绘制钢屋架施工图之前，首先需要对现有的施工图进行深入的理解。这包括了解钢结构屋架施工图的相关专业知识与能力，如施工图纸的分类与编排、制图规定、图幅图标和会签栏、比例尺轴线尺寸及单位标高等。

2. 准备工作：在正式开始绘制之前，需要进行一系列的准备工作。这包括熟悉相关的国家和行业标准，如《房屋建筑制图统一标准》GB/T.50001-2019、《建筑制图规范》GBT50105-2019等。同时，还需要准备好所需的材料和机具，如钢材、焊条、螺栓、涂料、剪切机、型钢矫正机等。

3. 绘制过程：绘制钢屋架施工图的过程可以分为几个关键步骤。首先是根据设计图放样，预留焊接收缩量和加工余量，并进行钢材矫正。接着是进行零件加工，包括切割、焊接和钻孔等。然后是进行小装配（小拼）和总装配（总拼），在这个过程中需要注意保证构件尺寸的准确性。最后是进行屋架的焊接，这一步骤需要特别注意焊接顺序和焊接质量。

4. 细节标注：在完成绘图后，需要对图纸进行详细的标注。这包括标注焊缝代号、图形符号和尺寸，以及加粗线型，标注尺寸、材料代号、编号、比例及有关的文字说明等。

5. 审核与校对：完成施工图的绘制后，还需要进行仔细的审核和校对。这包括检查图纸上的所有标注是否准确无误，以及图纸的整体布局是否合理清晰。此外，还需要确保所有的标注都符合相关的国家和行业标准。

综上所述，在绘制钢屋架施工图时，需要充分理解设计意图，严格按照相关标准和规范进行操作，并且注重细节的处理和图纸的审核校对。通过这些步骤，可以确保施工图的准确性和实用性，从而为后续的施工工作打下坚实的基础。
