什么是钢屋架结构详图？主要内容有哪些（如何阅读钢屋架结构详图）

固原钢结构设计公司10秒前1阅读0评论

钢屋架结构详图是详细描述钢屋架结构设计、尺寸、材料和施工细节的图纸。这些图表通常包括以下主要内容：，，1. 平面图：展示屋架在水平方向上的布置，包括柱、梁和支撑的结构位置。，2. 立面图：显示屋架在垂直方向上的布局，包括屋架的高度、跨度以及与建筑立面的关系。，3. 剖面图：通过不同角度的视图来展示屋架的结构和连接方式，帮助理解其内部构造。，4. 节点详图：展示屋架各部分的连接点和细节，包括螺栓、焊接和紧固件等。，5. 材料表：列出使用的所有钢材类型、规格和数量。，6. 施工说明：提供关于如何安装和维护屋架的指导信息。，，阅读钢屋架结构详图时，应重点关注以下几个方面：，，- 尺寸标注：确保了解各个部件的准确尺寸。，- 材料说明：识别所使用的钢材类型及其性能特点。，- 连接细节：注意各种连接方式，如焊接、螺栓连接等。，- 施工要求：遵循施工说明以确保正确安装和保养。

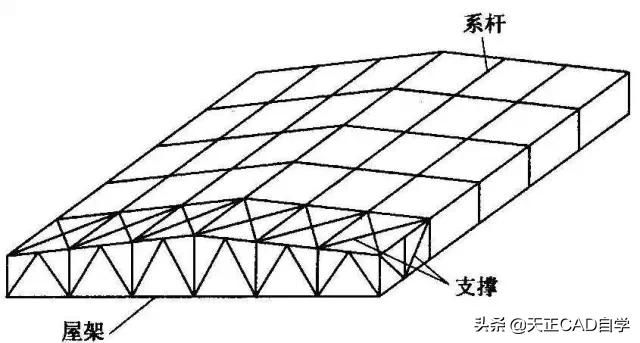

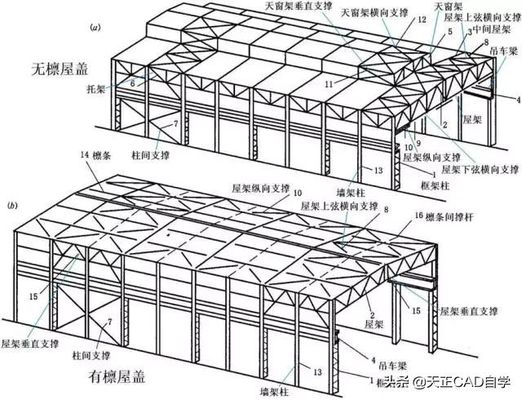

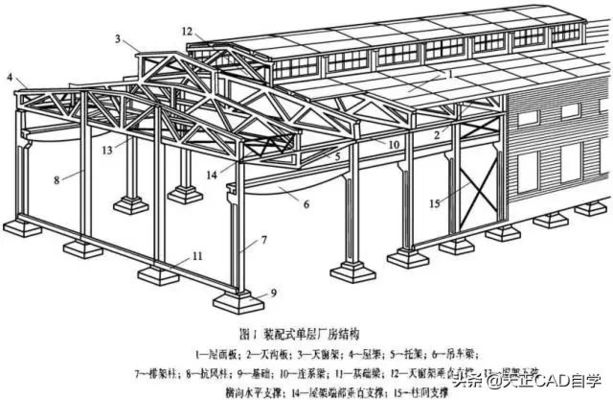

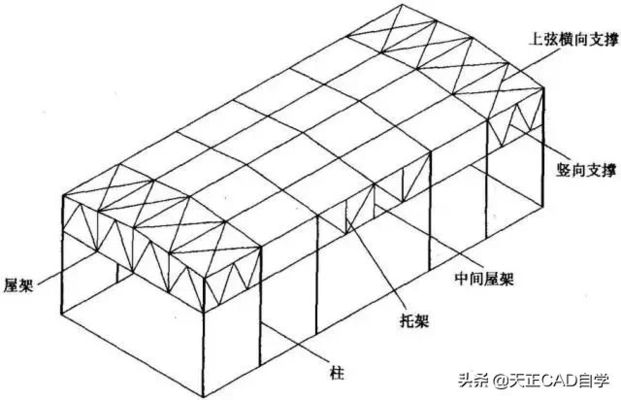

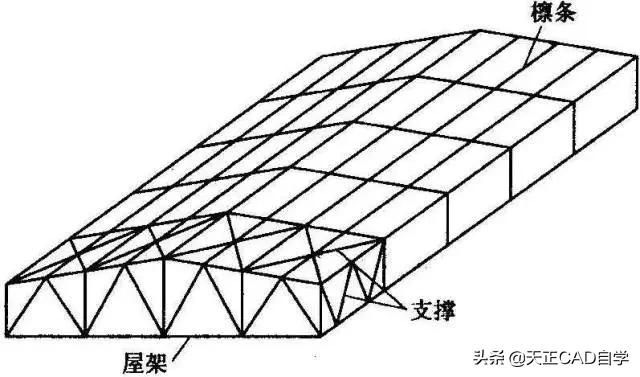

钢屋架结构详图概述

钢屋架结构详图是一种专门的工程图纸，用于详细展示钢屋架的形式、大小、型钢规格、杆件组合以及连接方法。这种详图作为金属结构厂或施工单位制作钢屋架的依据，确保了施工过程中的准确性和一致性。

主要内容

钢屋架结构详图的主要内容包括以下几个方面：

内容	详细描述
屋架简图	又称屋架示意图，表达主要外形尺寸和杆件的轴线长度，通常放置在图纸的左上角或右上角，比例常用1:100或1:200。
屋架详图	包括立面图和节点图，必要时还包括杆件详图、连接板详图等。
杆件详图	详细展示杆件的具体形状和尺寸。
连接板详图	详细展示连接板的形状、尺寸及其在结构中的位置。
预埋件详图	详细展示预埋件的形状、尺寸及其在结构中的位置。
钢材用量表	列出所有杆件和零件的编号、规格尺寸、数量（区分正反）、重量等，以便计算整榀屋架的重量。
说明	包括选用的钢号、焊条型号和质量要求、加工精度、有无热处理和施工要求，以及其他未在图中注明的细节，如焊缝和螺孔尺寸、油漆、运输要求等。
