摘要：本文介绍了一个钢结构课设项目，该项目设计了一个跨度为24米的厂房。该厂房采用了现代钢结构技术，以实现高效、经济和环保的建设目标。在设计过程中，充分考虑了厂房的功能性需求，如生产、仓储和物流等，以确保其能够满足各种生产和运营活动的需求。文章还对厂房的结构稳定性进行了分析和计算，确保其能够承受各种荷载和环境因素的影响。文章还对厂房的施工过程进行了详细的描述，包括材料选择、施工工艺和技术要求等。文章总结了整个项目的设计思路和经验教训，为类似项目的设计和实施提供了有益的参考和借鉴。

一、设计资料方面

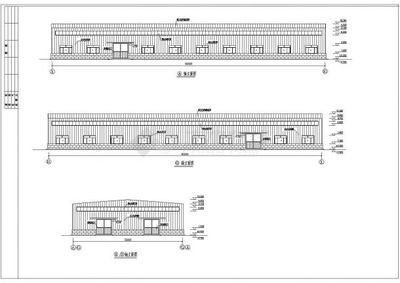

（一）结构形式

一般这种24米跨度的厂房采用梯形钢屋架，预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，柱距常为6米，上柱截面例如400×400，混凝土强度等级可为C20，屋面坡度如i = 1:10等。

（二）荷载标准值

1. 永久荷载

• 屋面材料：像二毡三油防水层0.4KN/m2、保温层1.0KN/m2、水泥砂浆找平层等，还有屋架及支撑自重（按经验公式计算，如q = 0.12+0.011L，L为跨度，这里计算可得0.384KN/m2）、1.4KN/m2的预应力混凝土大型屋面板等。
• 悬挂管道：可能存在0.1KN/m2的悬挂管道荷载等。

2. 可变荷载

• 屋面活荷载标准值：0.5KN/m2。
• 雪荷载标准值：可能为0.7KN/m2。
• 积灰荷载标准值：0.3KN/m2等。

（三）屋架的计算跨度等尺寸

屋架的计算跨度Lo = 24000 - 2×150 = 23700mm，端部高度例如h = 2005mm（轴线处），h = 2990mm（计算跨度处），起拱高度可能为50mm等。

二、结构形式与布置

（一）屋架支撑布置

需要根据厂房的具体使用功能、受力情况等进行合理布置，例如要考虑如何增强屋架的稳定性，抵抗水平力等。虽然没有给出具体布置图，但可以参考类似厂房的屋架支撑布置原则，如在厂房的两端、跨中以及有较大荷载集中处设置支撑等。

三、材料选用

（一）钢材

多选用Q235B钢或者Q345钢，如Q235B钢性能上强度、韧性等能满足一般厂房结构需求，Q345钢强度更高些，适用于对结构强度要求更高的情况。

（二）焊条

若钢材为Q235B钢，焊条可采用E43型；若为Q345钢，焊条采用E50型等。

四、设计流程要点

（一）内力计算

根据结构形式和荷载情况计算屋架杆件的内力，这是后续杆件设计的基础。例如采用结构力学的方法计算在永久荷载、可变荷载组合作用下各杆件的轴力等。

（二）杆件设计

• 截面选择：根据内力计算结果、杆件的受力性质（如轴心受压、轴心受拉等）选择合适的杆件截面形状和尺寸，如可以选择角钢等型材。
• 强度、稳定验算：对所选截面进行强度和稳定性验算，确保杆件在设计荷载下不会发生破坏或失稳现象。

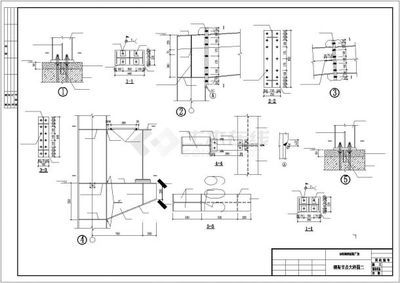

（三）节点设计

• 连接方式：确定屋架杆件之间的连接方式，如焊接或者螺栓连接，不同连接方式有不同的受力特点和施工要求。
• 节点板设计：节点板用于连接各杆件，需要根据杆件内力传递要求确定节点板的形状、尺寸和厚度等。
